钣金结构空气滤清器外壳设计

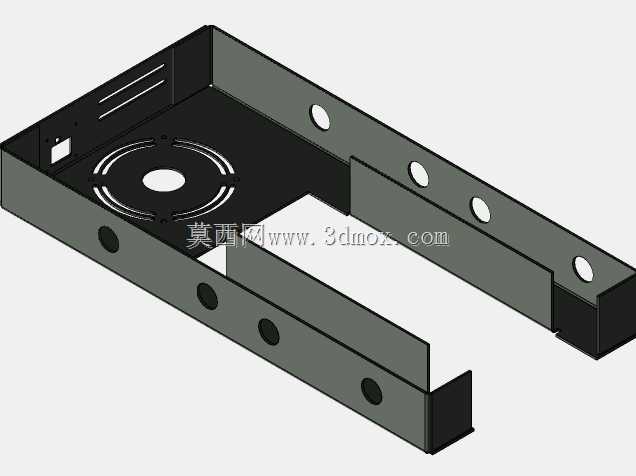

　　在通用动力配套、小型内燃机组、工业通风除尘支路等场景中，空气滤清器的壳体承担着滤芯承载、流道约束、安装固定的核心作用，本次设计的钣金式滤清器壳体，针对小流量进气过滤场景的轻量化、易加工需求做了针对性结构优化，完全适配常规圆形滤芯的装配逻辑，同时兼顾了现场安装的容错空间。从实际使用场景来看，这类壳体常配套在小型发电机组、移动式空压机、车间局部除尘工位的进气端，需要在持续振动、存在少量粉尘飞溅的环境下长期工作，因此结构上没有采用铸件或注塑件的厚重设计，转而选用钣金折弯拼焊的工艺路线，在保证结构刚度的前提下大幅降低了整体重量，也方便后期维护时快速拆卸更换内部滤芯。壳体整体采用U型开放式折弯结构，主体侧壁通过多次90度折弯形成连续的承载面，

　　避免了多块板材拼接带来的焊缝应力集中问题，侧壁上均匀排布的圆形通孔分为两类：一类是沿U型侧边等距分布的安装固定孔，孔径匹配常规M6规格的安装螺栓，孔位间距按照通用安装支架的标准孔距设计，能够直接适配多数现有设备的安装位，不需要额外做转接支架；另一类是靠近滤芯安装位的通风辅助孔，用于平衡壳体内外的气压差，避免进气阻力过大导致滤芯过滤效率下降。滤芯安装区域设计了带定位缺口的圆形承托结构，承托环上的四个缺口刚好卡住滤芯端盖的定位凸台，防止设备运行过程中滤芯随气流转动出现密封失效的问题，承托环中心的通孔为进气主通道，孔径与滤芯的进气口尺寸完全匹配，边缘做了翻边处理，既可以增强局部结构强度，也能避免钣金锐边划破滤芯的密封胶圈。

　　壳体的开口端设计了内折的限位边，用于安装滤芯端盖的压条，不需要额外焊接固定座，直接利用钣金折弯形成的卡槽就能完成压条的快速装配，后期更换滤芯时只需要抽出压条即可取出滤芯，大幅降低了维护操作的复杂度。从安装边界来看，壳体的整体外轮廓尺寸控制紧凑，U型结构的两个侧边长度一致，安装孔的同轴度公差控制在0.1mm以内，能够保证安装时螺栓顺利穿入，不会出现别卡的问题；壳体底部的折弯边做了15度的斜角处理，避免安装时与设备基座的焊缝、凸台产生干涉，即使安装面存在少量的平面度误差，也能通过安装孔的间隙补偿完成固定。设计过程中特意规避了复杂的曲面成型结构，所有折弯工序都可以在常规数控折弯机上完成，不需要定制特殊成型模具，拼焊位置全部设置在非安装面、

　　非密封面，即使存在少量焊接变形，也不会影响滤芯的装配精度和安装固定的可靠性；壳体表面没有多余的凸起结构，所有外露的钣金边缘都做了压毛边处理，避免安装维护过程中划伤操作人员。针对进气过滤的实际工况，壳体的钣金厚度选用了兼顾刚度和轻量化的规格，在持续振动的工况下不会出现侧壁共振产生异响，也不会因为长期受载出现安装孔变形的问题；承托滤芯的环形结构与主体侧壁之间通过三角加强筋连接，进一步提升了滤芯承载位置的结构强度，即使滤芯因为积灰导致重量增加，也不会出现承托结构下沉变形的情况。流道设计上，壳体内部没有多余的挡流结构，进气从中心通孔进入后可以均匀透过滤芯，从侧边的通风间隙流出，不会出现局部涡流导致的过滤不均匀问题，有效提升了滤芯的有效过滤面积利用率。
