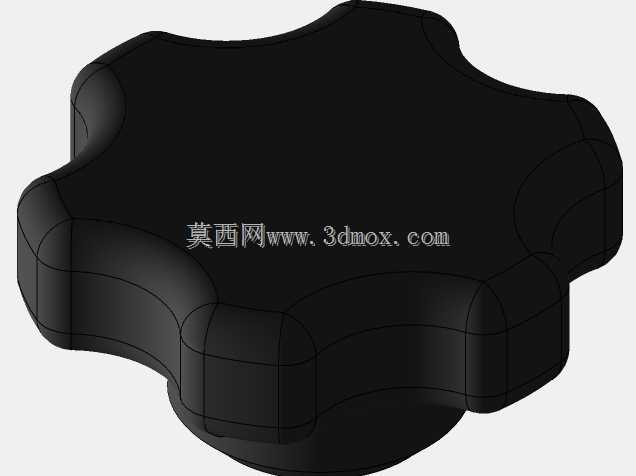

七角防滑星形手拧调节旋钮结构

　　这类星形旋钮在工业现场的手动调节场景里出镜率极高，小到通讯设备的面板锁紧、检测工装的档位调节，大到小型设备的舱门快拆、操作台的限位固定，但凡需要徒手操作、无需额外工具就能完成锁紧或调节的位置，都能见到这类结构的身影。和普通的滚花旋钮、直纹把手不同，七角的星形轮廓在设计时特意匹配了人手握持的施力角度，每个凸起的棱边都对应手指自然弯曲时的贴合位置，即便手上沾有少量油污、或是佩戴薄款劳保手套操作，也能稳稳施加扭矩，不会出现打滑脱手的情况，相比六角结构多了一个受力位，在狭小安装空间里不需要转动过大角度就能找到下一个施力点，操作效率更高。

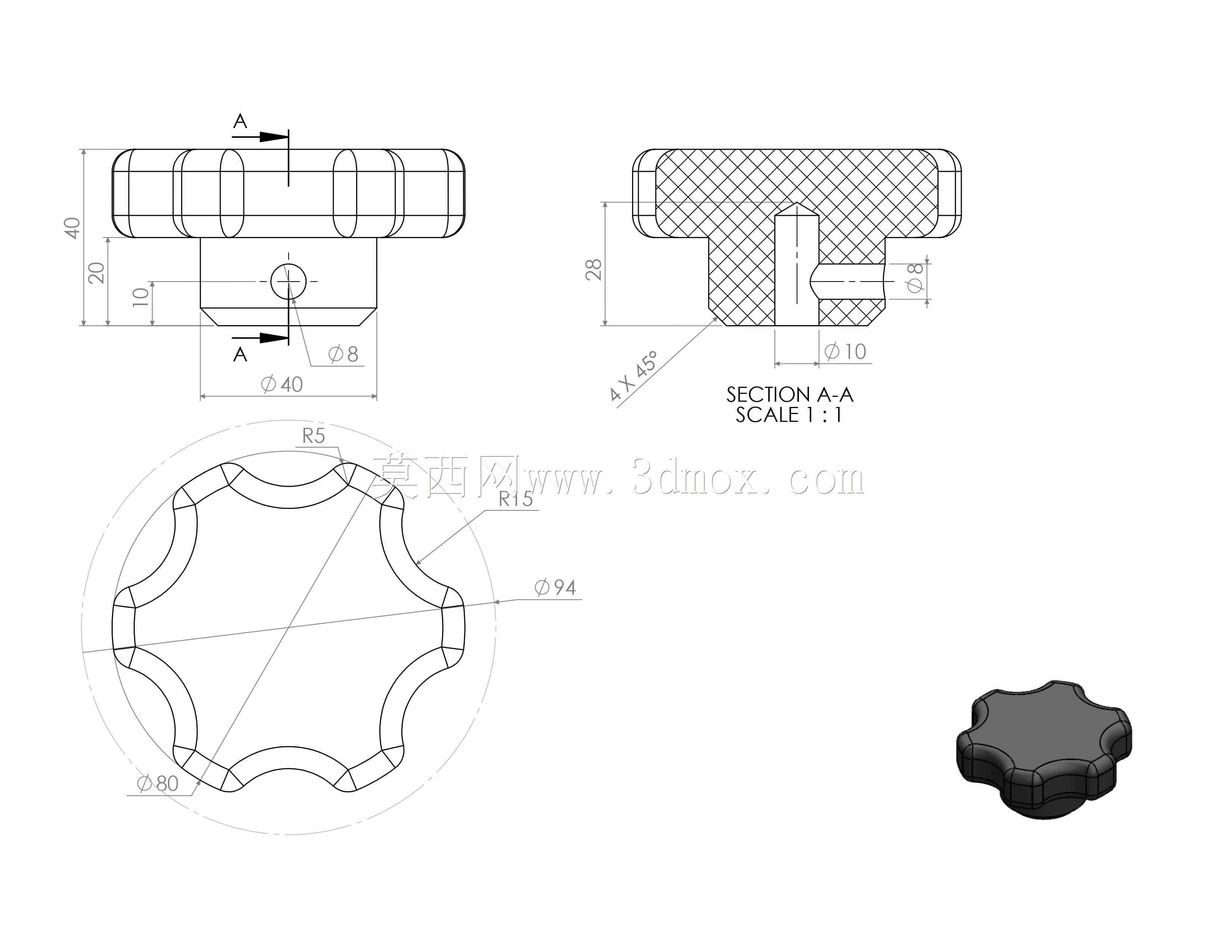

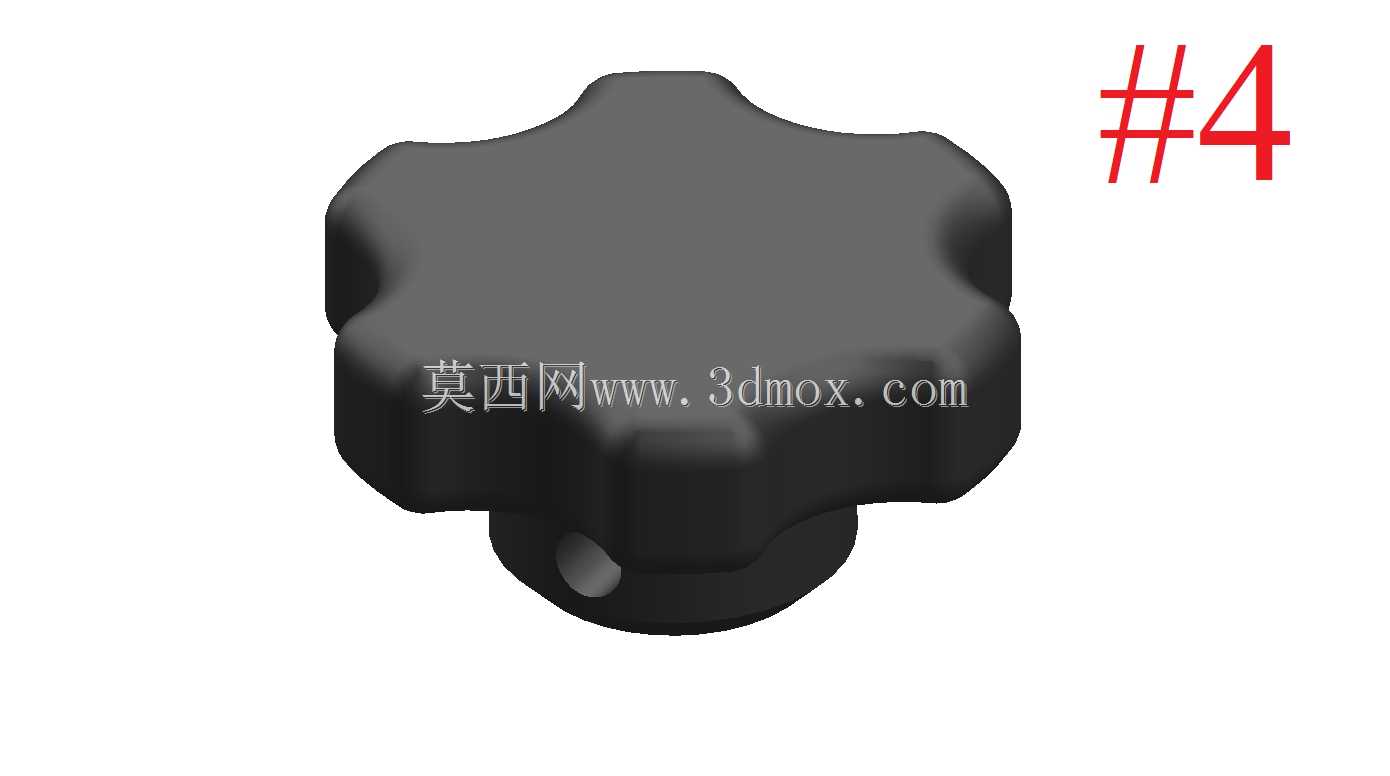

　　从结构设计逻辑来看，这款旋钮采用了一体式的主体结构，顶部的星形操作区和下方的安装柱做了圆滑过渡，没有尖锐的棱角，既避免了操作时划伤手部，也能减少应力集中，提升零件的抗冲击强度。下方的安装柱上预留了径向的销孔，既可以直接和带螺纹的嵌件配合做螺纹锁紧，也能通过横销和阀杆、调节杆做周向固定，适配多种不同的安装需求，不需要针对不同的连接方式单独重做操作头，能大幅降低备品备件的种类。旋钮的整体高度控制在常规手动操作件的舒适区间，星形外缘的直径经过反复校核，既不会因为直径过大占用过多面板安装空间，也不会因为直径过小导致徒手拧动时施加的扭矩不足，无法达到可靠的锁紧力要求。

　　在实际选型应用时，需要注意这类旋钮的安装边界：安装柱的长度要匹配被连接件的总厚度，避免出现螺纹拧到底但旋钮还未压紧被固定件的情况，或是安装柱过长导致旋钮下方和面板之间出现间隙，锁紧时产生晃动。径向销孔的位置要避开安装柱和主体的过渡圆角区域，保证横销安装后能完全没入销孔，不会突出表面影响旋钮的转动。星形轮廓的各个凸起边缘做了小尺寸的圆角处理，不是锋利的直角，一方面是注塑或机加工时便于脱模、减少刀具磨损，另一方面长期操作时不会硌手，即便需要频繁拧动调节，也不会造成手部的不适。

　　这类旋钮的材质选择通常根据使用场景确定，普通室内设备场景常用增强尼龙材质，自重轻、绝缘性好，不会和金属面板产生电化学腐蚀，在通讯设备、电子检测设备上应用广泛；如果是在户外设备、有油污腐蚀的工业场景，会选用POM或是电木材质，耐候性和抗腐蚀能力更强，能适应更复杂的使用环境。设计建模时，星形的每个凸角都做了等距阵列，保证各个方向的受力均匀，不会出现某一个位置壁厚过薄导致受力断裂的问题，主体的壁厚保持均匀一致，避免注塑成型时出现缩痕、气泡等缺陷，影响零件的结构强度。旋钮底部和被接触件的贴合面做了平整处理，没有凸起的分型线，锁紧时能完全贴紧被固定面，不会出现压痕或是锁紧不稳的情况，对于需要频繁调节的位置，还可以在贴合面增加尼龙垫片，减少反复转动对面板表面的磨损。
