日常办公常用金属回形针结构设计

　　回形针作为日常办公场景中普及率极高的小型夹持五金件，核心功能是实现零散纸质文件的临时归集固定，相比订书机装订的不可逆损伤，回形针可反复拆装使用，不会在纸张上留下装订孔洞，适配财务凭证整理、办公文档临时分类、图纸边角临时固定等多种轻量夹持场景，部分生产车间的工艺流转卡、检验记录单临时归集也会选用这类小型夹持件，避免单据散落遗失。从结构设计逻辑来看，这类回形针采用单根弹性金属线材连续弯折成型，整体为对称的双环嵌套结构，线材直径通常在0.8mm到1.2mm区间，整体展开长度控制在100mm左右，弯折完成后的整体外轮廓长度约32mm，宽度约8mm，厚度与线材直径保持一致，没有额外的拼接焊点或装配部件，依靠金属线材自身的弹性形变实现夹持功能。

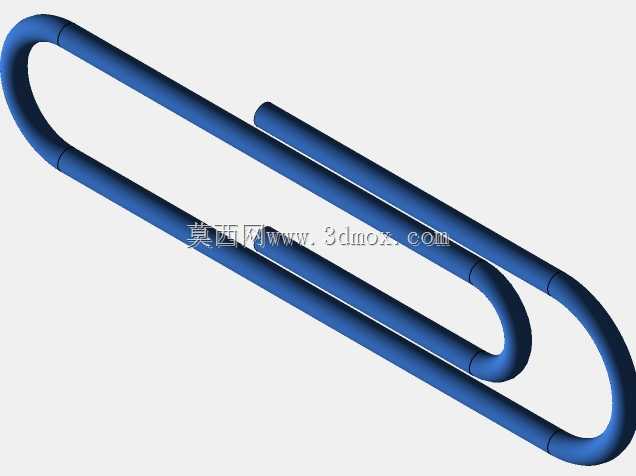

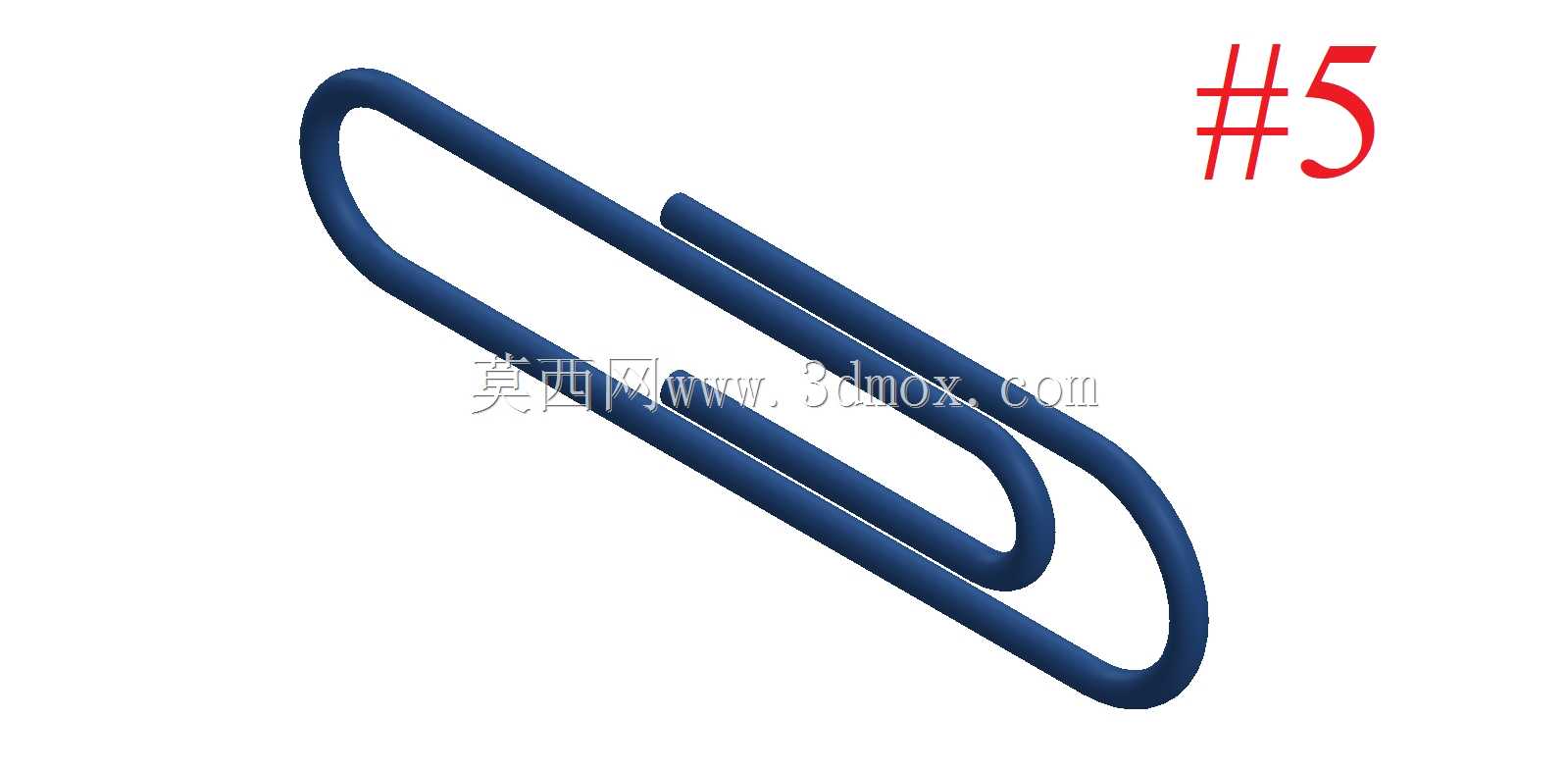

　　设计过程中首先要确定弯折路径的曲率参数，内外环的弯曲半径需要匹配线材直径，避免弯折处出现应力集中导致的断裂问题，相邻平行段的线材间隙控制在0.1mm到0.2mm之间，既保证穿入纸张时的顺畅度，又能在夹持3到20张常规70g办公用纸时提供足够的抱紧力，不会因为纸张厚度变化出现松脱。建模环节采用扫掠特征实现整体结构，先绘制连续平滑的三维路径草图，路径的所有弯折处都做圆角过渡，避免尖锐转角造成的应力集中，再以圆形截面沿路径扫掠生成实体，扫掠过程中保持截面与路径的垂直约束，确保整体线材直径均匀一致，没有局部粗细不均的问题。实际使用时，回形针的内环段先穿入纸张堆叠层的缝隙，外环段覆盖在纸张外侧，依靠金属线材弯折后的回弹力将多层纸张压紧，

　　双环结构的设计可以让夹持力均匀分布在接触的纸面上，不会因为局部压力过大造成纸张压痕或破损。从安装边界来看，回形针属于无额外安装需求的独立五金件，使用时仅需保证待夹持纸张的边角对齐，将回形针从纸张边缘推入10mm到15mm的深度即可，不会超出纸张的常规幅面边界，夹持A4、B5等常规尺寸文档时，不会影响文档的收纳、翻阅与后续装订。结构细节上，回形针的两个自由端都做了微小的圆弧收边处理，避免尖锐的线材断面刮伤纸张或者划伤使用者手指，整体表面做镀锌或镀镍处理，提升防锈能力，适配办公室内的常规温湿度环境，长期存放也不会出现锈迹污染纸张的问题。不同于异形夹持文具，这类标准回形针的结构经过长期市场验证，弯折角度、环段长度的参数都经过实际使用迭代，

　　既不会因为环度过小导致穿纸困难，也不会因为环度过大造成夹持后容易勾挂其他文件的问题，堆叠存放时多个回形针也不会出现过度缠绕难以拆分的情况。在工程建模的细节处理上，扫掠路径的绘制需要保证各段平行度，避免出现线材段错位导致的夹持间隙不均，弯折处的圆角半径不小于线材直径的1.5倍，确保冷镦弯折生产时不会出现线材开裂的问题，整体结构无倒扣、无复杂曲面，适配常规的高速线材弯折设备批量生产，生产过程中仅需一次上料即可完成全部弯折工序，生产效率高，单件成本极低，能够满足大规模办公场景的耗材需求。
