台式电脑内置供电单元钣金壳体结构

项目分类:通用机械零部件 发布时间:2022-06-28 ID:661352
  • 台式电脑内置供电单元钣金壳体结构
  • 台式电脑内置供电单元钣金壳体结构
  • 台式电脑内置供电单元钣金壳体结构

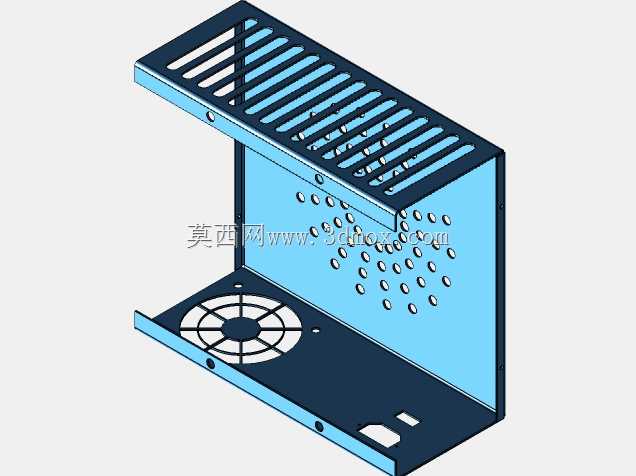

  日常接触的台式主机供电单元,其外壳承担着电磁屏蔽、结构承载、散热导流的多重作用,这套钣金结构的设计完全围绕供电模块的实际运行需求展开。先从安装边界说起,常规ATX规格的电源壳体需要适配机箱预留的标准安装位,壳体后侧预留的交流输入插座位、输出线束出线缺口,都严格匹配通用机箱的安装开孔位置,底部的风扇安装位直径适配120mm标准轴流风扇,四个固定螺柱的位置公差控制在0.1mm以内,保证风扇安装后不会出现偏位、震动异响的问题。

  散热结构的设计是这套壳体的核心考量点,顶部的长条格栅冲裁间隙经过反复验证,既不会因为开孔过大导致电磁屏蔽效能下降,也不会因为开孔过窄阻碍热风排出,格栅的翻边角度做了15度的倾斜导向,能让内部热量顺着导流方向快速排出壳体外;侧板的阵列圆形散热孔采用错位排布,避开了内部PCB板上的高压元件安装位置,同时保证侧板的结构强度不会因为开孔过多出现形变,每个圆孔的冲裁边缘都做了去毛刺处理,避免组装时划伤线材或者操作人员的手部。

  从功能特性来看,壳体采用折弯一体成型工艺,拼接边的点焊位置均匀分布在壳体内部,外部无明显焊点凸起,保证外表面平整,能够贴合机箱的安装面。壳体的折边位置都做了压筋处理,提升整体的抗形变能力,哪怕在运输过程中受到挤压,也不会出现弯折变形挤压内部元件的情况。底部的风扇安装位周围做了下沉式台阶设计,风扇安装后扇叶不会突出壳体底面,避免安装时与机箱支架产生干涉,旁边预留的小缺口是为了方便风扇线束走线,避免线材被夹在风扇与壳体之间造成磨损。

  实际应用场景中,这套壳体不仅要容纳AC转DC的电路板、变压器、滤波电容等核心元件,还要承担整个供电单元的接地传导作用,壳体表面的导电氧化层保证了与机箱安装位的良好导通,能够将内部产生的电磁杂讯有效导到机箱接地端,避免对主板、显卡等敏感元件造成电磁干扰。设计时特意在壳体内部预留了元件固定的凸包位置,不需要额外加装固定支架,PCB板可以直接通过螺丝固定在壳体的预冲孔位,减少组装工序的零件数量,提升装配效率。

  在结构细节处理上,壳体的所有外露边缘都做了卷边或者钝化处理,没有锋利的锐角,组装过程中不会割破绝缘线材,也能避免安装人员被划伤。顶部格栅的每个长条孔的宽度控制在4mm以内,符合安规要求,防止外部异物意外掉入电源内部造成短路风险。侧板的散热孔直径同样遵循安规设计,手指无法直接触碰内部的高压元件,满足电子产品的安全防护要求。

  从安装适配性来说,壳体后侧的固定耳片预留了四个标准安装孔,孔位间距完全符合ATX电源的通用安装规范,能够适配绝大多数台式机箱的电源安装位,不管是家用办公机箱还是游戏机箱,都可以直接安装固定,不需要额外修改开孔位置。壳体的整体外形尺寸严格控制在标准ATX电源的尺寸范围内,长度、宽度、高度的公差都控制在0.2mm以内,不会出现因为尺寸超差无法装入机箱的问题。

  设计过程中还考虑到了生产工艺的可行性,所有折弯角度都采用标准90度折弯,不需要特殊的折弯模具,普通数控折弯机就可以完成加工,冲裁孔的形状都是规则的长条和圆形,不需要复杂的冲头,能够有效降低生产加工的成本,适合批量冲压生产。壳体的表面处理采用哑光黑色喷塑,既提升了表面的耐刮擦性能,也能和绝大多数机箱的内部色调保持一致,不会出现突兀的色差。
