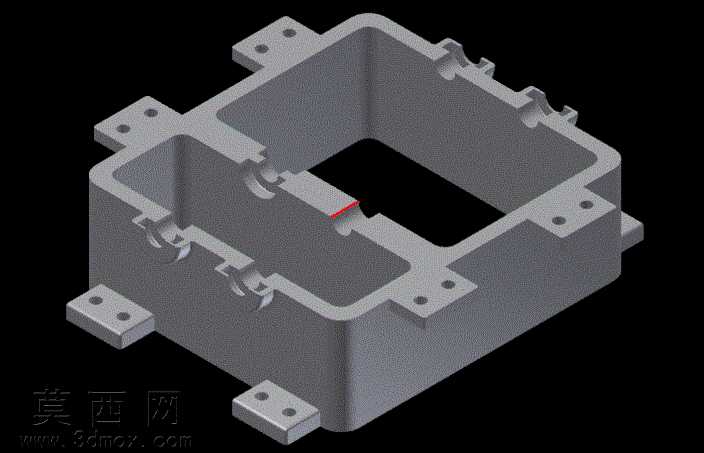

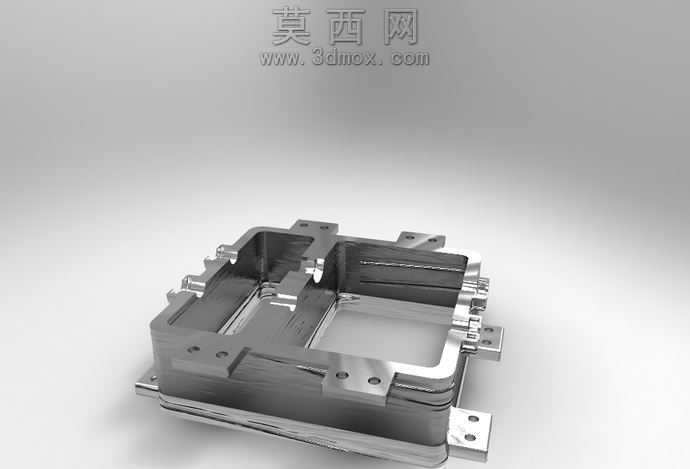

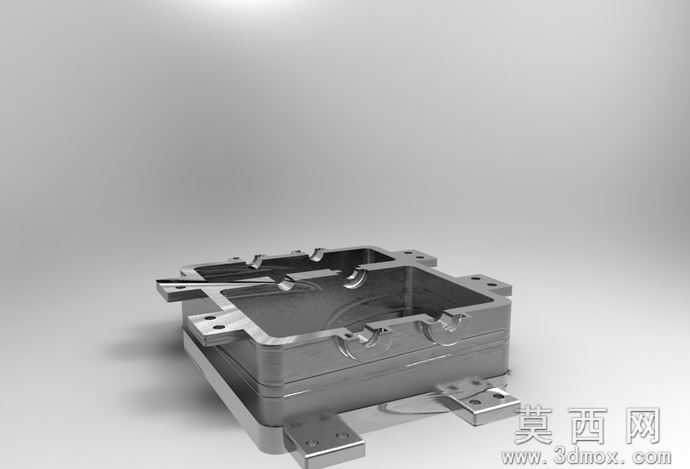

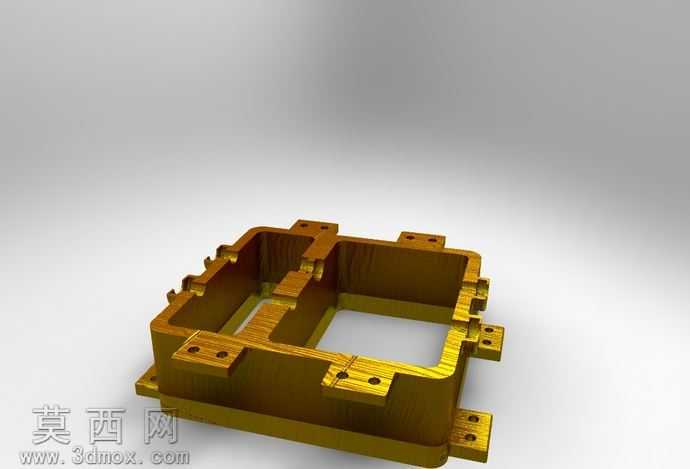

本作品为齿轮箱下半部分壳体的三维参数化建模成果,建模过程严格遵循机械箱体类零件的设计规范,以实际传动系统的装配需求为核心逻辑展开。建模初期先梳理齿轮箱的整体布局需求,明确内部需要容纳的齿轮组排布空间、轴系安装位的位置关系,先绘制二维草图标定壳体的外轮廓尺寸、内部型腔的边界范围,再通过拉伸、切除等基础特征生成壳体的基础实体。针对壳体外侧的安装耳结构,逐一标定每个安装孔的孔位坐标、孔径大小与沉孔深度,保证安装耳的平面度符合装配要求,所有安装耳均做了圆角过渡处理,避免应力集中导致的结构开裂风险。壳体内部的轴系安装卡槽采用精准的切除特征生成,每个卡槽的弧度、深度都与对应轴承的外圈尺寸匹配,卡槽边缘做了微小的倒角处理,方便装配时轴承顺利推入,同时避免锐边划伤配合零件。型腔内壁的厚度经过合理计算,在保证结构刚性的前提下尽可能控制整体重量,内壁与外壁的过渡区域均采用圆角衔接,优化铸造或机加工的工艺可行性。材质渲染阶段选用了常用的铸铝壳体材质效果,还原金属壳体的哑光磨砂质感,对安装面、卡槽配合面做了轻微的高光处理,区分加工面与非加工面的视觉差异。整体结构设计充分考虑了齿轮箱的装配密封性,壳体的上沿接合面做了平整化处理,预留了密封件的安装空间,外侧的加强筋结构沿着受力方向排布,提升壳体整体的抗变形能力,能够满足传动系统运行时的载荷承载需求,可直接用于后续的工程出图、装配模拟或者3D打印原型验证。
