3D打印机用电容式感应探头结构设计

　　在桌面级FDM3D打印机的调平环节，电容式探头是替代传统机械限位开关的核心检测部件，相比机械触点式的触发结构，这类电容感应探头没有物理接触磨损，长期运行的触发重复精度能稳定控制在0.01mm级别，完全适配熔融沉积成型工艺对首层打印高度的严苛要求。除了3D打印设备的自动调平场景，这类探头也可集成在小型自动化送料机构、轻载工位的物料到位检测环节，只要被测对象处于探头前端的感应电场范围内，就能输出稳定的开关量信号，不需要和被测件发生刚性接触，对非金属板材、塑料耗材、薄型金属片都有一致的检测响应。

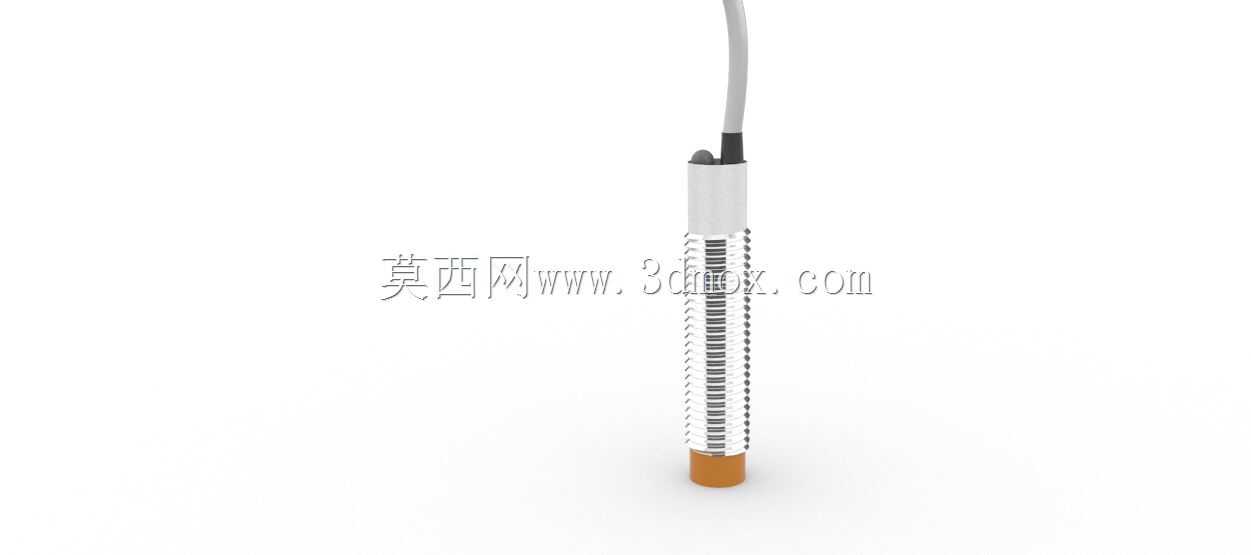

　　从结构设计逻辑来看，这款探头采用细长圆柱型的主体外壳，外壳主体做了防滑滚花纹理处理，既方便安装时的螺母锁紧操作，也能在设备运行振动环境下避免锁紧螺母松脱。探头前端的感应端面采用耐高温工程材质封装，能耐受3D打印机热床附近的持续温升，不会因为热床长时间工作的温度传导导致内部感应电路参数漂移。尾部出线位置做了应力缓冲结构，线缆和壳体衔接处有软质护套过渡，避免设备运动过程中线缆反复弯折导致的线芯断裂问题，适配打印机喷头组件的往复运动工况。

　　安装边界方面，这款探头的主体直径适配行业通用的M12安装规格，安装时只需要在设备安装板上开出对应尺寸的通孔，配合两个锁紧螺母就能完成探头的轴向位置固定，安装间距的调整范围可以覆盖10-30mm的常用安装高度，不需要额外定制安装支架。探头的感应触发距离设置为4mm，这个参数是经过多轮工况验证的：触发距离过短会导致探头距离热床过近，容易和打印件、热床表面的固定夹发生碰撞；触发距离过长则会降低检测精度，容易受周围电场、金属构件的干扰出现误触发。内部的感应电路板做了灌封处理，能隔绝打印环境中漂浮的PLA、ABS耗材微尘，也能抵御一定的环境湿度影响，避免长期使用后电路引脚积尘导致的信号异常。

　　在实际设备适配过程中，这类电容探头的输出信号可以直接对接主流3D打印机的控制主板，不需要额外增加信号放大电路，接线定义和常用的NPN型接近开关完全兼容，替换原有机械限位开关时不需要修改主板的接线引脚定义，只需要在固件中调整对应的触发逻辑参数即可。和电感式接近探头相比，电容式的检测对象不局限于金属材质，哪怕是玻璃热床、PEI打印面板这类非金属表面，也能稳定检测触发，不会出现电感探头对非金属平台无响应的问题。探头的整体重量控制在15g以内，安装在喷头小车的运动组件上不会明显增加运动负载，不会影响X/Y轴的高速运动响应，也不会因为额外负载导致皮带传动的丢步问题。

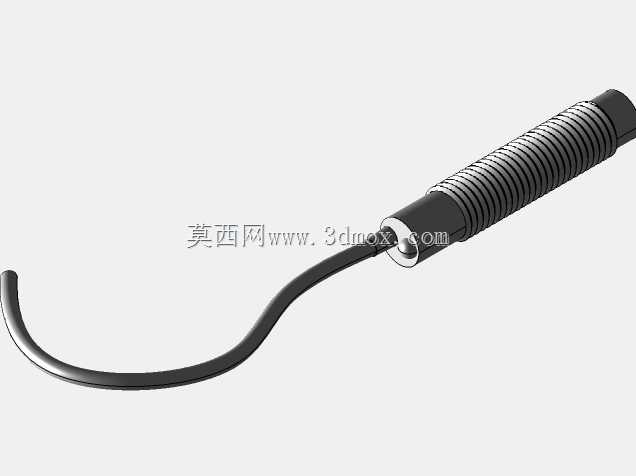

　　从结构建模的细节来看，这款模型还原了探头的所有装配细节：外壳的滚花纹理做了等距圆周阵列，还原了实际零件的防滑结构特征；尾部的线缆做了柔性形态的建模处理，能直观展示安装后的线缆弯曲半径要求；前端感应端的封装层和主体外壳做了清晰的结构分层，方便设计人员在做整机装配时检查结构干涉问题。在做设备整体结构设计时，可以直接调用这个模型完成安装位的干涉检查，提前预留出线缆的弯曲空间、螺母锁紧的操作空间，避免实际加工装配时出现安装位空间不足、探头和周边结构件碰撞的问题。针对不同安装场景的需求，这个模型的安装固定段长度可以根据实际安装板的厚度做参数化调整，不需要重新绘制整体结构，只需要修改对应段的轴向长度参数就能适配不同厚度的安装板，大幅缩短结构设计阶段的建模耗时。
