V6发动机正时同步带轮结构设计

　　这款带轮是V6发动机前端轮系的核心传动部件，主要适配双顶置凸轮轴构型的V型六缸动力单元，在整机轮系布局中承担正时同步传动的核心作用，区别于普通附件驱动皮带轮，其齿形啮合的传动形式可保证曲轴与凸轮轴的相位差严格控制在设计公差范围内，避免气门开闭时序错位引发的活塞撞气门等严重故障。从实际装车场景来看，该带轮安装于发动机缸体前端的凸轮轴轴端，通过中心通孔与凸轮轴轴颈采用过盈配合加半圆键周向定位的安装形式，中心孔的直径公差严格按照IT6级精度设计，配合面的表面粗糙度控制在Ra1.6以内，保证装配后无径向窜动，同时端面设计有定位止口，与轴端挡圈配合实现轴向限位，可承受正时皮带张紧后产生的轴向推力，不会在高转速工况下出现轴向位移。

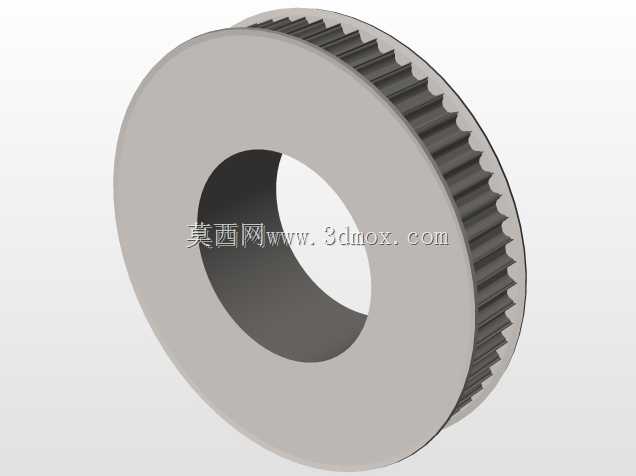

　　带轮的齿形采用圆弧齿同步带齿廓，相比梯形齿拥有更好的啮合贴合度，高速传动时的多边形效应更弱，传动噪音更低，单齿承载能力提升约30%，可适配V6发动机最高6500rpm的额定转速工况，齿部的节距公差控制在0.02mm以内，保证与同步带啮合时无卡滞、无跳齿风险，即使在张紧力出现10%以内的衰减时，仍能保证传动相位精度不超出允许范围。轮体的结构采用辐板式轻量化设计，在保证整体结构刚度的前提下，尽可能降低轮体自身的转动惯量，减少凸轮轴驱动端的转动惯量负载，提升气门正时系统的响应速度，轮缘的厚度经过有限元拓扑优化，在齿根应力集中区域做了圆角过渡处理，圆角半径为0.5mm，可有效降低齿根处的交变应力集中系数，

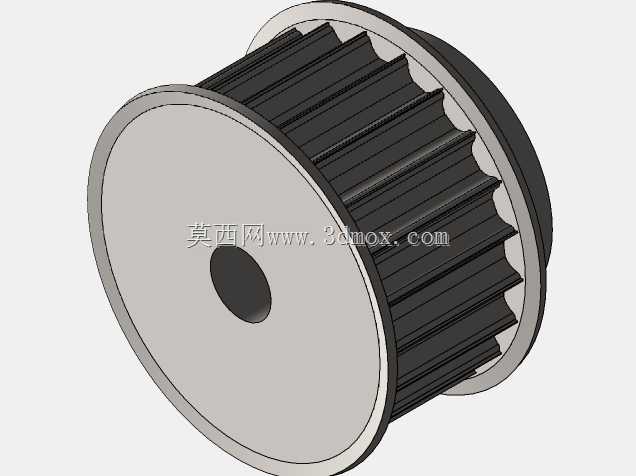

　　避免长期交变载荷下出现齿根疲劳断裂的问题。在轮系的实际匹配中，该带轮的节圆直径经过严格的传动比计算，与曲轴端正时带轮的传动比严格保持2:1，匹配四冲程发动机的工作循环相位要求，轮体两侧设计有高出齿顶1.5mm的挡边，可防止同步带在高速运转、工况突变时出现脱带问题，挡边的边缘做了倒角处理，避免尖锐边缘刮伤同步带的帆布层，延长同步带的使用寿命。从安装边界来看，该带轮装配后，轮齿端面与缸体前端盖的间隙保持在3mm以上，与相邻的附件驱动轮的轴向间隙不小于5mm，避免运转过程中出现运动干涉，轮体的端面跳动公差控制在0.05mm以内，径向跳动公差控制在0.03mm以内，保证同步带运转时无偏磨，不会出现皮带单侧过度磨损的问题。

　　设计过程中针对轮体的受力工况做了多工况仿真验证，涵盖发动机额定转速全负荷工况、急加速急减速瞬态工况、冷启动高张紧力工况等多种极限场景，确保轮体的最大应力始终低于材料的许用应力值，材料选用45号钢模锻毛坯，经调质处理后硬度达到HB220-250，齿部表面做高频淬火处理，淬火层深度1-1.5mm，表面硬度达到HRC45-50，兼顾芯部的韧性与齿面的耐磨性，可满足整机30万公里的设计使用寿命要求。在实际维修场景中，该带轮的安装定位标记清晰，轮体端面设计有正时对位缺口，装配时与缸体前端的标记对齐即可保证初始相位正确，无需额外的专用工装即可完成基础对位，降低售后维修的操作难度，同时轮体的动平衡等级达到G6.3级，高转速运转时无明显振动，不会带动前端轮系出现共振问题，保证整个前端附件轮系的运转平稳性。
