V6发动机进气歧管结构三维设计

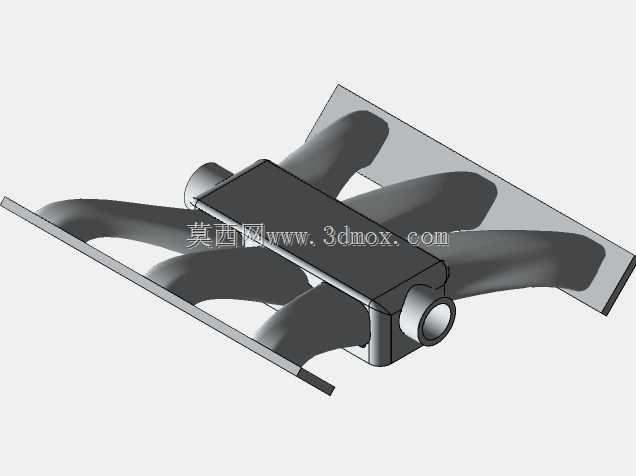

　　在车用V型六缸动力单元的配气系统开发中，进气歧管是决定各缸充气效率、进气均匀性的核心结构件，其设计合理性直接影响动力输出平顺性、燃油经济性与排放表现，不同于直列机型的单侧管路布局，V6机型的两列气缸呈夹角布置，歧管需要同时兼顾两侧三缸的进气分配，还要在有限的发动机舱空间内避让周边的线束、冷却管路、附属安装支架，对结构布局的紧凑性要求极高。这款歧管采用整体式稳压腔加独立气道的布局结构，稳压腔设置在两列气缸的夹角上方位置，通过六个长度、曲率经过匹配的独立气道分别连通各缸进气道入口，稳压腔的容积设计经过充气效率仿真验证，能够有效缓冲进气门开闭产生的压力波动，避免各缸进气过程出现气流干涉，

　　保证不同转速区间下各缸的进气量偏差控制在工程允许范围内。从安装边界来看，歧管的缸盖安装面采用与缸盖进气侧法兰完全匹配的型面设计，安装孔位的位置度公差严格匹配缸盖的螺纹孔布局，密封面预留了密封胶圈的安装槽位，能够保证装配后的气密性，避免出现漏气导致的空燃比偏差问题；歧管的节气门安装端设置在稳压腔的侧部接口，接口尺寸匹配常用的电子节气门法兰规格，同时预留了进气压力传感器、曲轴箱通风管路、碳罐电磁阀管路的安装接口，不需要额外做改装适配就能满足常规的装机需求。气道的型线设计充分考虑了气流的流动阻力，每个气道的弯曲曲率都经过流体仿真优化，避免出现气流急转弯导致的压损过大问题，同时气道内壁的过渡圆角做了平滑处理，减少气流在管壁处的紊流产生，

　　保证进气气流能够顺畅进入气缸，提升充气效率。在结构强度方面，歧管的壳体壁厚均匀，在气道与稳压腔的连接位置设置了加强筋结构，能够承受进气过程中的压力波动，同时避免发动机运行过程中的振动导致结构开裂，整体的重量控制也在合理范围内，不会给动力总成增加过多的额外负载。实际装车应用中，这类歧管多用于大排量乘用车辆的V6动力配置，能够在中低转速区间提供足够的进气谐振效果，提升低速扭矩输出，高转速区间也能保证充足的进气量，满足动力输出需求，同时紧凑的布局设计能够适配多数纵置、横置的V6机型布置方案，不需要对发动机舱做大幅改动就能完成装配。建模过程中，所有的安装接口尺寸、气道型面参数都参考量产机型的实际设计标准，法兰面的平面度、

　　安装孔的位置度都按照实际加工的公差要求做了约束，能够直接用于结构教学、方案验证或者改装设计的参考，对于从事动力系统结构设计的从业者来说，可以直接基于这个模型调整气道长度、稳压腔容积来匹配不同排量、不同性能取向的V6机型开发需求，省去从零开始搭建基础结构的时间，也能通过模型的结构拆解，理解V型发动机进气歧管的布局逻辑与设计要点，掌握进气系统开发中需要兼顾的空间避让、气流组织、安装匹配等核心工程要点。
