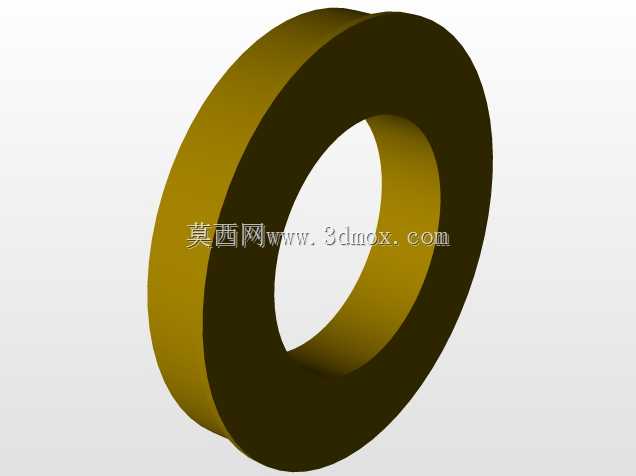

V6发动机用耐磨曲轴衬套结构设计

　　在往复式内燃机的动力传递链路中，曲轴衬套是承担曲轴轴颈径向支撑、降低转动摩擦损耗的核心滑动摩擦副零件，本次设计的衬套针对V型六缸发动机的曲轴主轴颈安装场景开发，适配高转速、高爆发压力的工况使用需求。从实际装机场景来看，这类衬套通常压装在发动机缸体的主轴承座孔内，内孔与曲轴主轴颈形成间隙配合，工作过程中需要持续承受曲轴做功行程传递的周期性径向冲击载荷，同时要在曲轴高速转动时建立稳定的润滑油膜，避免轴颈与座孔出现直接的金属干摩擦。设计阶段首先要匹配安装边界的尺寸约束，衬套的外径需要与缸体主轴承座孔保持过盈配合，过盈量控制在合理区间，既保证衬套压装后不会随曲轴转动出现周向窜动，也避免过盈量过大导致衬套内孔收缩变形量超差，

　　影响与曲轴轴颈的配合间隙。衬套的轴向宽度需要匹配主轴承座的轴向安装空间，两端预留合适的倒角，既方便压装工序的导向导入，也能避免压装过程中衬套边缘刮伤座孔内壁。衬套的壁厚设计需要兼顾结构强度与散热需求，壁厚过薄会导致衬套承压能力不足，在高爆发压力下出现变形甚至碎裂，壁厚过厚则会压缩曲轴轴颈的直径设计空间，同时不利于摩擦产生的热量通过缸体散发。从功能特性来看，该衬套采用双金属复合的结构逻辑，外层采用高强度结构材质保证与座孔的结合强度，内层采用耐磨减摩材质，适配发动机机油润滑的工况，降低摩擦系数，同时具备一定的嵌藏性，能够容纳机油中携带的微小杂质，避免杂质刮伤曲轴轴颈的精加工表面。衬套的内孔表面设计有均匀分布的油槽结构，

　　油槽的走向与曲轴转动方向匹配，能够在曲轴转动时将机油带入整个摩擦接触面，形成连续均匀的压力油膜，避免局部缺油导致的烧瓦故障。油槽的深度和宽度经过匹配计算，既保证足够的机油通流能力，也不会因为油槽过大降低衬套的有效承压面积。在实际装配环节，这类衬套的压装需要采用专用工装，保证压装过程中衬套与座孔保持同轴，压装力控制在材质允许的范围内，避免衬套出现压装变形。压装完成后需要对衬套内孔进行精加工，保证内孔的圆度、圆柱度符合设计要求，与曲轴轴颈的配合间隙满足不同工况下的热膨胀需求，冷态间隙不能过大导致机油泄压、油膜建立困难，也不能过小导致热机后衬套与轴颈抱死。从工况适配角度，V6发动机的曲轴相邻缸做功间隔角小，曲轴承受的载荷连续性更强，

　　对衬套的抗疲劳性能要求更高，设计时衬套的材质选型需要兼顾抗冲击性能与疲劳强度，能够承受长时间交变载荷作用下不出现疲劳剥落。衬套的端面设计有定位缺口，与主轴承座上的定位凸台配合，防止衬套工作过程中出现周向转动，避免油槽位置偏移导致的润滑失效。在发动机维护环节，这类衬套属于易损件，当发动机运行到指定里程后，需要检查衬套的磨损量，当内孔磨损量超过设计阈值、或者表面出现划伤、剥落等缺陷时，需要更换新的衬套，更换时需要保证衬套与座孔的过盈量符合要求，同时彻底清理油道内的杂质，避免杂质进入摩擦副加剧磨损。建模过程中需要重点关注衬套内外圆的同轴度公差，以及两端面的平行度要求，这些形位公差直接影响装机后的运行稳定性，同轴度超差会导致曲轴转动阻力增大，甚至出现曲轴弯曲变形的问题。同时衬套的倒角尺寸需要严格控制，外圆端的导入倒角角度和长度要适配压装工装的导向结构，内孔端的倒角要避免与曲轴轴颈的圆角发生干涉，保证曲轴安装后轴肩与衬套端面的间隙符合设计要求。
