V6发动机活塞连杆组件结构设计

　　在往复式内燃机的核心运动机构中，活塞连杆组件是将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心传力部件，这套V6发动机配套的活塞连杆结构，直接决定了动力输出的平顺性、高转速工况下的结构可靠性以及整机的燃油经济性表现。从实际装车应用场景来看，这类组件主要适配V型六缸乘用车发动机，覆盖2.5L-3.5L排量区间的自然吸气及低增压动力单元，既可以满足日常通勤工况下低转速区间的扭矩输出需求，也能支撑高转速区间的持续动力输出，在民用乘用车、轻型商用车辆的动力系统中有着广泛的应用基础。

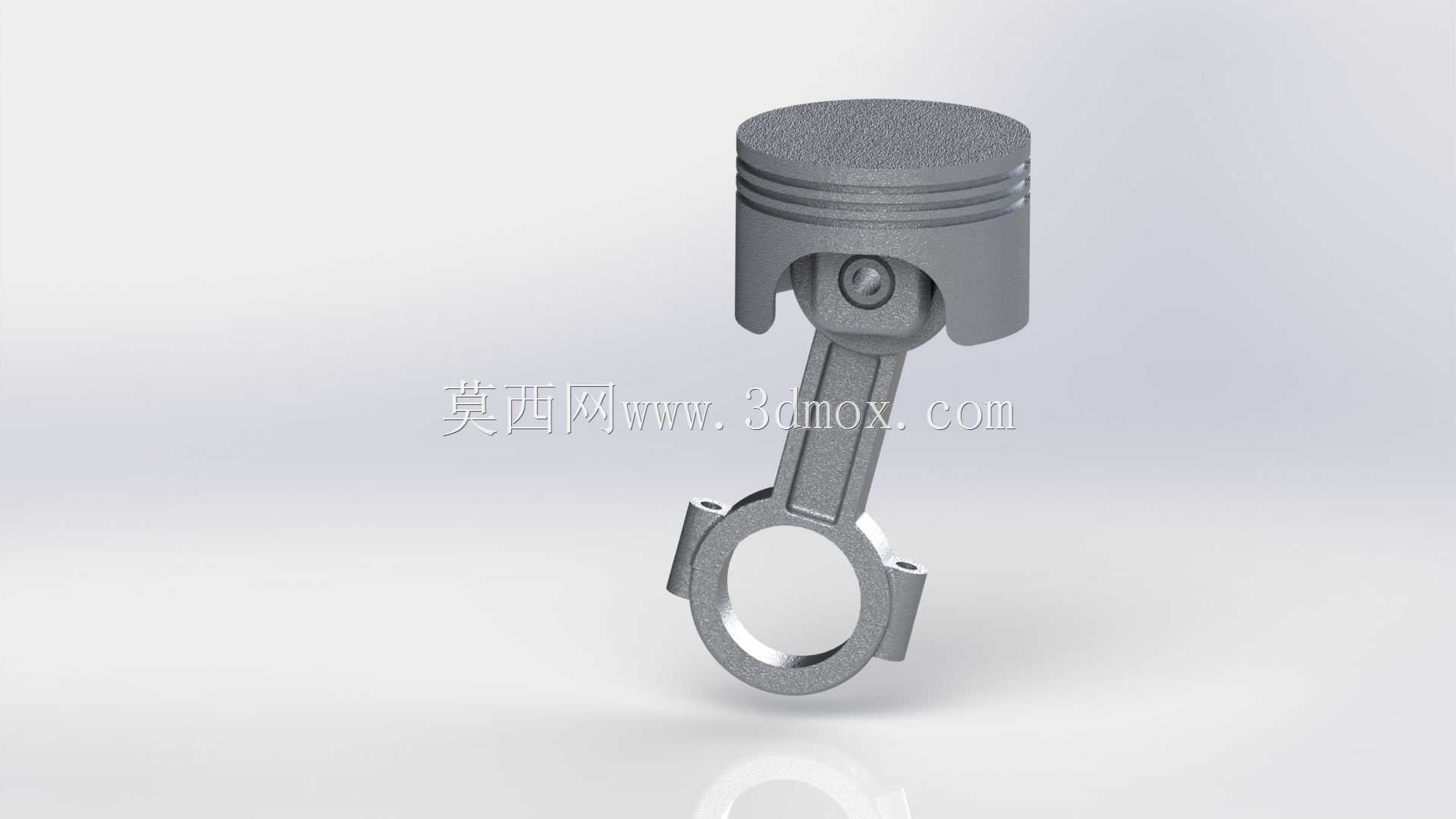

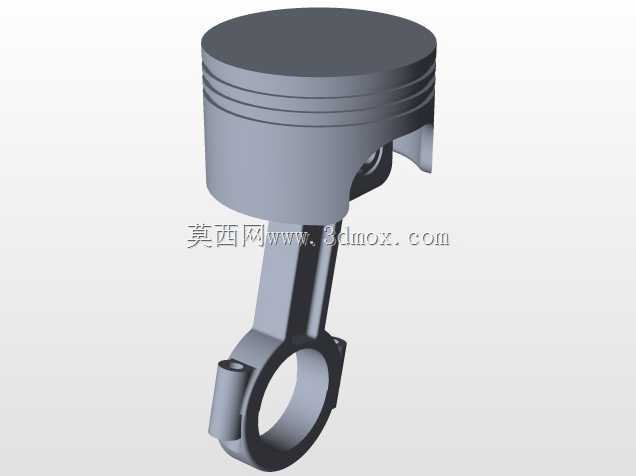

　　从功能特性层面拆解，这套组件的活塞部分承担着密封燃烧室、传递燃气压力、引导活塞销往复运动的核心作用，活塞头部设计有三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室内的高压燃气，避免做功冲程中燃气下窜至曲轴箱造成动力损失，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用了型线优化设计，并非正圆柱结构，而是根据热膨胀量分布设计了中凸变椭圆型面，在发动机达到正常工作温度后，裙部可以与气缸壁保持均匀的接触间隙，既避免冷启动工况下的敲缸异响，也能防止热态下活塞膨胀卡滞在气缸内。活塞销采用全浮式设计，工作状态下活塞销可以在活塞销座孔与连杆小头衬套孔内自由转动，保证磨损均匀分布，延长部件使用寿命，活塞销两端设置有卡环槽，通过弹性卡环限制活塞销的轴向窜动，避免销端刮伤气缸壁。

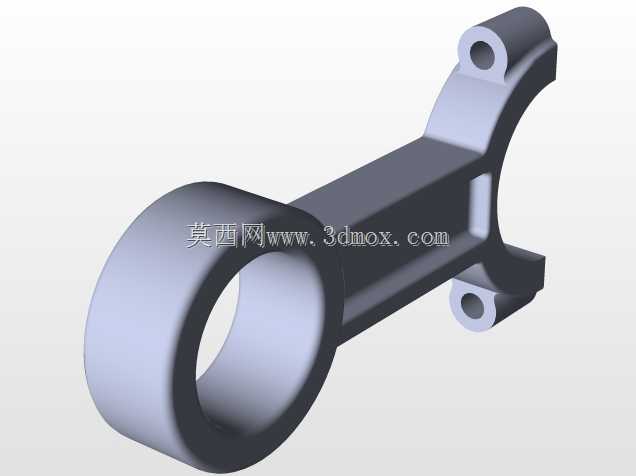

　　连杆部分作为连接活塞与曲轴的传力构件，需要承受活塞往复运动带来的交变拉压载荷与摆动过程中的惯性力，杆身采用了工字形截面设计，在保证足够结构强度与刚度的前提下，尽可能降低自身重量，减少往复运动惯性力对曲轴轴承的冲击。连杆小头加工有衬套安装孔，压入铜基合金衬套后与活塞销配合，衬套内表面设计有储油槽，通过连杆杆身内部的油道引入压力润滑油，保证活塞销与衬套之间的润滑充分，避免干摩擦造成的异常磨损。连杆大头采用剖分式结构，通过连杆螺栓与连杆盖连接，剖分面设计为平切口结构，对应V6发动机常用的全支承曲轴的连杆轴颈尺寸，安装时连杆盖与杆身采用定位套实现精准定位，保证连杆大头孔的圆度与圆柱度公差符合装配要求，避免轴瓦异常磨损。连杆大头孔内安装有分体式轴瓦，轴瓦表面涂覆有减磨合金层，配合曲轴上的斜向油道输送的润滑油，在轴颈与轴瓦之间形成稳定的压力油膜，承受做功冲程传递来的巨大冲击力。

　　从设计思路的落地逻辑来看，这套组件的所有尺寸参数都严格匹配V6发动机的气缸直径、行程、压缩比以及最高设计转速要求。活塞的压缩高度直接决定了燃烧室的实际容积，在设计阶段需要反复核算活塞顶部凹坑的容积、活塞在上止点时的余隙高度，保证实际压缩比与设计值偏差控制在0.2以内，避免出现压缩比过高导致爆震、或是压缩比过低导致动力输出不足的问题。活塞的总长度需要平衡导向性能与整机高度需求，过长的活塞会增加发动机整体高度，不利于整车机舱布置，过短的活塞则会导致导向长度不足，工作过程中出现偏磨、敲缸等问题。连杆的中心距是决定发动机冲程的核心参数之一，中心距尺寸公差需要控制在0.02mm以内，否则会导致各缸压缩比不一致，发动机运转时出现抖动、动力输出不平顺的问题。

　　在安装边界的匹配上，活塞的外径尺寸与气缸内径采用分组选配的方式，配合间隙控制在0.02mm-0.04mm区间，根据不同的缸体材质、活塞热膨胀系数调整具体间隙值，保证热态下的配合间隙处于合理范围。活塞环的开口间隙、侧隙、背隙都有明确的公差要求，开口间隙过小会导致热态下活塞环膨胀顶死，造成拉缸故障，间隙过大则会导致密封性能下降，出现燃气下窜、机油上烧的问题。连杆螺栓采用塑性域拧紧工艺，安装时需要按照规定的扭矩加转角的方式拧紧，保证螺栓的预紧力均匀一致，避免发动机运转过程中连杆螺栓松动、断裂造成严重的机械故障。连杆大头的外径尺寸需要满足气缸套的安装通过性要求，保证检修时连杆组件可以从气缸上端顺利抽出，不需要额外拆解曲轴即可完成活塞连杆组的更换作业。

　　在实际工程应用中，这类活塞连杆组件的轻量化设计也是重点考量方向，活塞采用共晶铝硅合金材质铸造，通过T6热处理提升材料的高温强度与硬度，在保证结构强度的前提下，尽可能减薄活塞非受力区域的壁厚，降低活塞的往复运动质量。连杆采用锻造合金钢材质加工，经过调质处理后获得良好的综合力学性能，既可以承受高转速下的交变载荷，也能通过表面喷丸处理提升疲劳强度，应对长时间高负荷运转的工况需求。组件的所有运动部件都经过了动平衡校核，活塞与连杆的重量按照气缸组别进行分组选配，同一台发动机上各缸活塞连杆组的重量差控制在规定范围内，减少曲轴运转时的不平衡量，降低发动机的振动与噪音，提升整机的运转平顺性。
