V6发动机排气歧管结构设计

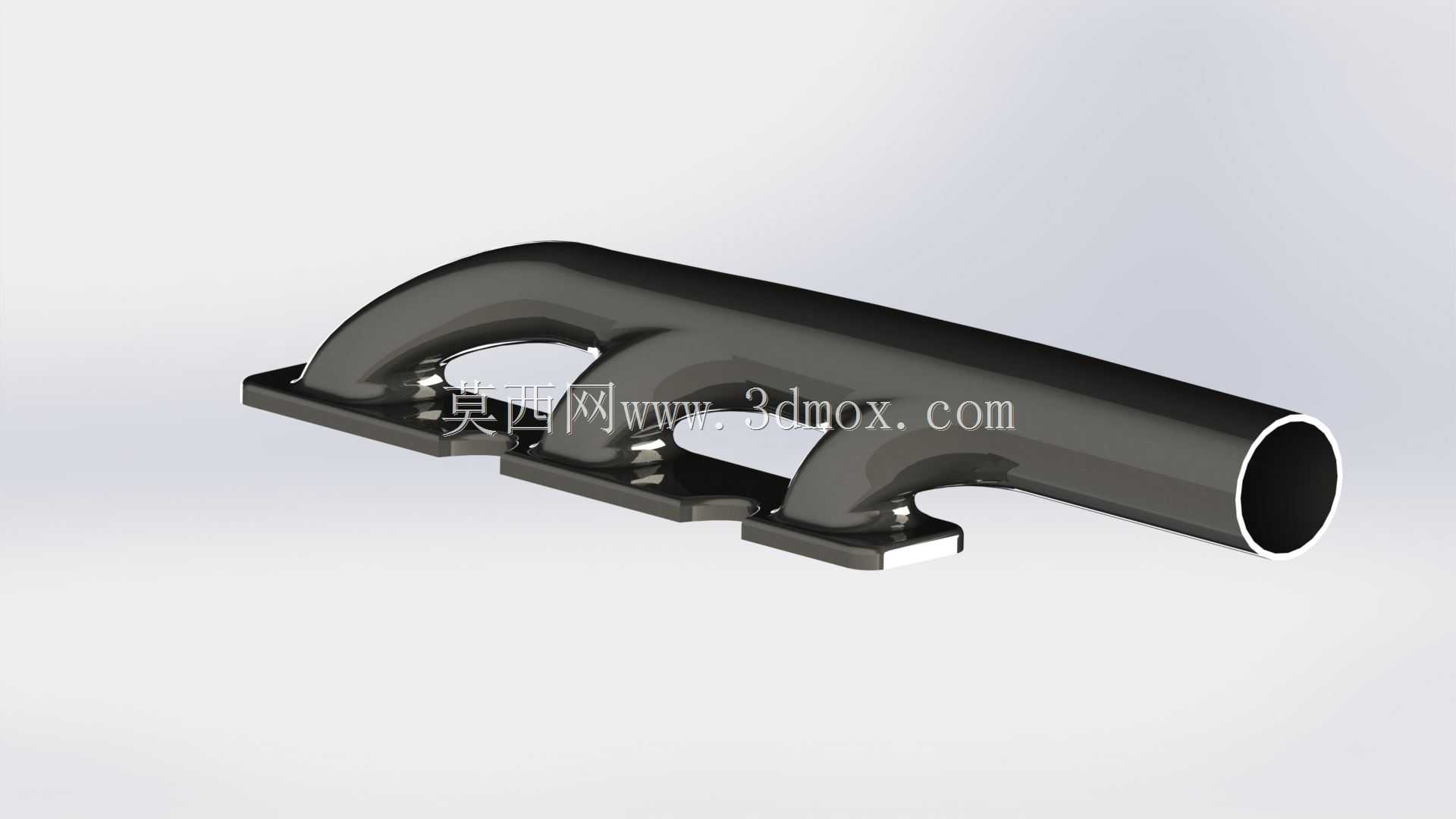

　　在车用V型六缸发动机的进排气系统开发中，排气歧管是连接气缸盖排气道与下游排气催化装置、涡轮增压器的核心导流部件，其结构设计直接影响发动机的排气效率、各缸排气干扰程度、排气背压水平以及冷启动阶段的催化器起燃速度，是动力总成开发中不可忽视的结构件。这款V6发动机用排气歧管采用了三通路合一的单侧集成结构，对应V型发动机单侧列的三个气缸排气出口，整体采用一体铸造成型的结构方案，材料适配高硅钼球墨铸铁或者高镍铸铁的铸造工艺要求，能够长期耐受800摄氏度以上的持续排气高温，同时承受发动机运行过程中排气脉冲带来的交变振动载荷，避免长期使用后出现开裂、漏气等失效问题。从结构布局来看，三个进气法兰面沿歧管主体的轴向依次排布，

　　每个法兰面都预留了对应的螺栓过孔与密封面加工余量，安装时可直接贴合气缸盖侧的排气道端面，通过螺栓压紧实现端面密封，密封面的平面度设计要求控制在0.1mm以内，防止高温高压排气从结合面泄漏，影响发动机的空燃比控制精度，同时避免排气泄漏带来的机舱温度异常升高问题。歧管的流道设计采用了逐步汇合的结构逻辑，三个独立的排气支路从进气法兰处引出后，按照各缸的点火顺序错开流道交汇角度，避免相邻气缸在排气门重叠开启阶段出现排气窜气的问题，减少各缸之间的排气干扰，保证每个气缸的排气都能顺畅汇入主排气通路，有效降低排气背压，提升发动机的充气效率，对动力输出的提升以及燃油经济性的优化都有直接作用。主排气通路的出口采用圆形通径设计，

　　可直接对接下游的三元催化器壳体或者涡轮增压器的涡轮壳入口，出口端面同样预留了法兰连接结构，方便后续排气系统部件的装配对接。安装边界方面，三个进气法兰的中心距严格匹配对应V6发动机气缸盖的排气道布局尺寸，歧管主体的外轮廓避让了发动机缸盖侧的火花塞安装位、气门室盖螺栓位以及周边的冷却管路、线束走向空间，不会在装配过程中与周边部件发生运动干涉，同时歧管本体上预留了对应的氧传感器安装凸台，可直接安装前氧传感器，实现对排气空燃比的实时监测，为发动机电控系统的燃油喷射修正提供数据支撑。在实际的整车应用场景中，这类排气歧管除了承担排气导流的基础功能外，其结构强度还需要满足发动机全工况下的振动要求，在发动机高转速运行时，

　　歧管自身的固有频率需要避开发动机的常用激励频率区间，防止出现共振问题，导致歧管开裂或者连接螺栓松动失效。流道内壁的设计尽量减少了急弯与截面突变，降低排气流动过程中的阻力损失，同时光滑的内壁表面也能减少积碳的附着，长期使用后不会因为积碳堆积导致流道通径变小，影响排气效率。对于三维结构设计从业者来说，这类歧管的建模过程需要重点关注各流道的中心线走向、法兰面的位置度公差、壁厚的均匀性控制，铸造工艺要求下的拔模角度设置、圆角过渡处理，避免出现壁厚突变导致的铸造应力集中问题，同时还要考虑热态下的膨胀变形量，在安装点的设计上预留合适的热膨胀补偿空间，防止歧管在冷热交替工况下因为热应力过大出现开裂。
