经典mini车型N/S内翼集油箱安装固定支架

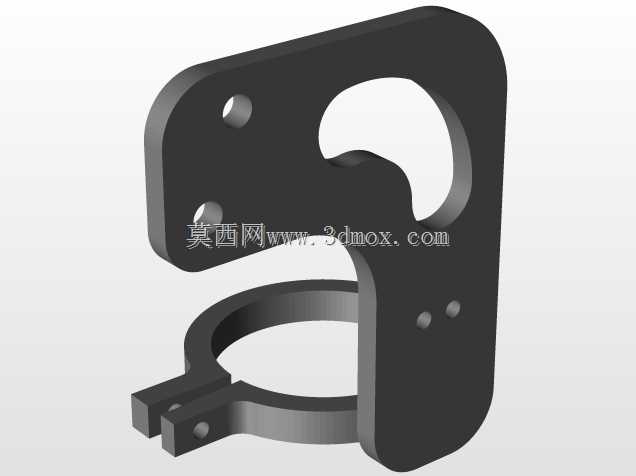

　　在经典mini车型的动力舱附属部件布局中，集油箱作为曲轴箱通风系统油气分离、机油回流收集的核心附属部件，其安装固定的可靠性直接影响动力系统运行的稳定性，这款适配N/S内翼安装位的捕捉箱支架，正是针对该车型紧凑动力舱空间设计的专用固定结构。从实际装车场景来看，经典mini的N/S内翼区域位于动力舱侧围，周边紧邻轮拱隔音层、线束走向通道与冷却系统旁通管路，可用安装空间呈不规则异形轮廓，常规通用卡箍支架要么无法避开周边干涉部件，要么固定点强度不足以承受车辆行驶过程中的持续振动，容易出现支架疲劳开裂、集油箱移位碰擦周边管路的问题。这款支架在设计时首先贴合内翼安装面的钣金弧度做了安装基准面的适配，主安装板采用带圆角的异形板结构，

　　上部开设两个同轴度公差控制在0.1mm以内的螺栓过孔，直接对应内翼钣金上预留的原厂安装点位，无需额外在车身上打孔改制，避免破坏车身钣金的防锈层与结构强度。支架下部集成了环抱式卡箍结构，卡箍的内径尺寸匹配对应规格集油箱的筒体外径，卡箍开口处设置带螺栓过孔的连接耳，通过单颗螺栓即可实现卡箍的收紧固定，安装时无需复杂工装，单人即可完成集油箱的对位与锁紧操作。从功能特性上看，支架主安装板上除了两个主固定孔外，还在卡箍衔接位置设置了两个小型定位凸点，装配时凸点可卡入内翼钣金上的预留定位凹坑，实现安装过程中的预定位，避免打紧螺栓时支架出现移位，同时也能分担部分横向载荷，降低固定螺栓承受的剪切力。卡箍与主安装板的衔接位置做了圆弧过渡加强结构，

　　避免应力集中导致的焊缝开裂，整个支架的边缘全部做了R2以上的圆角处理，既避免安装过程中划伤操作人员，也防止长期使用后边缘锐边割破周边的线束护套与橡胶管路。在安装边界的把控上，设计阶段就对周边部件的运动包络做了完整校核：支架安装完成后，最外侧轮廓与轮拱隔音层的最小间隙保留在8mm以上，与旁边的冷却管路间隙不小于12mm，即使车辆在颠簸路面行驶产生部件位移，也不会出现碰擦干涉；卡箍抱紧集油箱后，集油箱底部与下方副车架的上平面预留了15mm的振动缓冲间隙，完全覆盖动力总成怠速、急加速工况下的振动位移量。从结构受力角度分析，主安装板的厚度选取充分考虑了集油箱满油状态下的重量载荷，结合车辆行驶时的纵向、横向加速度冲击，

　　通过有限元仿真对支架的应力分布做了迭代优化，在主安装板的异形镂空位置做了轮廓优化，既通过镂空结构减轻了支架自身重量，又保证了整体结构的刚性，不会在长期振动下出现共振异响。卡箍的抱紧面做了微幅的滚花处理，增加与集油箱筒体表面的摩擦力，避免车辆长期行驶后集油箱出现转动移位，保证集油箱上的进出油接口始终保持预设的朝向，方便油气输送管路的布置与连接，避免管路出现过度弯折导致的通气不畅问题。实际装车验证中，这款支架能够适配经典mini N/S系列车型的内翼安装位，安装工序可融入常规的动力舱附属部件装配流程，不需要调整现有装配工位的工装配置，固定后的集油箱在整车耐久路试中未出现松动、移位问题，周边管路与线束也未出现干涉磨损情况，完全满足车型改装与售后维修替换的使用需求。
