库珀7.5英寸车用制动卡钳结构设计

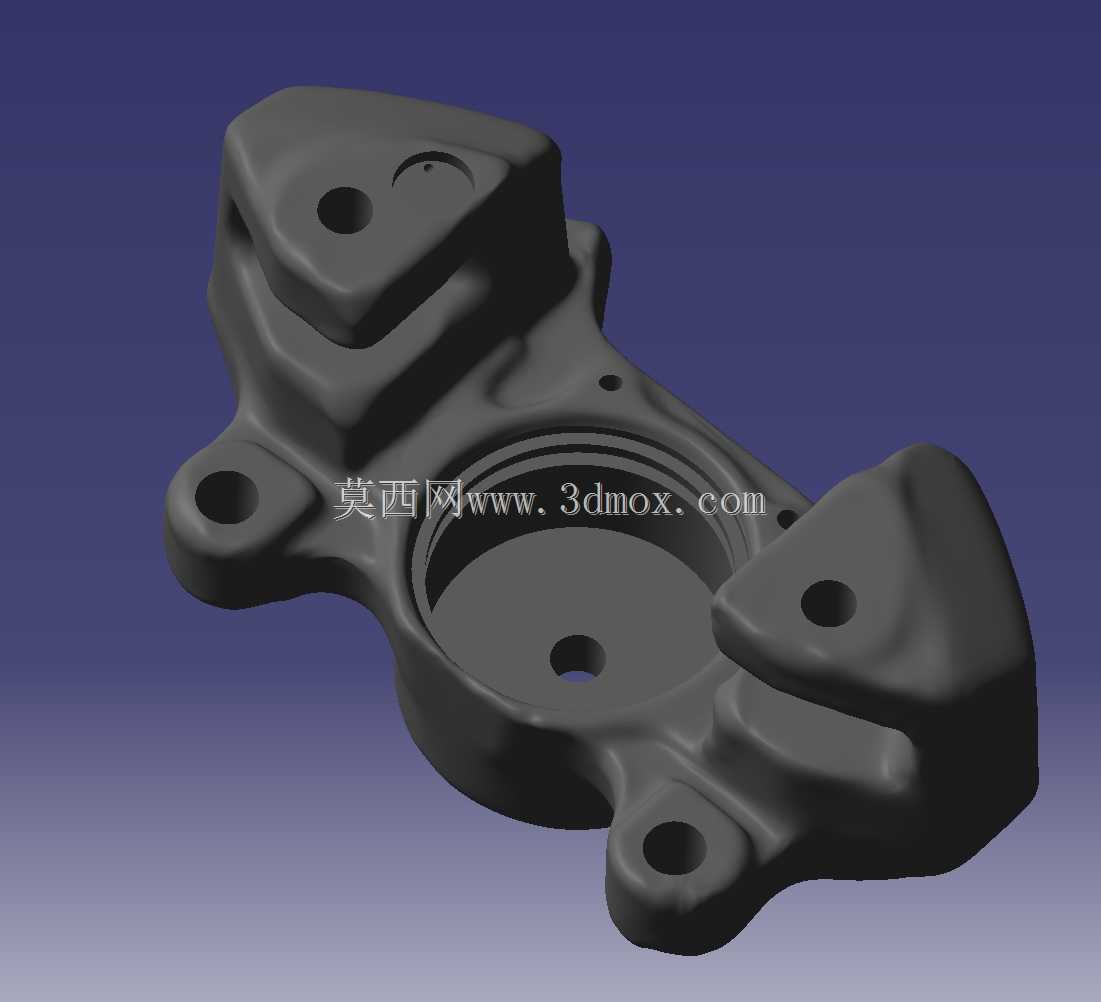

　　在乘用车制动系统的开发与逆向复刻工作中，制动卡钳作为夹紧制动盘、产生制动力矩的核心执行部件，其结构精度直接决定制动响应速度、制动力矩稳定性以及长期使用的疲劳寿命，本次呈现的7.5英寸规格制动卡钳，适配小尺寸制动盘的紧凑级车型、改装车型以及小型越野装备的制动回路，在实际装车场景中，卡钳需要配合制动分泵的液压推力，将摩擦片紧压在制动盘端面，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速或驻车锁止。从实际使用的工况边界来看，该款卡钳的安装点位完全匹配7.5英寸直径制动盘的偏心距要求，三个主安装孔的孔位公差控制在±0.1mm范围内，可直接适配对应规格的转向节安装面，无需额外加工转接支架，卡钳本体的轮廓避让空间经过校核，

　　在车轮转向达到最大角度、制动盘受热膨胀达到极限形变量时，卡钳本体不会与轮毂、防尘罩、悬架摆臂发生运动干涉，完全满足整车装配的边界要求。从结构设计逻辑来看，该卡钳采用浮动式卡钳的经典架构，本体采用铸铁材质，通过激光扫描原始铸铁件获取点云数据后逆向重构，在建模过程中重点优化了受力集中区域的圆角过渡，在制动分泵推力作用下，卡钳的钳体受力变形量控制在0.05mm以内，避免大制动力矩下出现摩擦片偏磨、制动抖动的问题；卡钳上的多个定位凸台分别承担摩擦片导向、分泵安装定位、防尘罩卡接的功能，每个凸台的形位公差都经过实际装车验证，摩擦片滑动槽的间隙控制在0.2-0.3mm之间，既保证摩擦片在制动解除后可以顺利回位，避免拖磨，

　　又不会因为间隙过大导致制动时出现异响。在逆向建模的过程中，首先通过三维扫描获取原始铸件的全尺寸点云，剔除扫描过程中产生的噪点、铸件表面的砂眼瑕疵数据，在曲面重构阶段保留了原始铸件的拔模斜度与壁厚均匀性，整体壁厚维持在8-12mm之间，既保证钳体的结构刚度，又控制了零件的整体重量，避免簧下质量过度增加影响悬架响应特性；卡钳中部的环形避让区域完全对应制动盘的外圆轮廓，两侧的摩擦片安装座对称分布，保证两侧摩擦片的受力均匀，在制动过程中可以实现同步贴合，减少制动踏板的虚位行程。从实际生产适配的角度，该卡钳的三维模型完全兼容铸造生产的工艺要求，所有的安装孔位都预留了机加工余量，在小批量试制场景中，也可以通过3D打印工艺制作样件，

　　用于台架测试的装配验证、制动管路的走位校核，在没有现成成品件的维修、改装场景中，该模型可以直接用于铸件开模、机加工编程的参考，缩短定制零件的开发周期。在制动系统的匹配计算中，该卡钳适配的制动分泵缸径经过匹配，配合7.5英寸制动盘可以产生足够的制动力矩，满足整车载荷1.2吨以下车型的前轮制动需求，卡钳本体的散热结构通过轮廓的凹凸设计增加了与空气的接触面积，在连续制动的工况下可以更快将摩擦产生的热量传导出去，降低制动热衰退的风险。
