LG化学60.8V车用储能电池结构设计

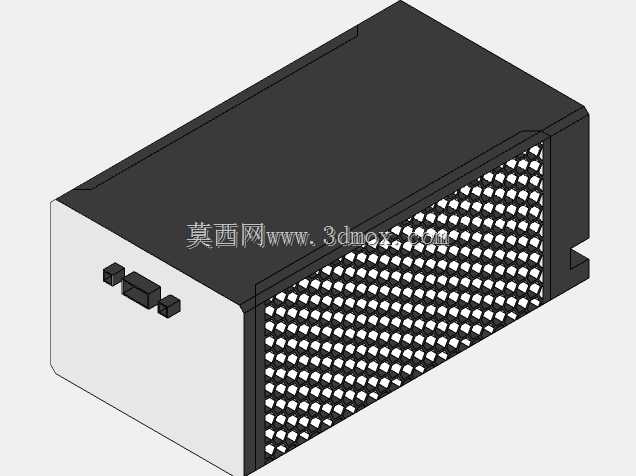

　　这款60.8V规格的LG化学动力电池单元，在新能源乘用车动力系统、小型离网储能站点的适配场景中有着明确的定位，建模过程中优先还原了产品在实际装车与落地部署时的结构约束，没有做多余的艺术化修饰。从结构布局来看，主体采用长方体模块化壳体设计，壳体侧面预留的网格状通风结构是建模时重点还原的细节，该结构对应实际产品的风冷散热路径，在持续大电流充放电工况下，可通过网格孔隙完成壳体内部电芯模组与外部环境的热交换，避免热量在密闭壳体内堆积引发的性能衰减。壳体端面布置的三个高低压接插件接口，建模时严格对齐了实际产品的接插件排布间距与凸台高度，其中两个小尺寸接口对应低压信号采集回路，负责向整车BMS传输电芯电压、温度等实时运行参数，中间大尺寸接口为高压动力输出端，承担动力回路的电流传输功能，接插件周边的凸台结构做了加强筋过渡处理，可降低车辆行驶过程中振动对接插件连接可靠性的影响。

　　在安装边界的还原上，壳体侧边预留的卡扣式安装位尺寸完全匹配车用电池舱的标准安装导轨，不需要额外设计转接支架即可完成快速固定，安装位的卡扣间隙预留了0.8mm的装配公差，可抵消整车运行时的车架形变带来的装配应力。壳体的边角位置全部做了R5的圆角过渡处理，一方面可避免安装过程中尖锐边角划伤操作人员或周边线束，另一方面也能提升壳体的抗冲击性能，在发生轻度碰撞时分散应力，避免壳体开裂损坏内部电芯。从功能适配角度，该电池单元既可以单组使用为低速电动车辆提供动力输出，也可以多组串联组成更高电压等级的储能电池簇，匹配离网光伏储能系统的储电需求，建模时保留了壳体表面所有的结构特征，没有对散热网格、安装卡扣、接插件凸台等功能性结构做简化处理，方便后续设计人员在此基础上完成电池舱布局、散热系统匹配、高压线束走向排布等衍生设计工作。

　　建模过程中对壳体的壁厚做了符合工程实际的还原，主体壳体壁厚设置为2.5mm，兼顾结构强度与轻量化需求，散热网格的筋条宽度设置为1.2mm，既保证通风开口率满足散热要求，也能避免网格结构过于脆弱在装配过程中发生断裂。接插件位置的壳体局部加厚到4mm，提升接插件安装位置的结构强度，避免反复插拔接插件时造成壳体连接处开裂。整体结构没有冗余的装饰性设计，所有外露特征都对应实际的功能需求，完全贴合车用动力电池模块化、易装配、易维护的设计原则，可直接用于新能源汽车动力系统布局验证、小型储能站设备集成的三维方案评审环节。
