北美充电标准NACS充电入口结构设计

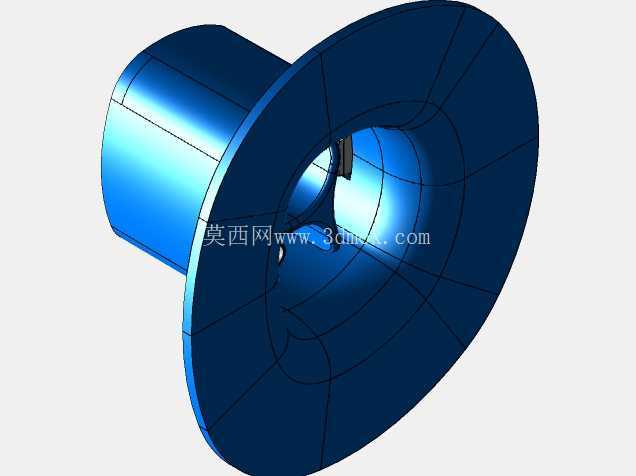

　　在新能源汽车补能体系的硬件布局中，充电接口作为车端与桩端能量交互的核心物理载体，其结构合理性直接决定了充电过程的连接可靠性、操作便捷性与长期使用耐久性。本次呈现的NACS充电入口结构，是适配北美充电标准的车端充电连接基座，整体采用带法兰盘的筒式主体构型，法兰端面作为车身上的安装贴合面，可直接与车身侧围的充电口安装位贴合固定，筒状主体向车身内部延伸，为内部导电端子、锁止机构、密封组件预留充足的布置空间。从实际应用场景来看，该充电入口主要搭载于采用北美充电标准的纯电动乘用车型，既适配特斯拉自有品牌的超充网络补能场景，也兼容其他符合NACS标准的第三方交直流充电设备，能够覆盖日常家用交流慢充、公共场站直流快充等全场景补能需求，用户操作时仅需将充电枪对准入口插入，即可通过内部的导向结构自动完成对位，无需反复调整角度，大幅降低了非专业用户的操作门槛。

　　从功能特性层面分析，该入口的内腔采用渐变式导向曲面设计，入口处的扩口结构能够允许充电枪存在一定的插入角度偏差，随着插入深度增加，内腔曲面逐步收束，将枪头精准引导至端子对接位置，避免硬插导致的端子磨损或结构磕碰；法兰盘上预设的安装点位可匹配车身钣金的安装孔位，配合密封胶圈能够实现充电口与车身之间的IP67级防护，防止雨天行车或高压洗车时水分渗入车身内部造成电路故障；筒身内部预留的锁止机构安装槽，可适配电子锁止装置，充电过程中锁舌弹出卡住枪头卡扣，避免充电过程中枪体意外脱落导致的充电中断，同时也能防止非授权人员随意拔枪。

　　在设计思路的考量上，该结构优先平衡了安装兼容性与使用可靠性，法兰盘的外径尺寸经过多轮车身匹配验证，既能够覆盖多数现有车型充电口的安装开孔尺寸，无需对车身钣金做大规模改动即可完成适配替换，又不会因为尺寸过大突出车身表面影响外观整体性；筒身的轴向长度经过精准计算，既保证内部端子有足够的爬电距离满足高压安全要求，又不会过度侵入车身内部的布置空间，给周边的线束、控制器预留足够的安装余量；内腔的端子安装位采用模块化设计思路，可根据交直流充电的不同功率需求，灵活配置不同载流能力的导电端子，无需改动外部主体结构即可覆盖从7kW交流慢充到250kW直流快充的不同功率等级需求。从安装边界与尺寸配合来看，法兰盘的贴合面平整度控制在0.1mm以内，保证与车身钣金贴合时不会出现缝隙导致的风噪或漏水问题；筒身外壁与车身安装孔之间预留了0.5mm的装配间隙，可抵消车身制造过程中的钣金公差，降低装配难度；入口端面的倒角处理不仅能够提升插入导向性，也能避免尖锐边角在用户操作时造成划伤，同时在充电枪插入时减少对枪头密封圈的磨损，延长密封组件的使用寿命。

　　在长期使用的耐久性设计上，该结构的主体采用高强度工程塑料材质，具备耐紫外线、耐高低温、抗化学腐蚀的特性，能够适应户外停放时的暴晒、严寒以及道路扬尘、洗车清洁剂等复杂环境，不会因为长期环境侵蚀出现材质脆化、表面褪色等问题；内部的导向曲面做了耐磨处理，可承受万次以上的插拔循环而不出现明显磨损，保证整个产品生命周期内的对位精度始终符合设计要求。对于整车结构设计工程师而言，该结构的三维数模可直接用于充电口区域的布置校核，验证与周边外覆盖件、内部线束、充电控制器的空间间隙，避免出现装配干涉；对于充电设施适配工程师而言，可通过该数模掌握NACS接口的车端尺寸边界，优化充电枪头的结构设计，提升枪与座的配合精度；对于三维建模从业者而言，该结构的曲面设计、法兰安装结构、内腔导向特征都具备较高的参考价值，可作为同类充电连接产品设计的参考范本，理解车端接口在空间布置、功能集成、安装适配等多维度的设计权衡逻辑。
