北美充电标准NACS高压连接器结构设计

　　在新能源汽车补能体系的硬件落地环节，充电接口的标准化设计直接决定了跨品牌补能的兼容性与使用可靠性，本次涉及的NACS 1KV连接器，正是适配北美充电标准的高压直流充电接口核心部件，其结构设计围绕车载端与充电枪端的可靠对接展开，覆盖了从公母端配合、绝缘防护到端子排布的全维度工程考量。

　　从实际应用场景来看，这类连接器主要部署在新能源乘用车的车身侧充电口位置，同时也适配公共直流快充桩、家用壁挂式快充桩的枪端输出接口，需要适配-40℃到85℃的户外工作温域，同时要耐受车辆行驶过程中的振动、泥水飞溅、紫外线老化等复杂工况，在充电过程中需要承载最高1000V的直流电压与最高上百安培的持续电流，因此结构设计上首先要解决的是绝缘隔离与载流端子的固定可靠性。

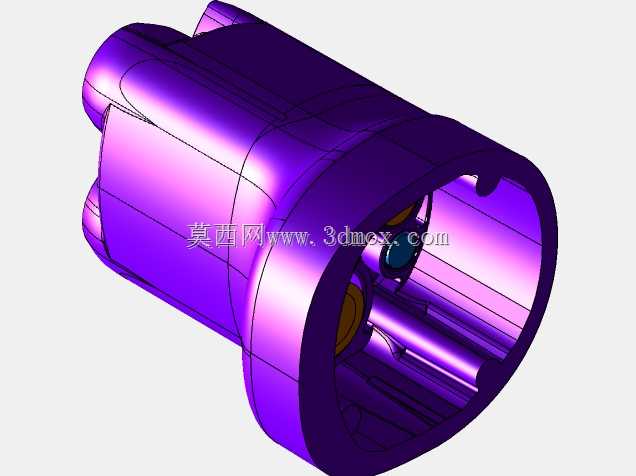

　　从结构功能特性来看，该连接器采用圆筒式插接导向结构，外侧的壳体采用一体化的绝缘耐候材质成型，插接端设置了多级导向倒角，能够在对接过程中自动修正±5mm范围内的插接偏移，降低用户插枪时的对位难度；壳体内部设置了独立的端子安装腔，高压直流正负极端子、接地端子、信号通讯端子分别布置在不同的腔体内，腔体之间设置了绝缘隔断筋，能够避免高压端子之间的爬电距离不足问题，同时在端子尾部设置了线缆密封结构，采用径向压缩的密封圈实现线缆与壳体之间的IP67级防护，防止水汽、灰尘进入连接器内部引发绝缘故障。

　　在设计思路的落地层面，该连接器的外形采用类圆柱的阶梯式结构，靠近安装法兰的位置设置了环形的加强筋，既能够提升壳体的结构强度，避免插接过程中受力开裂，也能够作为安装限位的基准面；安装法兰端设置了均匀分布的安装孔位，能够直接通过螺栓固定在车身充电口的安装支架上，安装边界与现有主流美系车型的充电口安装位完全兼容，不需要对车身钣金做额外修改即可实现替换适配。插接端的内壁设置了防呆定位槽，与枪端的定位凸台配合，能够完全避免反插、错插的问题，同时在锁紧位置设置了弹性锁止卡扣的配合位，插接到指定位置后能够自动锁止，防止充电过程中枪体意外脱落。

　　从尺寸与安装边界来看，该连接器的整体轴向长度控制在合理范围内，不会过度占用车身翼子板内侧的布置空间，径向最大尺寸适配常规车型充电口的开孔尺寸，端子的伸出长度经过精确计算，插接过程中首先是接地端子优先接触，之后是高压端子接通，最后是信号端子连通，拔枪过程中则是信号端子首先断开，之后高压端子断电，最后接地端子分离，从结构逻辑上保证了充电过程中的用电安全，避免带电插拔引发的拉弧问题。壳体外侧的表面做了哑光耐磨处理，能够耐受长期插拔过程中的摩擦损耗，同时材质本身具备耐紫外线、耐洗车化学试剂腐蚀的特性，长期户外使用不会出现材质脆化、褪色等问题。内部的载流端子采用高导铜材加工，表面做了镀银处理，降低接触电阻的同时提升抗氧化能力，端子与线缆的连接采用超声波焊接工艺，保证大电流通过时的连接可靠性，避免长期使用后接触电阻升高引发的发热问题。

　　在实际的结构验证环节，这类连接器需要经过上万次的插拔寿命测试、振动冲击测试、高低温循环测试、防水防尘测试等多项可靠性验证，每一处结构的倒角、壁厚、筋位布置都经过反复优化，比如插接导向段的倒角角度经过多轮调整，既保证导向顺滑，又不会因为倒角过大导致插接间隙过大影响防护性能；内部绝缘隔断筋的高度经过爬电距离计算，满足1KV电压下的安全绝缘要求，同时不会过度占用内部空间导致端子布置困难。安装法兰的厚度经过强度仿真验证，在承受插拔过程中的侧向力时不会出现变形断裂，安装孔位的位置度公差控制在±0.1mm范围内，保证安装时能够顺利对位。
