特斯拉NACS北美充电标准连接器入口结构

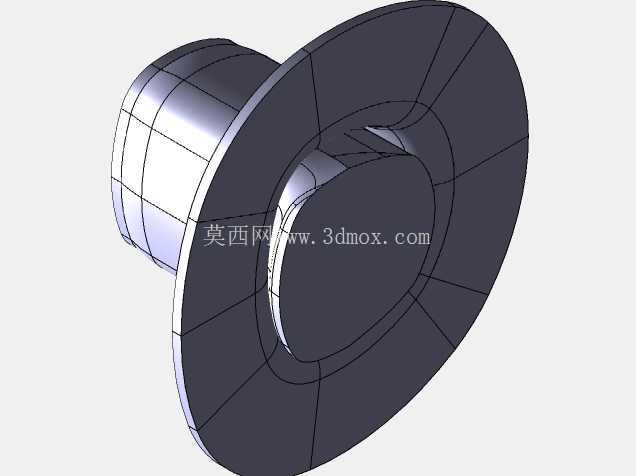

　　在新能源汽车补能体系的硬件落地环节，车端充电接口的结构合理性直接决定了充电操作的便捷性、连接可靠性以及长期使用的耐久性，本次呈现的NACS 500V连接器入口，正是适配北美充电标准的车端受电接口结构，对应特斯拉主导推进的统一充电接口规范，目前已成为北美地区新能源汽车充电接口的主流选型方向。从实际应用场景来看，该接口安装于新能源汽车车身侧围或后翼子板的充电口安装位，是车辆与外部充电枪建立电气连接的唯一物理载体，日常使用中需要覆盖私人充电桩慢充、公共直流桩快充、第三方便携充电设备连接等全场景补能需求，同时还要适配不同使用环境下的插拔操作，包括雨天户外使用、低温环境操作、不同力度的人工插拔等工况，因此结构设计上需要兼顾密封性能、机械强度、插拔导向性以及电气安全间隙。从功能特性层面拆解，该接口采用单扁轴式的插合界面设计，区别于传统多针分散布局的直流充电接口，将功率引脚、信号引脚、接地引脚集成在统一的圆柱插合腔内，大幅缩小了接口的整体体积，对应的充电枪端也能实现更轻量化的结构设计，降低用户插拔时的手持重量。接口外侧的法兰安装盘是核心的安装基准面，盘面上预留的环形密封槽用于嵌装橡胶密封圈，当接口通过法兰盘固定在车身充电口安装支架上时，密封圈被压紧在法兰面与车身钣金之间，实现IP67级别的密封防护，避免洗车、雨天行驶时的水汽进入车身内部，同时也能阻挡行车过程中的灰尘、泥沙侵入接口内部。

　　插合腔内部的引脚布局做了防呆设计，不同功能的引脚长度存在梯度差，接地引脚长度最长，在充电枪插入过程中最先实现接地连接，拔出过程中最后断开接地回路，从物理结构上避免带电插拔过程中的触电风险；信号引脚长度次之，功率引脚长度最短，只有当充电枪完全插合到位后，功率引脚才会接触导通，从机械结构层面匹配充电控制逻辑的安全要求。从设计思路来看，该接口摒弃了传统充电接口复杂的锁止机构外置设计，将锁止卡槽集成在插合腔的内壁位置，充电枪插入后，枪端的锁止销会卡入该卡槽内实现机械锁止，避免充电过程中枪体意外脱落，解锁操作通过枪端的按键触发即可完成，无需在车端额外设置复杂的锁止执行机构，既减少了车端的零件数量，也降低了故障概率。

　　接口的整体外形采用圆柱筒体加圆形法兰的结构，筒体部分伸入车身钣金内侧，用于连接车内高压线束与信号线束，筒体的外径尺寸做了严格的边界控制，避免与车身内侧的加强筋、线束卡扣、翼子板安装支架产生干涉，法兰盘的直径覆盖了车身充电口的开孔范围，边缘做了圆弧过渡处理，避免安装时割伤线束或者划伤安装人员。安装边界方面，法兰盘上的安装孔位采用对称布局，适配M5规格的固定螺栓，安装孔的位置度公差控制在±0.1mm范围内，保证接口安装后与车身外表面的充电口盖板对齐，不会出现盖板关闭后缝隙不均的问题；筒体伸入车身内部的长度经过精准核算，既保证尾部的线束连接端子有足够的操作空间进行线束压接与固定，也不会过多占用车身内部的布置空间，给周边的高压线束走线、充电口照明灯、盖板铰链等部件留出充足的安装余量。

　　插合腔的入口位置做了大角度的导向倒角，用户在充电时不需要完全精准对准，只要将充电枪靠近接口入口，倒角面就会引导枪头滑入插合腔内，降低夜间充电、视线不佳情况下的操作难度；插合腔内壁的表面粗糙度控制在Ra1.6以下，减少插拔过程中的摩擦阻力，经过上万次插拔测试后，内壁的磨损量仍能保证插合间隙在合理范围内，不会出现接触不良或者松动的问题。接口的材质选择上，法兰与筒体外壳采用高强度阻燃PBT材料，具备优异的绝缘性能与耐高低温性能，在-40℃到85℃的环境温度范围内都能保持结构强度不变形，内部的引脚采用高导电率的铜合金材质，表面镀银处理，降低接触电阻，避免大电流充电时出现过热问题，引脚与外壳之间的绝缘件采用耐高温的PA66加玻纤材料，保证高压引脚与外壳之间的绝缘电阻满足安全规范要求。在实际装车验证环节，该结构需要通过机械冲击测试、振动测试、盐雾测试、防水防尘测试等多项车规级验证，比如在整车10年使用寿命周期内，接口要承受至少10000次的插拔循环，插合面的磨损不能影响电气连接性能；在整车行驶过程中的振动工况下，接口内部的引脚不能出现松动移位，避免出现充电中断的问题；在沿海地区的盐雾环境下，接口的金属部件不能出现锈蚀，保证导电性能与机械强度稳定。
