双支耳弧形底座支撑固定支架结构

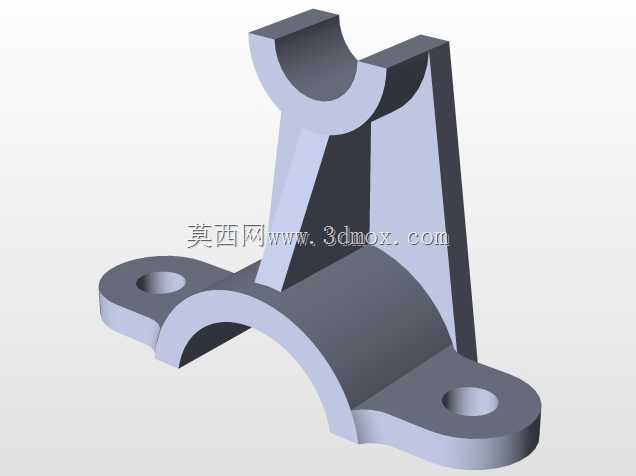

　　这类带弧形贴合面的双支耳支撑件，在中小型机电设备的管线固定、轴类辅助支撑场景里十分常见，日常做设备改型、工装搭建时经常会碰到类似的结构需求。从结构本身来看，底部的弧形内凹面是核心的贴合定位面，设计时需要匹配被支撑圆柱构件的外圆直径，保证安装后两者能够完全面接触，避免点接触或者线接触带来的应力集中，防止长期受载后出现支撑件变形、被固定构件表面压损的问题。两侧向外延伸的安装耳板上开有贯通的光孔，是用来穿装螺栓完成整个支座与安装基面的固定，耳板的厚度需要根据实际承受的载荷大小核算，既要保证螺栓拧紧时耳板不会发生翘曲变形，也要预留足够的承压面，避免螺栓预紧力压溃基面或者耳板接触面。上部的U型开口槽是用来承托需要固定的杆件或者管线，槽的圆弧半径同样要匹配被承托件的外径，开口的宽度要保证被承托件能够顺利卡入，同时槽两侧的立板是主要的承力结构，立板与底部弧形底座之间做了三角形的加强筋过渡，这个加强结构是整个支座刚度的关键，没有加强筋的话，上部受垂直向下的载荷时，立板与底座的连接位置很容易出现应力集中，长期受交变载荷的话甚至会出现焊缝开裂或者本体断裂的问题。

　　做这类零件的三维建模时，首先要确定核心的安装边界：底部弧形面的曲率半径决定了这个支座能够适配的圆柱基面直径，两个安装耳板上的孔中心距要和安装基面上的预留螺孔位置完全对应，孔的直径要比选用的螺栓直径大0.5到1毫米，预留安装时的位置调整余量，避免加工误差导致装不上。上部U型槽的中心高度是关键的安装尺寸，这个尺寸直接决定了被支撑件的安装高度，设计时要考虑被支撑件的安装高度公差，必要时可以在槽内预留调整垫片的安装空间。立板的厚度一般取耳板厚度的1.2到1.5倍，因为立板不仅要承受垂直方向的载荷，有时候还要承受被支撑件带来的侧向推力，厚度不足的话侧向受力时很容易发生歪斜。加强筋的厚度不需要做的太厚，一般取主体壁厚的0.8倍即可，太厚的话如果是铸件或者注塑件容易出现缩痕，焊接件的话也会增加不必要的重量，筋的高度要从底座弧形面一直延伸到U型槽的下部位置，保证力的传递路径连续，不要出现筋板断开导致的应力断点。

　　实际应用中，这类支座常用来固定设备上的润滑油管、冷却水管，或者小型的导杆、拉线支架，也会用在小型输送设备的侧边护栏支撑、小型电机的辅助顶紧支撑场景。安装的时候首先要把底部的弧形面和被贴合的圆柱基面完全贴合，再穿装两侧耳板的螺栓，螺栓不要一次性拧紧，先调整好上部U型槽的朝向，保证被支撑的杆件能够顺利卡入槽内，确认位置无误后再对角拧紧螺栓，避免单侧受力导致支座歪斜。如果是用在有振动的设备场景下，还可以在U型槽的内弧面粘贴一层薄橡胶垫，既可以减少振动传递，也能弥补加工时的圆弧尺寸误差，增大接触摩擦力防止杆件滑动。建模过程中要注意各个过渡位置的圆角处理，尤其是立板和底座、筋板和主体连接的位置，不要做尖锐的直角，直角位置在受载时会产生三倍以上的应力集中，很容易成为疲劳断裂的起始点，一般根据零件的整体尺寸取R2到R5的过渡圆角即可，既不影响安装配合，也能有效降低应力集中系数。另外两个安装耳板的底面要保证在同一个平面上，不然安装拧紧的时候会出现耳板变形，导致整个支座的安装精度下降，建模时可以通过统一的基准面来切削耳板的安装面，加工时也可以一次装夹完成两个面的加工，保证平面度要求。
