多耳式带侧通接口腔体连接座结构

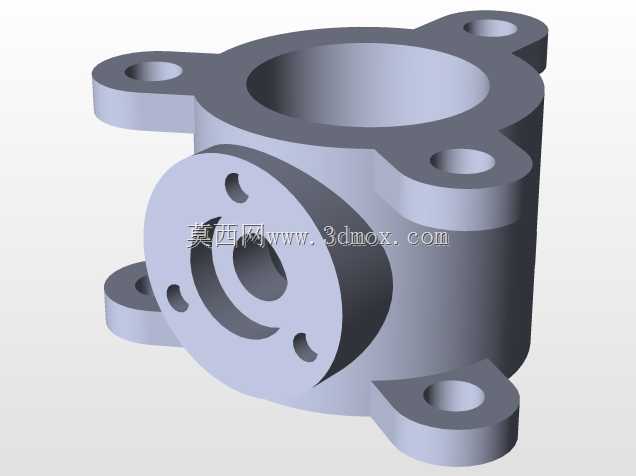

　　这类带多安装耳的侧通腔体结构，在流体控制、小型动力传输回路里的应用占比不低，日常做小型气路、低压油路的分路集成时经常会碰到类似结构。从结构本身来看，主体是中空的筒状腔体，主通孔沿轴向贯通，承担主流道的介质导通作用，侧面伸出的带孔凸台是侧流道接口，可实现介质的90度转向分路，或是外接检测元件、旁通回路的安装接口。

　　设计这类结构的时候，首先要考虑的是安装固定的可靠性，六个均布？不对，数一下安装耳：上侧两个、下侧两个、左侧？不，看结构是周向分布的带通孔凸耳，每个凸耳上的光孔是穿装螺栓用的，安装时直接通过螺栓把整个腔体固定在安装基面或是对接的部件端面上，凸耳的厚度要根据实际工作压力做强度校核，避免螺栓预紧力过大导致凸耳根部断裂，或是工作时受介质压力冲击产生形变泄漏。侧面的凸台接口同样做了带安装孔的法兰边，三个小孔沿侧接口端面周向均布，用来对接外接管路或是功能元件，端面需要做精加工，保证对接时的平面度，加装密封垫后就能实现侧接口的密封，不会出现介质渗漏的问题。

　　从安装边界来看，主体筒腔的外径决定了主流道的最大通径，设计时要根据所需的介质流量确定主通孔的内径，筒壁厚度要满足耐压要求，低压工况下壁厚取通径的1/8到1/6基本能满足强度需求，如果是高压工况还要额外做有限元应力分析，在筒壁和凸耳、侧凸台的衔接位置做圆角过渡，避免应力集中导致的结构开裂。安装耳的外伸长度要考虑螺栓安装时的操作空间，不能让螺栓拆装时和主体筒壁发生干涉，每个安装耳上的通孔直径要比所选螺栓大1到2毫米，补偿安装时的位置误差，降低装配难度。

　　实际使用场景里，这类结构可以作为小型气动系统的分气块底座，也可以作为微型液压回路的阀座集成体，或是小型水泵的泵体连接座，主通道接入主流介质，侧接口可以接压力表、溢流阀、或是分支管路，不用额外做管路转接，能有效缩小整个回路的安装体积，减少管路接头的数量，也就降低了泄漏点的数量，提升整个系统的可靠性。建模的时候要注意各衔接位置的拔模角度，如果是采用铸造工艺做毛坯，所有非加工面都要预留拔模斜度，加工面要预留足够的加工余量，侧接口和主腔体的相贯位置要做平滑过渡，减少介质流动时的阻力，避免出现流道死角导致的介质沉积，尤其是输送带有杂质的介质时，平滑的流道能减少堵塞的概率。

　　另外，安装耳的位置分布要考虑受力均匀性，周向均布的安装耳能让螺栓预紧力均匀作用在对接端面上，避免因为受力不均导致密封面出现间隙，产生泄漏。侧接口的轴线和主腔体轴线的垂直度要做形位公差约束，保证外接元件安装后不会出现偏斜，影响密封效果或是元件的正常工作。整个结构的外形没有多余的冗余设计，在保证结构强度和安装需求的前提下尽可能缩小体积，减轻重量，不管是用在小型便携设备还是固定式工业设备上都能适配。
