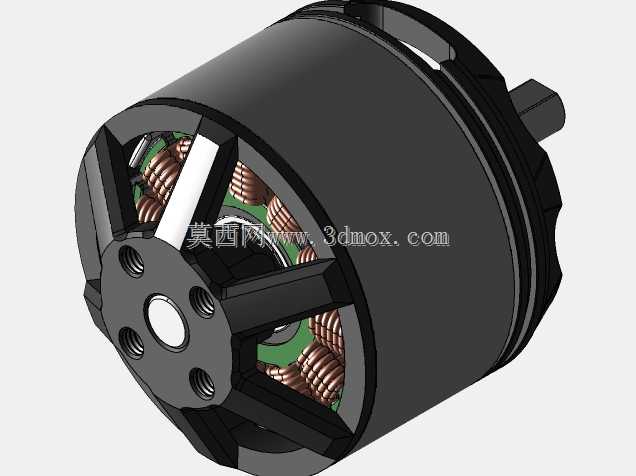

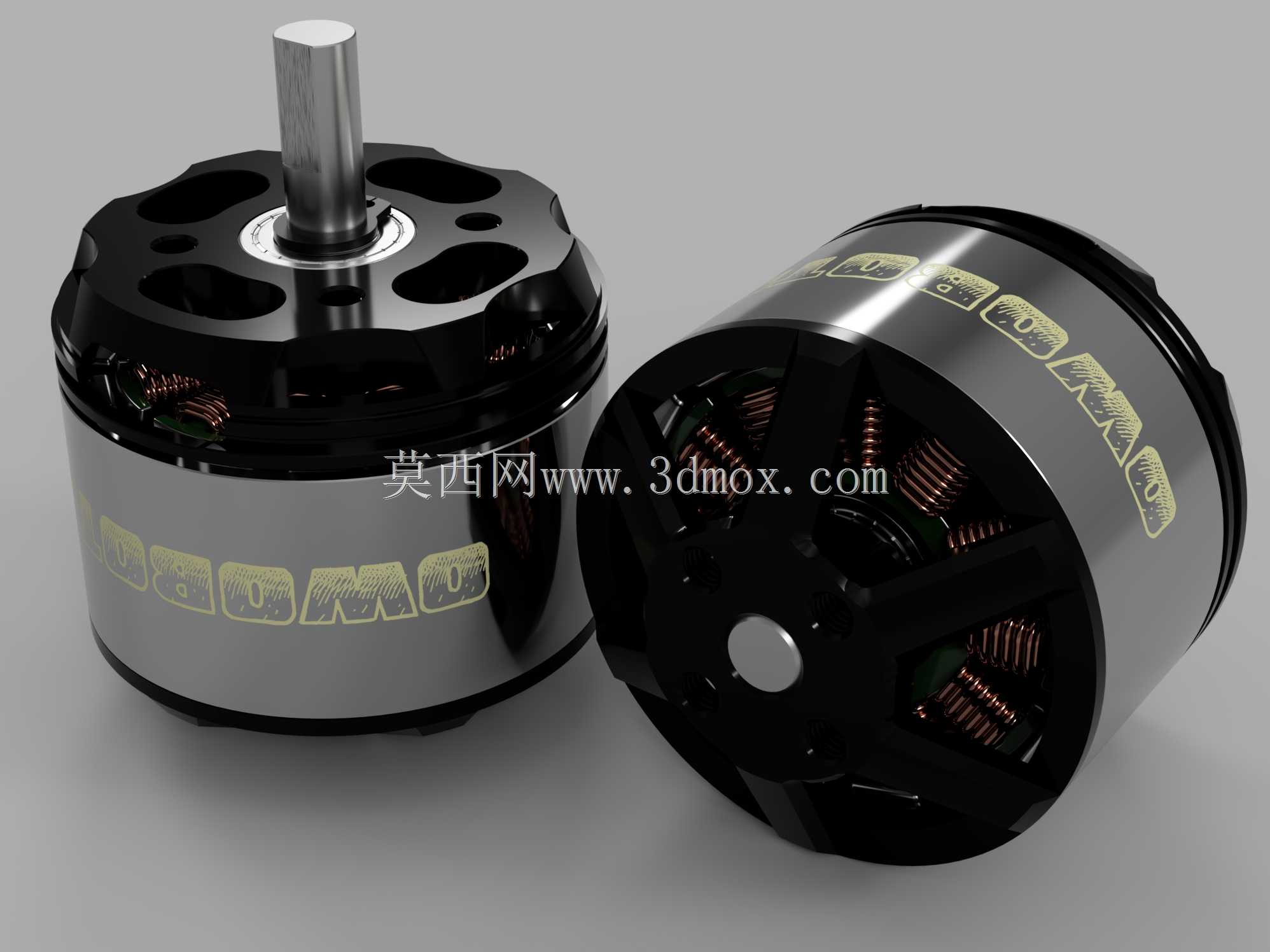

OwObotics3536外转子无刷动力电机结构

项目分类:电机 发布时间:2022-06-28 ID:662051
  • OwObotics3536外转子无刷动力电机结构
  • OwObotics3536外转子无刷动力电机结构

  这款外转子无刷动力部件,主要面向多旋翼航模、小型无人飞行器、桌面级小型动力传动实验平台的动力输出场景,区别于传统内转子电机的高转速低扭矩特性,外转子结构的设计从根源上适配了航模类设备直驱螺旋桨的使用需求,省去了额外减速齿轮组带来的传动损耗与结构冗余。从结构设计逻辑来看,定子部分采用多槽集中绕组布局,绕组排布紧密贴合定子铁芯,铁芯选用高导磁低损耗的硅钢片叠压而成,叠片间的绝缘处理充分考虑了大电流工况下的涡流损耗控制,能够在持续高功率输出时维持稳定的磁路效率。转子外壳采用高强度轻量化铝合金一体车削成型,外壳内壁粘贴的永磁体采用径向充磁排布,磁钢与外壳内壁的粘接面设计有微小的定位卡槽,避免高速旋转时磁钢受离心力作用出现移位脱落,

  转子外壳同时承担了散热壳体的作用,旋转过程中外壳表面的空气流动能够直接带走绕组工作产生的热量,相比内转子电机的封闭散热结构,持续工作的温升控制表现更优。输出轴采用高强度不锈钢材质磨削加工,轴身与转子端盖的配合面采用过盈压装加横向销钉固定的双重连接结构,能够承受螺旋桨旋转时产生的反扭矩与轴向拉力,避免轴与转子端盖之间出现相对滑动。轴伸端的轴承选用深沟球轴承,上下双轴承支撑的布局充分考虑了径向载荷与轴向载荷的承载需求,轴承与定子基座的配合采用过渡配合,既保证了旋转精度,也方便后期维护时的轴承更换。安装界面上,定子基座底部设计有四个均布的安装通孔,孔位间距匹配主流多旋翼飞行器机臂的标准安装尺寸,

  安装孔的沉头设计能够让固定螺丝的头部完全沉入基座平面,不会突出平面影响安装贴合度,出线端从基座侧面的开槽引出,出线位置设计有橡胶护线套,避免飞行过程中机臂震动导致线材与金属基座摩擦破损。从实际使用的边界条件来看,这款动力部件的定子外径为35mm级别,转子总长度36mm,整体重量控制在同级别动力部件的较低水平,能够在提供足够拉力的同时降低飞行器的整机自重,适配6S锂电池供电工况下的螺旋桨直驱需求,在搭配对应尺寸螺旋桨时,能够输出足够的静拉力满足中小型多旋翼飞行器的起飞重量要求。结构设计上充分考虑了航模使用场景的常见工况,比如飞行过程中可能遇到的轻微磕碰、急加速急减速的扭矩冲击、长时间悬停的持续温升等问题,

  转子外壳的边缘做了圆弧过渡处理,既降低了旋转过程中的风阻,也避免了尖锐边缘在装配过程中划伤操作人员或者线材。定子绕组的引线采用耐高温硅胶线,线径匹配最大持续电流的载流要求,焊接位置做了绝缘套管包裹,避免震动过程中引线之间出现短路。端盖与定子基座的配合采用止口定位,保证转子与定子之间的气隙均匀,避免气隙不均导致的运转抖动、磁拉力不平衡等问题,气隙宽度控制在合理范围内,既保证了磁能利用率,也避免了加工或者装配误差导致的转子与定子扫膛问题。从建模还原度来看,模型完整复现了绕组的排布形态、磁钢的粘贴位置、轴承的安装位、输出轴的轴肩定位结构、安装孔的位置尺寸,能够直接用于航模整机的虚拟装配干涉检查,也可以作为小型动力系统选型阶段的结构参考,帮助设计人员提前确认动力部件与机臂、电调、螺旋桨之间的安装匹配关系,减少实物打样阶段的装配干涉问题。对于从事小型无人飞行器结构设计、航模动力系统选型的工程人员来说,这类高精度的结构模型能够有效缩短前期设计阶段的尺寸核对周期,不需要手动测量实物尺寸就能完成安装边界的确认,在做整机布局时可以直接调用模型进行重心配平、安装空间校核等工作,避免因尺寸估算偏差导致的后期结构修改。
