标准法兰连接式三通管路截止阀体

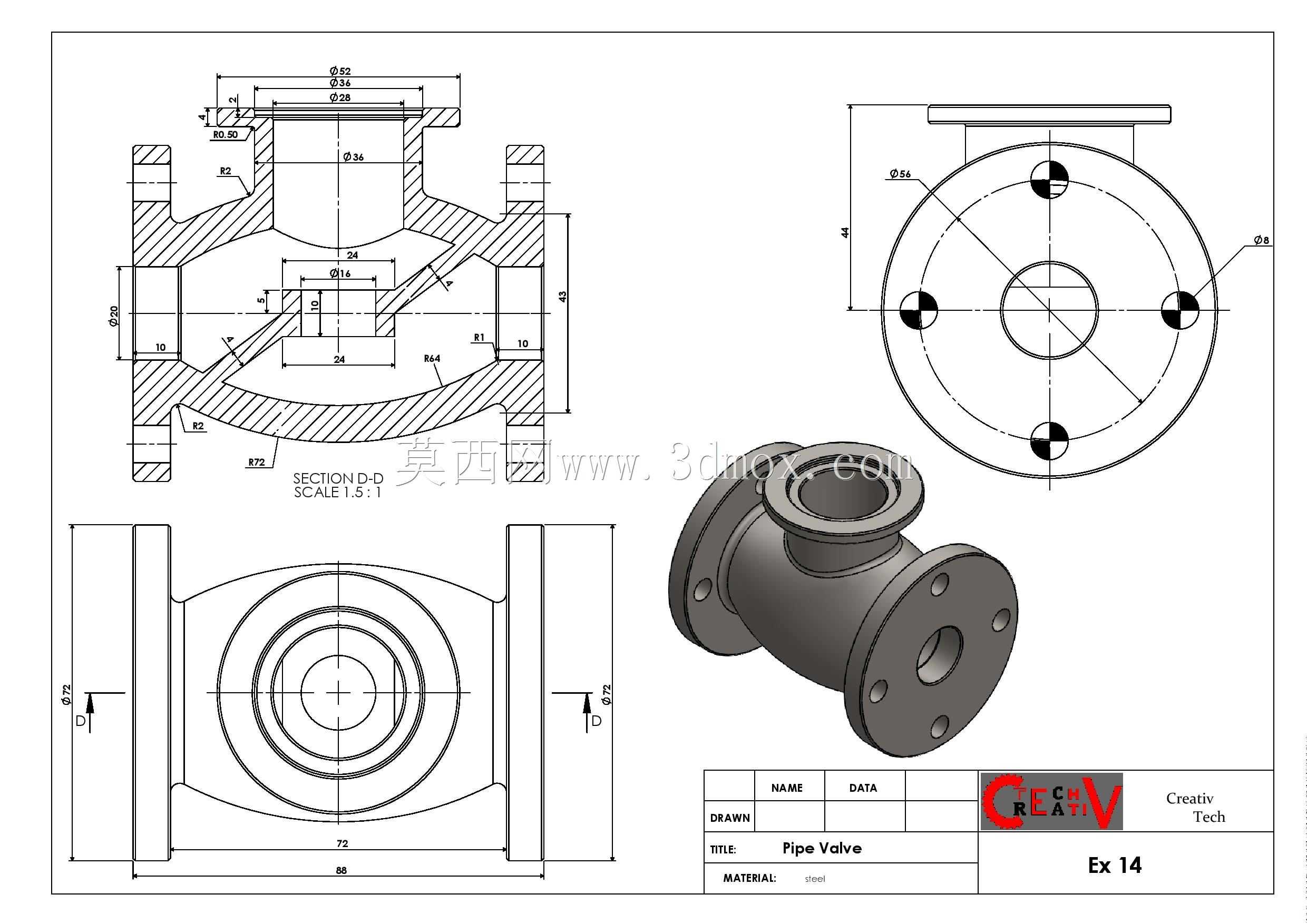

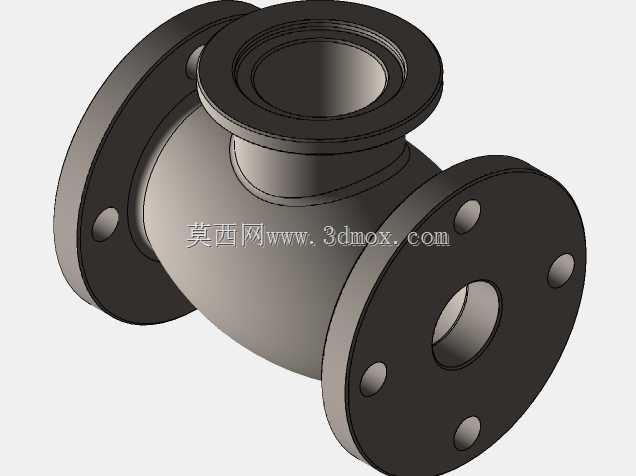

　　这款阀体是管路流体控制系统里的核心承压壳体部件，主要应用在工业给排水、化工介质输送、暖通循环管网、油气传输支路这类需要对管路通断、流向切换进行控制的场景中，作为截止类阀门的主体承载结构，它需要容纳阀芯、阀杆、密封组件等内部零件，同时承担管路连接、介质承压、流道导向的核心作用。从结构设计来看，这款阀体采用三通式法兰连接结构，三个接口端均设置标准凸面法兰，法兰盘上均匀分布螺栓通孔，能够和同压力等级的管路法兰通过螺栓副实现刚性密封连接，安装时无需额外焊接适配，拆装维护的便利性更高，适合需要定期检修阀芯密封件的管路节点。阀体内部流道采用平滑圆弧过渡设计，没有直角突变结构，能够有效降低介质流经时的局部阻力损失，减少湍流产生的概率，

　　降低介质对阀体内壁的冲蚀速率，延长整体使用寿命。在设计思路上，这款阀体的壁厚按照公称压力对应的壳体强度要求进行梯度设置，介质流入端与流出端的直段流道壁厚保持一致，中腔部位因为要容纳阀芯升降行程、安装阀座密封结构，壁厚做了加厚处理，同时在中腔顶部设置了阀盖连接的法兰止口，止口处预留密封垫片安装槽，能够保证中腔与阀盖配合处的静密封性能，避免带压介质从配合面泄漏。从安装边界来看，三个法兰端面的同轴度、垂直度公差控制在机械行业对应阀门标准的要求范围内，横向两个同轴法兰的中心距、顶部法兰与横向流道的中心高都遵循标准工作尺寸，能够直接适配同规格的通用管路安装空间，不需要现场对管路进行额外切割调整。阀体的中腔内部设置了阀座安装定位台阶，

　　台阶的尺寸精度能够保证阀座压装后与流道中心重合，避免阀芯闭合时出现偏磨导致密封失效的问题；流道转向处的内壁做了圆弧过渡处理，曲率半径经过流场仿真优化，既能够保证介质流通时的压损控制在合理区间，也能避免介质长期冲刷导致的局部壁厚减薄。在实际工况应用中，这类阀体搭配对应的阀芯、阀杆、执行机构后，可以实现对管路内水、油品、低腐蚀性化工介质的通断控制，法兰连接的形式让它既可以用在低压常温的民用给排水管路，也能通过更换适配的密封材质、调整壳体材质满足中压工况的使用需求。建模过程中，对法兰螺栓孔的位置度、中腔止口的同轴度、流道内壁的曲面连续性都做了参数化约束，修改公称通径参数时可以快速生成对应规格的阀体模型，能够覆盖常用通径段的选型建模需求，减少重复建模的工作量。阀体外部的加强筋设置在中腔与三个流道的连接拐角处，既能够提升壳体的承压抗变形能力，也不会过多增加阀体的整体重量，兼顾了结构强度与材料成本的平衡。
