OwObotics甲壳虫轻量化无刷驱动电机结构

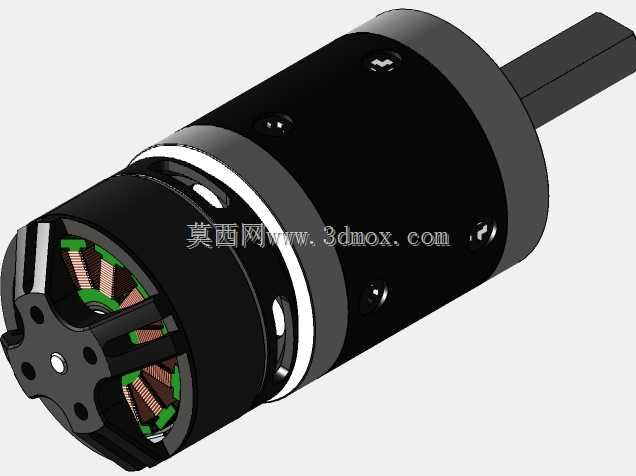

　　这款无刷驱动电机的结构设计，核心瞄准小型轻量化动力输出场景，在航模动力配套、小型桌面机器人驱动、便携智能装备动力单元这类对自重敏感、安装空间局促的应用场景中，这类紧凑结构的外转子无刷电机能够在有限的体积重量约束下，输出足够的扭矩与转速，匹配小负载高精度驱动需求。从剖视结构能看到，定子绕组采用集中式绕线布局，硅钢片叠压的定子铁芯固定在中心基座上，绕组端部做了规整的排布处理，尽可能压缩轴向尺寸，避免多余的结构占用安装空间；外转子部分采用高强度薄壁壳体结构，壳体上预留的紧固螺丝孔位沿圆周均布，既保证转子与输出轴的连接刚性，又通过均匀的孔位布局平衡转子转动时的动平衡性能，减少高速运转下的振动传导。输出轴采用扁位结构设计，

　　区别于传统光轴靠顶丝锁紧的方式，扁位配合能够传递更大的扭矩，避免负载突变时轴与连接部件出现打滑空转的问题，适配带轮、齿轮等多种传动连接件的安装需求。端盖部分采用镂空式结构设计，在保证基座安装强度的前提下，尽可能切除非受力区域的多余材料，进一步降低整体自重，同时镂空的间隙能够形成空气流通通道，在电机持续运转时带走绕组产生的热量，避免密闭结构导致的热量堆积，提升持续工作的稳定性。从安装边界来看，电机整体采用圆柱式外形，安装定位依靠端盖上的圆周均布安装孔，不需要额外的定制法兰转接件，能够直接固定在对应孔径的安装面板上，输出轴的轴向伸出长度做了严格控制，不会因为轴伸过长导致安装后整体轴向尺寸超差，适配紧凑安装空间的布局要求。

　　设计过程中优先考虑了动力密度的平衡，没有一味追求极致的功率输出而放大体积，而是针对小型便携设备的动力需求，匹配对应的绕组参数与磁钢规格，磁钢采用表贴式固定在转子壳体内壁，磁钢的充磁方向与气隙长度做了优化，在保证气隙磁场均匀性的前提下，尽可能降低磁阻损耗，提升电机的运转效率。转子与定子之间的气隙控制在均匀的小尺寸范围内，既避免气隙过小导致的装配难度提升、运转时扫膛风险，也不会因为气隙过大造成磁通量浪费、效率下降。轴承选用微型深沟球轴承，分别布置在输出端与尾端，双轴承支撑的结构能够承受一定的径向负载，适配带传动、齿轮传动带来的径向力作用，避免单轴承支撑导致的轴偏摆问题，提升运转时的同轴度。接线端的布局预留了足够的走线空间，

　　绕组引出线从尾端基座的预留孔位穿出，不会与转动的转子部件产生干涉，同时孔位处可以做密封处理，适配有一定防尘要求的使用场景。在结构细节上，转子壳体与端盖的配合面采用止口定位，装配时能够自动保证同轴度，降低装配过程中的调校难度，适合小批量组装生产时的效率提升；所有紧固螺丝的沉头深度都做了统一控制，螺丝锁紧后不会突出安装平面，避免突出的螺丝头干涉周边其他部件的布局。这类轻量化无刷电机的结构设计，核心是在小体积、低自重的约束下，平衡动力输出、运转稳定性、装配便利性三者的关系，既不会为了减重过度削减结构强度导致运转可靠性下降，也不会为了强度冗余增加不必要的重量，非常适合作为小型智能装备、航模、桌面自动化装置的核心动力部件，结构建模时对每一处配合公差、安装孔位的位置度都做了对应约束，能够直接作为选型参考、结构适配的三维依据，帮助设计人员快速完成动力单元的布局匹配，减少重复建模的工作量，也能直观展示内部绕组、磁钢、支撑结构的布局逻辑，方便针对特定使用场景做定制化的结构调整。
