OwObotics行星甲壳虫无刷驱动系统结构

　　在小型移动机器人、桌面级精密传动装置、轻量化航模动力改装这类对动力单元体积、重量、输出扭矩有严苛平衡要求的场景里，集成行星减速结构的无刷驱动系统一直是结构选型阶段的核心考量部件，这类部件不需要额外搭配独立减速箱，能大幅缩减动力段的装配空间，降低整体传动链路的同轴度误差累积。这款行星甲壳虫无刷驱动系统的设计，从一开始就瞄准了紧凑安装空间下的动力输出需求，把无刷电机的定子、转子组件和行星减速轮系完全整合在同一段筒式机壳内部，没有传统分体式电机加减速箱的对接法兰冗余结构，整个动力单元的外轮廓是连续的圆柱面，安装时只需要在对应安装位加工匹配直径的沉孔或者抱紧座即可，不需要额外设计转接法兰来抵消不同段的外径差。

　　从结构设计逻辑来看，这款驱动系统的机壳采用分段式锁紧结构，靠近输出轴的前端盖通过圆周均布的内六角圆柱头螺钉和主壳体锁紧，螺钉的沉孔完全埋入端盖平面，不会突出外圆面影响抱紧安装的贴合度；输出轴采用单出轴D型切边结构，和负载端的联轴器、带轮或者齿轮连接时，不需要额外加工键槽，依靠D型面的平面配合就能传递额定扭矩，避免了小直径轴上加工键槽带来的应力集中问题，也降低了小负载场景下的连接件加工难度。行星减速轮系布置在输出轴和无刷电机转子之间，内齿圈直接加工在主壳体的内壁上，省去了独立内齿圈零件的装配环节，既减少了零件数量，也保证了内齿圈和电机定子的同轴度，能有效降低高速运转时的齿轮啮合噪音，减少轮系的偏磨风险。

　　实际选型使用时，这款驱动单元的安装边界非常清晰，整个筒体的外径是统一的圆柱尺寸，后端的出线位置采用侧出式设计，线缆从筒体侧面的开槽引出，不会在轴向方向额外占用安装长度，对于轴向尺寸受限的安装场景，比如小型轮式机器人的轮内驱动、紧凑型机械臂的关节动力，这种出线方式能避免线缆和周边结构件产生运动干涉。机壳表面没有多余的散热鳍片结构，依靠金属壳体本身的热传导就能满足额定功率下的散热需求，安装时不需要额外预留散热风道空间，整个动力段的径向安装尺寸只需要比筒体外径大0.2-0.5mm的抱紧间隙即可，装配时可以通过抱紧座的顶丝直接固定在筒体的光面上，也可以利用前端盖上的安装孔做端面固定，两种安装方式的接口都在结构上做了预留，不需要用户自行二次加工安装位。

　　从功能特性上看，集成式的行星减速结构让这款无刷驱动系统在低转速下能输出足够的拖动扭矩，不需要搭配大电流电调做低速扭矩补偿，适合需要精准位置控制、低速平稳运行的场景，比如小型云台的驱动、精密送料机构的动力输入、桌面级CNC的进给轴动力。无刷电机的绕组和减速轮系之间设计有隔离挡片，能避免齿轮润滑脂在长期运转后渗入电机绕组内部，也能阻挡电机运转产生的碳粉（如果是有刷结构改型的场景）或者磁钢碎屑进入齿轮啮合区，提升整个动力单元的长期运行可靠性。输出轴的轴承采用前后双支承结构，前轴承靠近输出轴端，能承受一定的径向负载，适合直接驱动带轮、小直径行走轮这类有径向力的负载，不需要额外加装外置支承轴承，简化用户的整体结构设计。

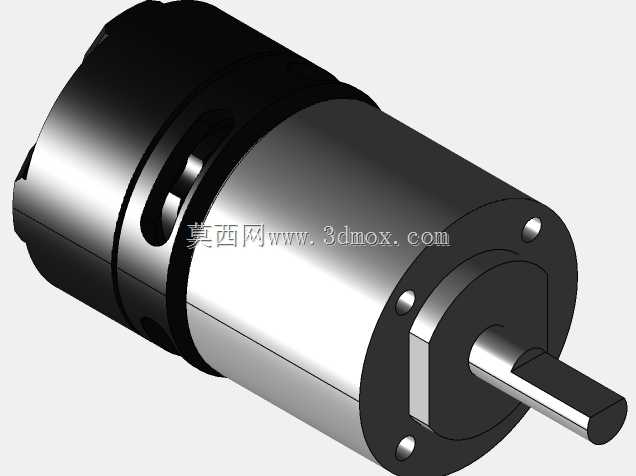

　　在三维建模的细节处理上，这款模型还原了所有装配关系的细节，包括行星轮的销轴位置、端盖螺钉的分布位置、输出轴的D型切边尺寸、侧出线的开槽位置和大小，结构工程师在做整体设备的装配设计时，可以直接把这个模型导入装配体，用来校核安装空间、检查和周边结构件的干涉情况，不需要再对模型做简化处理。模型的所有配合面都做了准确的尺寸还原，比如筒体的外圆公差带、输出轴的直径公差、前端盖安装孔的孔位间距，这些尺寸都是实际加工装配时需要用到的关键尺寸，在选型阶段就能直接用来做安装位的结构设计，不用等拿到实物样品再测量尺寸调整安装结构，能大幅缩短设备开发的结构设计周期。

　　很多工程师在做小型动力单元选型时，经常会遇到分体式电机加减速箱同轴度不好保证、装配后整体长度超差、安装接口不统一需要做多个转接件的问题，这款集成式的驱动系统从设计根源上规避了这些问题，把所有需要保证同轴度的装配环节都在部件生产阶段完成，用户只需要做简单的固定和接线就能完成动力段的装配，不需要调整电机和减速箱的对接同轴度，也不需要设计加工复杂的转接零件。对于做小型机器人、精密桌面设备、航模改装的结构设计者来说，这种高度集成的动力单元能大幅简化整体结构的设计复杂度，减少装配环节的调试工作量，同时因为没有多余的转接结构，整个动力段的重量也能控制在更低的水平，符合轻量化设备的设计需求。
