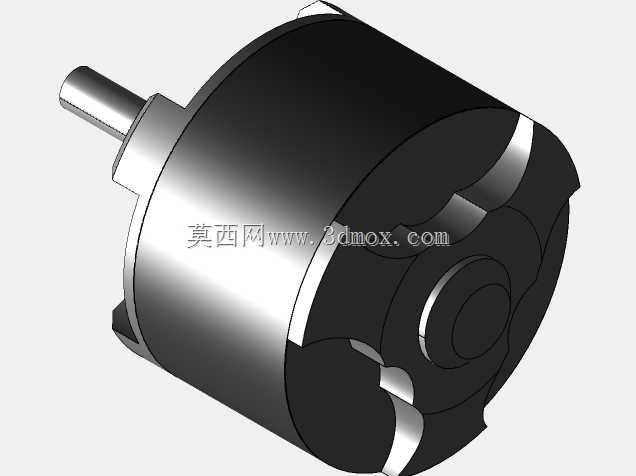

外转子无刷动力电机三维结构设计

　　这款外转子结构的动力部件，在航模动力配套、小型无人移动平台驱动领域有着非常广泛的应用场景，区别于常规内转子电机的结构布局，它将永磁磁钢直接集成在旋转外壳上，输出轴与外壳同步转动，能够在相同的定子绕组体积下获得更大的扭矩输出，适配螺旋桨、小型驱动轮这类需要直接带载的终端部件，省去了额外的减速传动结构，降低整套动力系统的重量与传动损耗。从实际选型适配的角度来看，这类电机的安装边界主要集中在前端盖的定位止口与安装孔位，设计时前端盖采用一体化的轴承座结构，内置两颗深沟球轴承支撑输出轴，能够承受径向与轴向的复合载荷，匹配航模飞行、小型地面设备行进过程中产生的振动与冲击载荷，避免轴系出现窜动或者卡滞的问题。定子部分采用叠压硅钢片绕制多槽绕组，

　　绕组排布采用集中式绕法，能够降低铜线的用量同时提升槽满率，配合外转子的多极磁钢结构，750kV的转速电压比意味着每提升1V供电电压，电机空载转速提升750转，这个参数区间刚好适配12-16V的锂电池供电场景，能够带动12-14英寸的螺旋桨产生足够的推力，满足固定翼航模、多旋翼无人机的动力需求。在结构设计思路上，旋转外壳采用拉伸铝材质一体成型，表面做阳极氧化处理，既能够减轻整体重量，又可以通过金属外壳直接将绕组工作产生的热量散发到空气中，避免长时间高负载运行出现绕组过热退磁的问题。外壳与输出轴的连接采用过盈配合加横向销钉固定的方式，能够传递大扭矩工况下的载荷，不会出现轴与外壳相对滑动的失效问题。输出轴采用不锈钢材质加工，

　　轴端做平面定位切口，方便安装螺旋桨或者传动轮时锁紧，避免带载转动时出现打滑。从安装适配的尺寸边界来看，电机主体外径42mm，机身长度38mm，输出轴直径5mm，伸出端长度12mm，前端盖的安装孔采用圆周均布的4个M3螺纹孔，孔位分布圆直径32mm，这个安装尺寸能够兼容市面上绝大多数标准航模电机安装座，不需要额外定制转接件就可以直接替换同规格的其他型号电机，降低设备迭代时的结构改造成本。在实际使用场景中，这类电机除了航模领域之外，还可以适配小型电动工具、桌面级自动化设备的旋转动力单元，因为外转子结构的转动惯量更大，运行时的转速稳定性更好，搭配对应的电调驱动可以实现平滑的转速调节，不会出现低速抖动的问题。设计时还考虑了日常维护的便利性，

　　前端盖与定子基座采用卡扣加小螺丝固定的方式，不需要专用工具就可以拆开清理内部的灰尘或者异物，轴承位置预留了润滑脂加注的微小间隙，长期使用后可以补充润滑脂延长轴承的使用寿命。磁钢与外壳内壁的固定采用耐高温结构胶粘接，同时在磁钢两端增加了薄不锈钢挡圈，避免高转速下磁钢受离心力作用脱落，最高可以支持超过10000转的空载转速，满足绝大多数小型动力场景的转速需求。绕组的引线从后端盖的中心出线孔引出，出线位置增加了橡胶护线套，避免飞行或者设备移动过程中引线反复弯折出现断线的问题，引线长度预留了100mm的冗余量，方便用户根据实际安装位置调整接线长度，不需要额外延长接线。整体结构没有多余的冗余部件，所有零件都兼顾了结构强度与轻量化的需求，在保证足够的结构刚性应对负载冲击的前提下，尽可能压缩了不必要的壁厚与材料用量，整体重量控制在180g左右，符合小型移动设备对动力部件的重量要求。
