Whyachi MS-05型机器人用开关结构

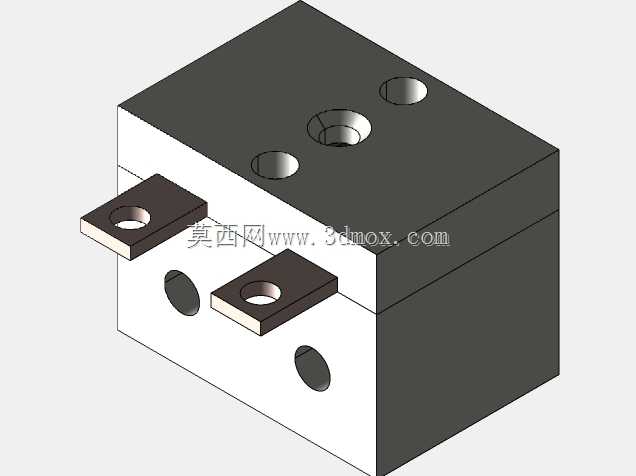

在小型格斗机器人、桌面级自动化作业单元、教学实验机器人平台的电控回路搭建中，这类小型开关是控制回路通断的核心基础部件，很多刚接触机器人结构设计的从业者容易忽略开关的安装适配性，要么选的开关安装孔位和机身碳板、铝架的开孔不匹配，要么接线端子的朝向不对导致走线和运动部件产生干涉，要么开关本体的突出高度超出机身外轮廓，在对抗碰撞或者设备移动过程中被剐蹭误触发，甚至直接撞坏开关本体导致整机断电失控。这款开关的结构设计完全围绕机器人紧凑安装场景展开，本体采用方块式叠层结构，主体分为上下两个装配层，上层顶面设置三个沉头安装孔，其中中间孔为定位销孔，两侧孔为螺丝过孔，安装时可以直接从顶面拧入螺丝固定在安装基板上，不需要在开关底部预留螺母安装空间，对于厚度仅2mm到5mm的机器人机身板材来说，这种安装方式能大幅降低装配难度，不需要在板材背面预留手拧螺母的操作空间，哪怕是机身内部空间被电池、电调、舵机占满的紧凑布局下，也能从外侧完成开关的拆装维护。开关的接线端子采用侧出式扁铜片结构，两个端子平行伸出本体正面，每个端子上都预制了圆形接线孔，既可以用焊锡直接将动力线焊接在端子上，也可以用带绝缘套的冷压端子套在铜片上通过螺丝锁紧，两种接线方式都能适配，端子伸出的长度经过控制，不会因为过长导致和相邻的电容、接线端子产生电气间隙不足的问题，也不会因为过短导致焊线时烫坏开关本体的塑料外壳。本体侧面预留的两个圆形通孔是走线避让位，当开关安装在靠近机身侧壁的位置时，较粗的动力线可以从这两个孔位旁绕过，不需要刻意弯折线缆来规避开关本体，能减少大电流动力线的弯折半径，避免线芯因为反复弯折断裂。从安装边界来看，这款开关的本体轮廓方正，没有不规则的突出结构，在三维布局时可以直接将其作为规则立方体进行占位排布，不需要额外预留不规则的避让空间，本体的高度控制在较低范围，安装后顶面和机身外壳的间隙可以控制在1mm以内，不会突出外壳表面，既避免了碰撞误触，也能让机器人机身外观更规整。开关的触发结构内置在本体内部，外部没有突出的拨杆或者按钮，通过上层和下层的相对位移实现通断触发，这种结构在格斗机器人的对抗场景中优势明显，不会因为外部的冲击把拨杆撞断，也不会因为碎屑卡进拨杆缝隙导致开关卡滞。在做结构适配的时候需要注意，顶面三个安装孔的孔距是固定的，在设计安装基板的时候要严格按照孔位坐标开孔，中间的定位孔可以和基板上的定位销配合，避免开关在长期震动下出现移位，导致接线端子受力松脱；两个接线端子的载流量可以满足小型机器人的动力回路通断需求，端子的铜片厚度足够，大电流通过时不会出现过热发烫的问题。在教学实验平台的搭建中，这种开关也可以作为电源总开关使用，方正的外形方便在铝型材框架上安装，不需要额外设计复杂的安装支架，直接用螺丝穿过顶面的安装孔就能固定在铝型材的端面上，接线端子朝向外侧，方便学生进行接线操作，也能直观看到开关的接线状态，避免接错线导致的短路问题。很多爱好者在自己加工机器人开关安装位的时候，经常会把开关的安装方向搞反，导致接线端子朝向机身内侧，接线的时候需要把手指伸进狭小的机身内部操作，这款开关的结构上做了防呆设计，只有一个方向能让安装孔和基板孔位完全对齐，装反的话螺丝无法穿过安装孔，能有效避免装配错误。另外开关本体的外壳采用高强度工程塑料，具备一定的抗冲击能力，在机器人发生碰撞、跌落的时候，外壳不会轻易开裂，内部的触点结构也不会因为震动出现接触不良的问题，适合在高震动的移动机器人场景下使用。
