直角输出减速齿轮驱动马达结构设计

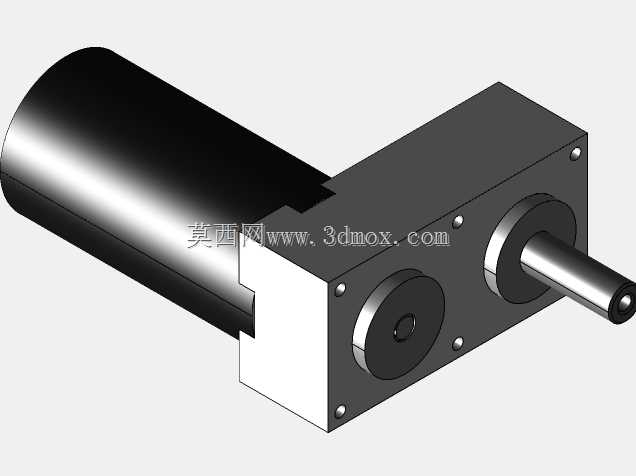

　　这款直角输出的齿轮减速驱动马达，在中小功率传动场景里的适配性非常突出，日常做非标设备选型、传动结构改造时经常会碰到这类结构的应用。从结构布局来看，它采用电机本体与减速箱直角排布的形式，电机筒段为圆柱型结构，减速箱为方正的金属壳体，输出轴从减速箱侧端面水平伸出，这种布局最大的优势是可以大幅压缩轴向安装空间，很多设备内部动力安装位轴向尺寸受限、但侧向有富余空间的场景，比如小型输送线的端驱结构、智能仓储的小型顶升旋转机构、户外移动作业小车的轮边驱动，还有一些小型工装夹具的动力输入位，用这种直角排布的减速马达比同轴直出的减速电机更省安装空间，不用额外加装转角传动的换向器，减少了传动链的零件数量，也降低了额外的传动间隙累积。

　　从功能特性上看，集成式的齿轮减速结构直接和电机本体做了一体化装配，减速箱内部的齿轮组做了平行轴与直角传动的组合排布，能把电机本身的高转速低扭矩输出，通过齿轮副的减速增扭转化为低转速大扭矩的输出特性，适配那些需要低速大扭矩驱动、对转速稳定性有一定要求的负载场景。壳体上的固定螺栓点位做了规整的排布，减速箱的方形壳体四个边角位置都预留了安装固定的螺纹孔位，不管是做法兰面贴装还是侧面支架固定，都能找到对应的安装基准，不用额外做复杂的转接支架，安装时的基准找正也更方便，输出轴为标准圆柱轴伸，带键槽结构，可以直接和联轴器、同步带轮、驱动链轮做配合连接，轴伸的长度和直径匹配常规的传动连接件规格，不用二次加工改轴就能适配大部分通用传动件。

　　做三维建模的时候，这类结构的建模重点要理清几个边界尺寸：首先是电机筒段的外径和总长度，这个尺寸决定了安装时电机侧需要预留的避让空间，尤其是筒段尾部的圆弧面，要注意和周边结构件的安全间隙，避免运行时的震动摩擦；然后是减速箱的方正壳体的长宽高尺寸，这个部分是安装定位的核心基准，建模时要把各个安装孔的孔位坐标、孔深、螺纹规格做准，因为实际装配时这些孔位直接和设备机架连接，孔位偏差会直接导致装不上；还有输出轴的中心高，这个尺寸是传动对中的核心参数，不管是和从动轴做同轴连接还是和带轮、链轮做中心距匹配，中心高的尺寸精度直接影响传动的平稳性，如果中心高偏差大，会导致传动件偏心磨损、噪音变大、传动效率下降。

　　实际选型应用的时候，要注意这类齿轮减速马达的负载匹配，它的齿轮组为平行金属齿轮搭配直角换向的传动结构，能承受的径向负载比普通的行星减速电机输出端要高一些，适合直接驱动带一定径向力的负载，比如轮式驱动的场景，输出轴直接承担车轮的径向载荷，不用额外加装承重轴承来分担径向力，简化了轮组的结构设计。同时直角输出的方向，让动力走线的布置也更方便，电机的接线端在筒段尾部，和输出轴呈90度方向，设备内部布线的时候不用在输出轴侧预留走线空间，线缆可以顺着电机筒段的轴向布置，避免和输出端的传动件产生干涉。

　　从设计思路上看，这类一体化的齿轮减速马达，把电机的电磁驱动部分和齿轮减速的机械传动部分做了集成式的壳体设计，减速箱的壳体既承担齿轮组的容纳、润滑密封功能，又作为电机端盖的一部分和电机筒段直接连接，减少了分体式连接的法兰盘零件，既减轻了整体重量，又提高了装配的同轴度，减少了分体装配带来的累积误差。壳体的金属材质一般采用压铸铝合金，兼顾结构强度和散热性能，电机运行时产生的热量可以通过筒段的金属壳体直接散出，减速箱部分的齿轮运行产生的热量也能通过方正的壳体表面快速散热，长时间连续运行时的温升控制比塑料壳体的减速马达要好很多，能适应更宽的工作温度范围。重量参数上9.4磅的自重，在同功率等级的减速马达里属于偏重的结构，也侧面说明内部齿轮组采用了全金属结构，齿轮的齿厚、轴的直径都做了加强设计，能承受更大的冲击负载，适合一些启停比较频繁、负载有一定波动的工况，比如小型设备的往复驱动、间歇式输送的驱动位，不会因为频繁的正反转启停导致齿轮打齿、轴断裂的问题。建模的时候还要注意减速箱上那个小的端盖结构，那个是减速箱内部齿轮轴的装配端盖，建模时要把端盖的固定螺丝点位、端盖的凸台尺寸做准，这个位置是后期维护时加注润滑脂、检查齿轮磨损的窗口，实际装配时这个端盖的密封性能也很重要，要预留密封槽的位置，避免润滑脂渗漏。
