316不锈钢0.5英寸内螺纹套筒结构设计

　　在流体输送管路搭建、小型机电设备装配、户外通讯设施固件连接等场景中，这类不锈钢内螺纹套筒是十分常用的过渡连接件，尤其适配0.5英寸标准英制内螺纹的对接需求，选用316不锈钢材质的核心出发点，是应对沿海高盐雾、化工区域弱腐蚀、户外长期雨淋等恶劣工况，相比普通304不锈钢，316材质添加的钼元素能大幅提升抗点蚀、抗晶间腐蚀能力，延长连接件在复杂环境下的使用寿命，避免因连接件锈蚀导致的管路漏液、固件松脱等故障。

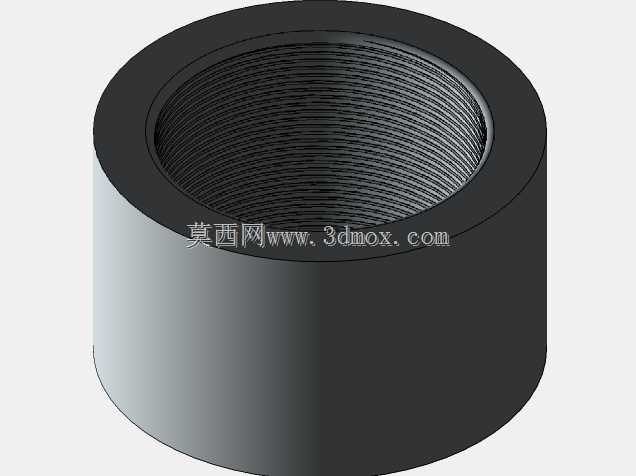

　　从结构设计逻辑来看，该套筒采用等外径圆柱筒体结构，整体外形无突出棱角，既方便在狭窄安装空间内使用扳手夹持拧紧，也能减少安装过程中对周边线缆、密封件的剐蹭损伤。设计阶段优先保证内外径尺寸的加工精度，内径与0.5英寸外螺纹接头的配合公差控制在中等精度配合区间，既不会因间隙过大导致连接晃量，也不会因过盈量太大造成装配困难、螺纹咬死。筒壁厚度经过受力校核，能够承受常规管路1.6MPa级别的工作压力，满足民用给排水、低压气动回路、通讯设备接地连接等场景的强度要求，不会在正常拧紧力矩下出现筒壁开裂、变形的问题。

　　关于螺纹部分的设计处理，当前模型中螺纹结构做了装饰性简化，这是三维建模过程中兼顾显示效果与模型运行效率的常用处理方式——在实际生产加工环节，会按照英制管螺纹的标准牙型、螺距、牙深参数加工内螺纹，保证与标准外螺纹件的旋合长度满足连接强度要求，通常有效旋合长度不小于螺纹公称直径的1.2倍，足够抵抗常规的轴向拉拔力与径向扭转力。模型中保留的螺纹视觉特征，能够帮助设计人员快速识别零件的连接属性，在装配体环境中快速完成对接定位，避免与其他光面套筒、衬套类零件混淆。

　　从安装边界维度考量，该套筒的轴向长度适配常规两个对接外螺纹接头的旋入深度，两端预留的倒角结构能够在装配时引导外螺纹件顺利对准内螺纹入口，减少螺纹错牙的概率，同时倒角位置也能容纳螺纹密封带、厌氧胶等密封辅料，避免辅料被挤压到管路内部造成流道堵塞。外圆柱面的表面粗糙度设计为普通机加工级别，既满足扳手夹持的摩擦力要求，也不会因表面过于粗糙积存腐蚀性介质，日常维护时擦拭清理也十分方便。

　　在实际选型应用中，这类套筒常用来实现两个同规格外螺纹部件的直线对接，比如两段带外螺纹的不锈钢水管对接、通讯天线支架与基座的螺纹延长连接、小型气动阀件与管路的过渡连接等场景，相比焊接式连接，螺纹套筒连接不需要动火作业，安装拆卸都十分便捷，后期维护更换部件时不需要破坏周边管路结构，尤其适合后期需要频繁调整、检修的装配场景。设计建模过程中，将内外径尺寸作为核心驱动参数，后续如果需要适配其他压力等级、其他公称直径的连接需求，只需要调整筒壁厚度、内径参数、轴向长度即可快速衍生出同系列不同规格的套筒模型，大幅提升同类型零件的设计效率，减少重复建模的工作量。
