4毫米规格六角法兰式油箱连接接头

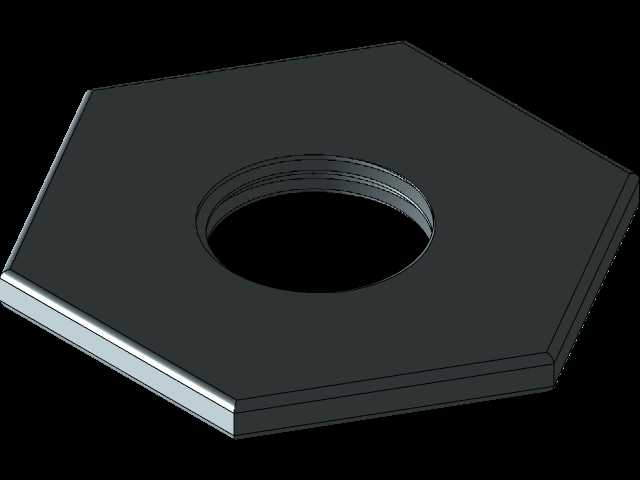

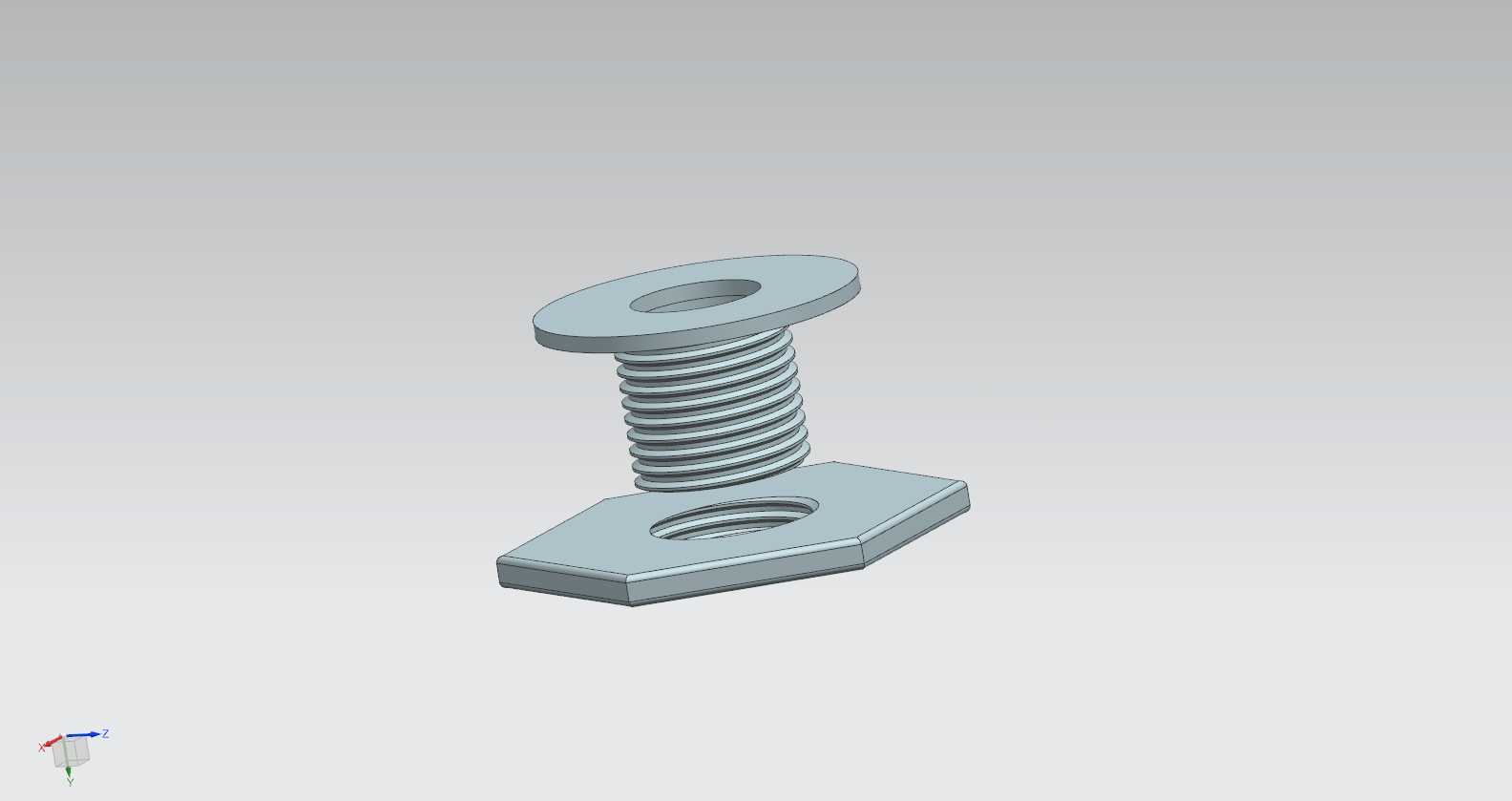

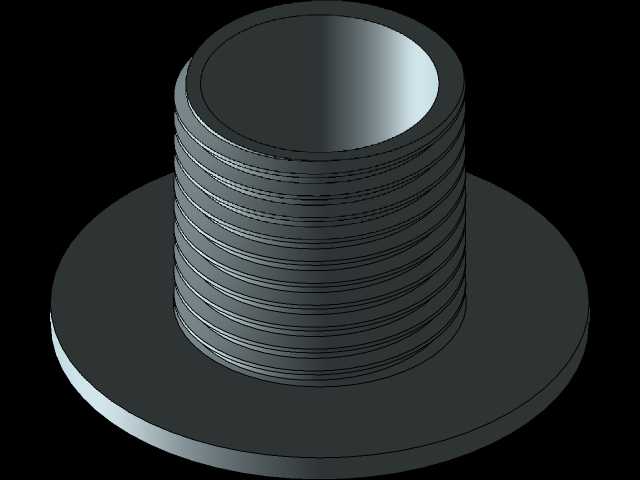

这类带六角法兰面的4毫米通径油箱接头，主要应用在小型燃油动力设备、改装越野车辆、小型发电机组以及模型级动力装置的燃油回路中，承担油箱出油端与燃油输送管路的刚性连接作用，相比传统卡套式接头，自带的法兰面能够直接贴合油箱壁面，不需要额外加装大面积平垫，就能在拧紧过程中均匀分散压紧力，避免薄壁油箱壁在长期振动下出现压痕变形甚至渗漏的问题。从结构设计来看，接头主体采用外六角轮廓，完全适配常规开口扳手的拧紧作业，现场安装不需要定制专用工装，在狭窄的设备舱空间内也能完成拆装操作，中间的通孔严格控制4毫米通径，既能够满足小功率动力单元的燃油流量需求，又不会因为通径过大导致油箱端密封长度不足，增加泄漏风险。接头靠近法兰的位置设计有多层环形密封槽，装配时配合耐油橡胶密封圈，能够在-30℃到120℃的工作环境下保持密封性能，适配汽油、柴油以及常规矿物基液压油的介质输送需求，不会因为长期浸泡出现密封圈溶胀失效的问题。在安装边界上，法兰面的厚度控制在3毫米以内，六角对边尺寸匹配19号标准扳手，安装时只需要在油箱壁开出对应直径的安装孔，将接头从油箱外侧穿入，内侧配合锁紧螺母即可完成固定，不需要在油箱壁上加工复杂的定位台阶，对钣金类焊接油箱、滚塑油箱都有很好的适配性。实际使用中，这类接头的法兰面与油箱壁的接触面积经过反复校核，既不会因为接触面积过小导致单位面积压力过大压坏油箱壁，也不会因为接触面积过大增加安装时的贴合难度，即使油箱壁存在0.2毫米以内的平面度误差，也能通过密封圈的压缩量补偿实现可靠密封。接头的管路连接端采用标准外锥面结构，能够适配同规格的尼龙燃油管、耐油橡胶管，搭配卡箍固定后可以承受1.2MPa以内的工作压力，完全覆盖常规燃油系统的工作压力区间，在设备长期运行产生的振动环境下，也不会出现管路松脱、接头渗油的问题。设计过程中特意将接头的棱角做了0.3毫米的倒钝处理，避免安装过程中锐边割伤操作人员的手套或者划伤管路表面，所有加工面的粗糙度控制在Ra3.2以内，减少燃油流动过程中的阻力，也避免粗糙表面残留杂质进入燃油回路造成喷油嘴堵塞。
