可开启式斜屋顶阳台通风采光窗结构

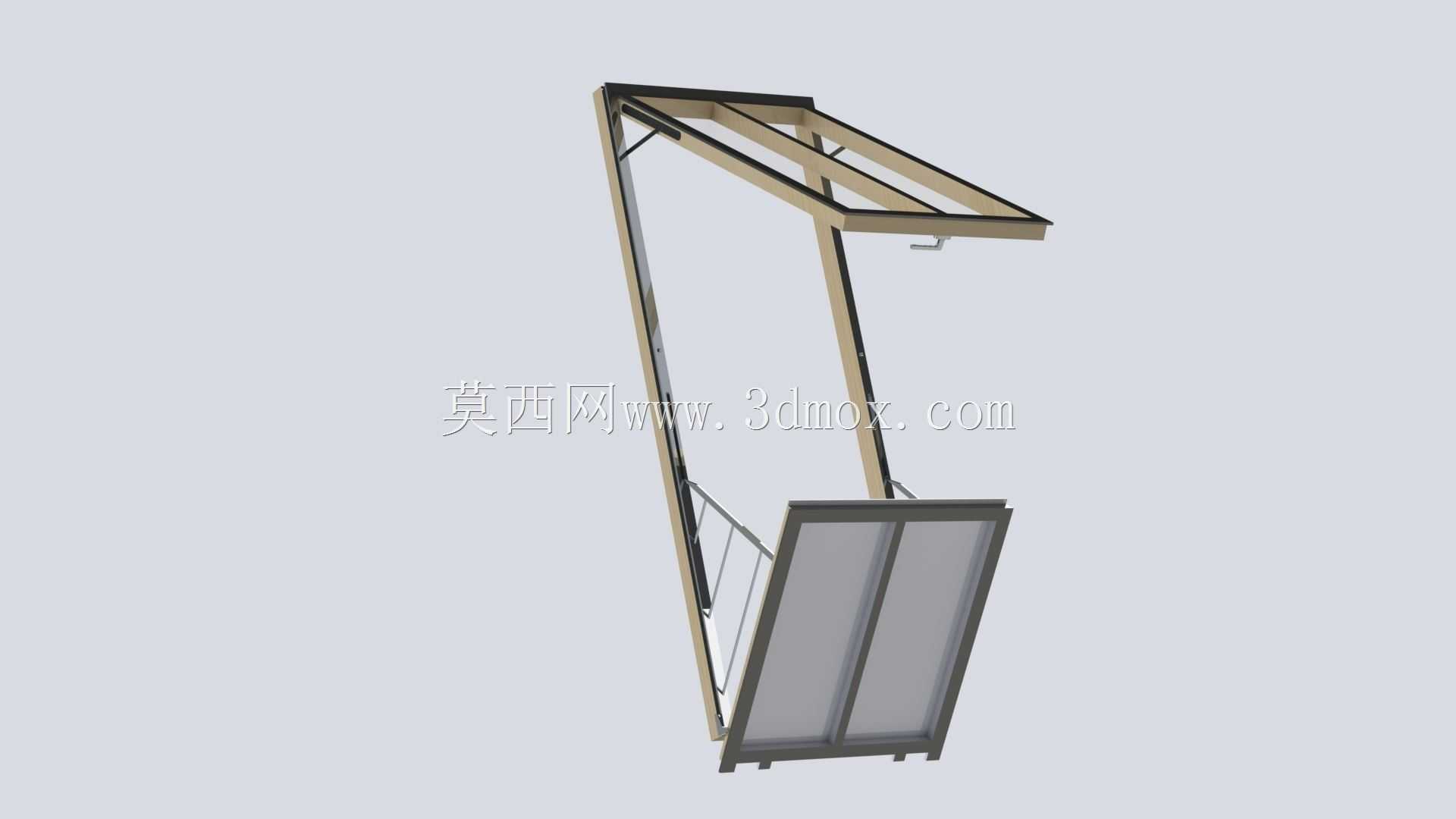

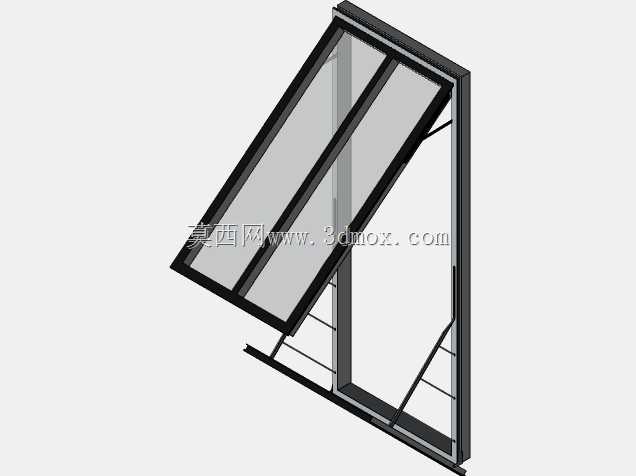

　　这款斜屋顶阳台窗的三维结构，核心适配坡屋面住宅、顶层阁楼的空间改造场景，解决传统斜屋面窗仅能小角度开启、无法拓展户外交互空间的痛点。从实际使用场景来看，常规阁楼斜窗仅能满足通风、小范围采光需求，用户无法通过窗体获得户外站立空间，而这款结构在闭合状态下与普通斜屋面窗保持一致的防水、密封、保温性能，开启后可将窗体上半部分沿屋面坡度向上翻起形成顶部遮雨檐，下半部分向外推出形成带防护栏杆的小型阳台区域，用户可站在室内侧通过开启的窗体接触户外空气，获得类似开放式阳台的使用体验，同时不需要额外破坏屋面结构做外凸阳台施工，大幅降低顶层空间的改造成本。

　　从功能特性来看，整个窗体结构分为固定框、上开启扇、下开启扇、侧边防护栏杆、锁闭机构几个核心部分。固定框采用与屋面坡度匹配的倾斜安装基准，框体四周预设防水压边安装位，安装时可直接与屋面防水层、保温层做压合密封，避免常规外窗安装后的渗漏隐患。上开启扇采用上悬式开启逻辑，开启角度可根据使用需求在0-45度区间锁定，扇体与固定框之间采用多段式铰链连接，铰链处暗藏密封胶条槽，闭合时胶条完全压合，可满足暴雨、大风天气下的密封要求，扇体玻璃采用中空钢化玻璃，兼顾保温与抗冲击性能。下开启扇采用外推式开启逻辑，开启后扇体保持垂直状态，形成阳台的前端防护面，扇体两侧联动折叠式金属栏杆，栏杆随下扇开启自动展开，栏杆间隙控制在110mm以内，符合民用建筑防护栏杆的安全间隙要求，避免儿童攀爬坠落风险，锁闭机构采用多点锁闭设计，闭合时上下扇与固定框之间有三个以上锁止点，可抵御强风天气下的窗体变形。

　　设计过程中首先锚定的是安装边界尺寸，固定框的外轮廓尺寸适配常规民用住宅的斜屋面檩条间距，宽度方向控制在标准屋面预留洞口的1180mm范围内，高度方向适配1100mm-1400mm的坡屋面竖向洞口，不需要用户额外裁切屋面结构檩条，降低安装时的结构加固成本。窗体的安装坡度适配范围覆盖15度-55度的常见坡屋面角度，框体上预设的角度调节垫块可根据实际屋面坡度调整扇体的开启轨迹，保证开启后上扇的遮雨檐角度可有效阻挡雨水飘入室内，下扇展开后保持垂直状态，不会因为屋面坡度问题出现扇体倾斜、栏杆受力不均的问题。

　　结构设计上重点考量了受力合理性，上开启扇的铰链承重位置直接连接到固定框的主受力型材上，而非连接在薄壁装饰层上，可承受开启状态下100kg以上的竖向荷载，避免大风天气下扇体脱落。下开启扇的联动栏杆采用不锈钢材质，栏杆与扇体、固定框之间的连接点均做了加强筋处理，展开后栏杆可承受每米1kN的水平推力，满足民用建筑防护结构的受力要求。窗体的密封结构采用三道胶条设计，最外侧为挡水胶条，可阻挡大部分雨水直接冲刷，中间为密封胶条，阻断空气渗透，最内侧为防尘胶条，减少室外灰尘进入室内的缝隙通道，胶条采用耐候性三元乙丙材质，可适应-40℃到60℃的环境温度变化，长期使用不会出现硬化开裂问题。

　　在实际安装场景中，这款窗体可直接替换原有同尺寸的斜屋面采光窗，不需要改动屋面的原有防水、保温结构，固定框与屋面结构之间采用膨胀螺栓连接，连接点预设在框体的隐藏式安装槽内，安装完成后用装饰盖板遮盖，不会外露螺丝影响外观。窗体的开启操作采用单把手控制，转动把手可先解锁上扇的锁止点，将上扇开启到预定角度后，继续转动把手即可解锁下扇，轻推下扇即可带动栏杆自动展开，整个操作过程不需要额外安装配件，单人即可完成开启与闭合操作。闭合状态下，整个窗体的外表面与屋面保持齐平，不会突出屋面过多影响建筑外观，同时可减少风阻，降低大风天气下的窗体受力。
