防腐型木结构立柱混凝土连接固定底座

　　在民用木结构建筑、户外景观木构、轻型木结构住宅的施工环节中，木构件与混凝土地基的连接节点一直是影响结构耐久性的核心部位，传统施工中常采用木构件直接预埋、普通角钢简单固定的方式，极易因地面返潮、积水浸泡导致木柱端部腐朽，同时节点抗剪、抗拔性能不足，在风载、竖向荷载长期作用下易出现结构偏移、连接失效的问题。这款木柱固定底座正是针对这类场景开发的专用连接构件，核心作用是实现木立柱与混凝土基座的刚性隔离连接，从根源上阻断木柱与地面潮气的直接接触路径，大幅降低木柱端部腐朽的概率，同时提供可靠的节点连接强度，满足结构荷载传递要求。

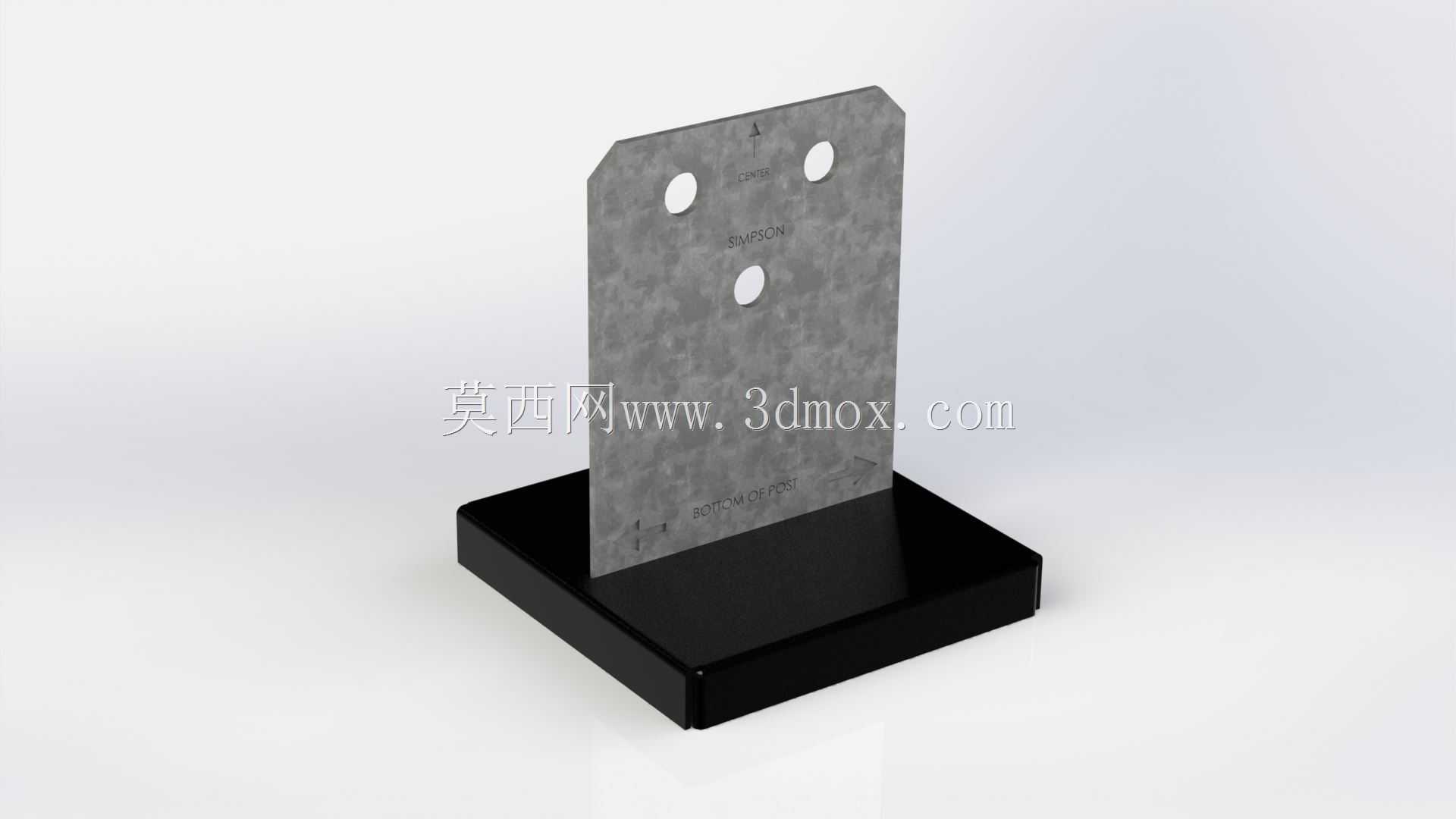

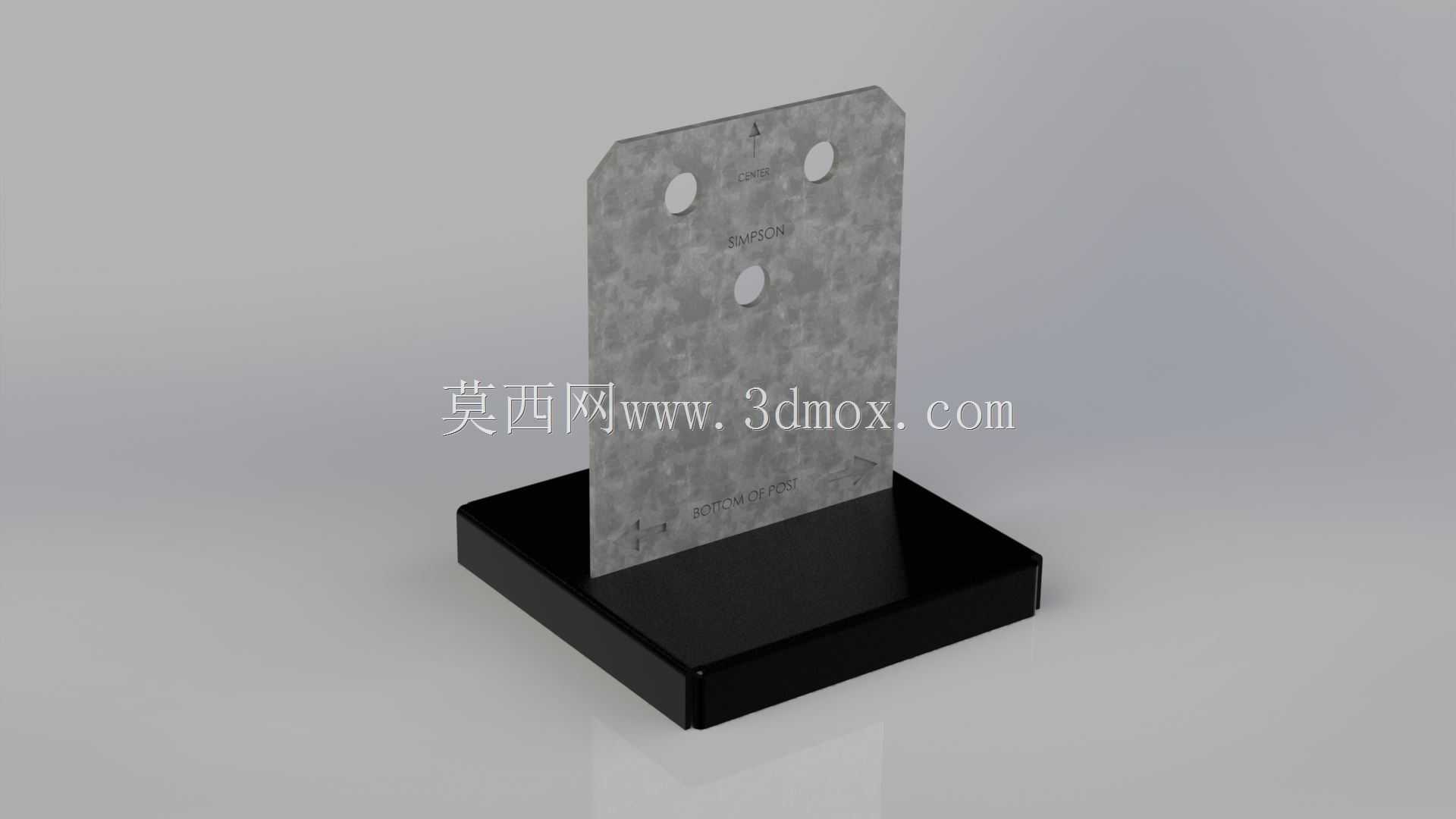

　　从结构设计逻辑来看，该构件分为两个功能区段，下部为方正的实心承托基座，采用金属材质一体成型，上表面为平整的承托面，尺寸略大于配套木柱的截面尺寸，保证木柱安装后端部完全落在承托范围内，不会出现局部悬空导致的应力集中问题；基座底部为平整安装面，可与现浇混凝土面、预制混凝土垫块表面完全贴合，避免安装后出现倾斜、虚接的情况。上部为垂直于基座的立式连接翼板，翼板与下部基座采用满焊或一体冲压弯折成型，保证连接部位的结构强度，不会在长期荷载作用下出现翼板弯折、焊缝开裂的问题。翼板上开设三个圆形安装孔，孔位按照三角形排布，相比单排双孔的排布方式，三角形孔位可同时限制木柱的竖向窜动与水平转动，安装时配套采用 lag 木螺钉穿过翼板孔位拧入木柱端部预设的导向孔内，避免直接拧入导致木柱端部劈裂，同时保证螺钉的握钉力满足抗拔要求。

　　安装边界方面，下部基座的安装孔位预设在基座四角位置，施工时可在混凝土浇筑阶段预埋膨胀螺栓套管，待混凝土凝固后将底座对准螺栓位置安放，调平后拧紧螺母完成底座固定，也可采用化学锚栓在已硬化的混凝土面上后置固定，适配新建结构与既有结构改造的不同施工场景。翼板的高度经过力学计算，既保证足够的螺钉拧入深度来传递水平荷载与竖向拔力，又不会过高导致木柱端部外露金属件过多影响后续饰面施工，翼板边缘做了圆角钝化处理，避免安装施工时划伤作业人员，也减少后期使用过程中尖锐边角带来的安全隐患。

　　从实际应用的适配性来看，该底座可适配常规截面尺寸的实木立柱、胶合木立柱，广泛用于户外廊架、木平台立柱、轻型木结构住宅的底层承重柱、庭院围栏立柱等场景，相比传统的预埋木砖、普通角钢连接方式，该底座的金属表面做了镀锌防腐处理，可适应户外高湿度、雨淋的使用环境，不会因长期锈蚀导致连接强度下降。在建模过程中，需要重点关注翼板与基座的连接圆角过渡，避免应力集中导致的结构薄弱点，同时安装孔的位置公差需要控制在合理范围内，保证现场安装时孔位与木柱、混凝土基座的螺栓孔能够顺利对齐，减少现场扩孔、调整的工作量。承托面的平面度也有明确要求，若承托面出现翘曲，会导致木柱安装后出现偏心受压，长期荷载作用下易出现木柱开裂、节点变形的问题，因此建模时需要严格控制基座的成型公差，保证承托面的平面度满足安装要求。

　　在节点受力层面，该底座可将木柱传递的竖向荷载均匀分散到下部混凝土基座上，避免木柱端部局部压应力过大导致的木材劈裂，同时翼板的连接结构可承受水平风载、地震作用下的水平剪力与拔力，保证结构节点的整体性。相比同类连接构件，该底座的立式翼板采用居中布置的方式，木柱安装后翼板嵌入木柱端部的预开槽内，连接完成后金属件大部分隐藏在木柱与基座的连接缝隙内，外观更加整洁，减少后期饰面遮盖的工作量。在户外景观项目中，这种隐藏式连接的设计也能更好的保留木结构的自然外观，不会出现外露金属件影响整体视觉效果的问题。
