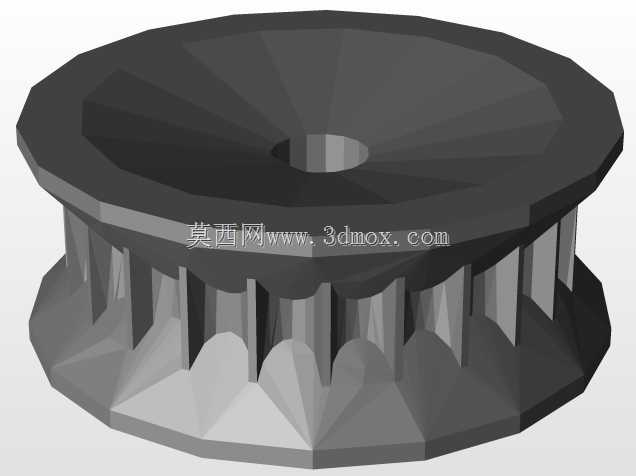

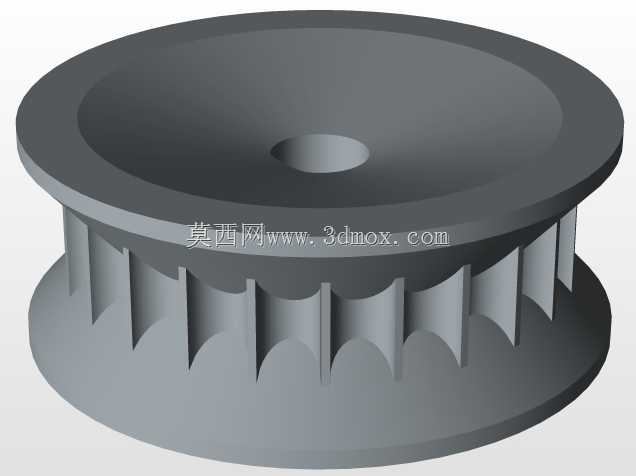

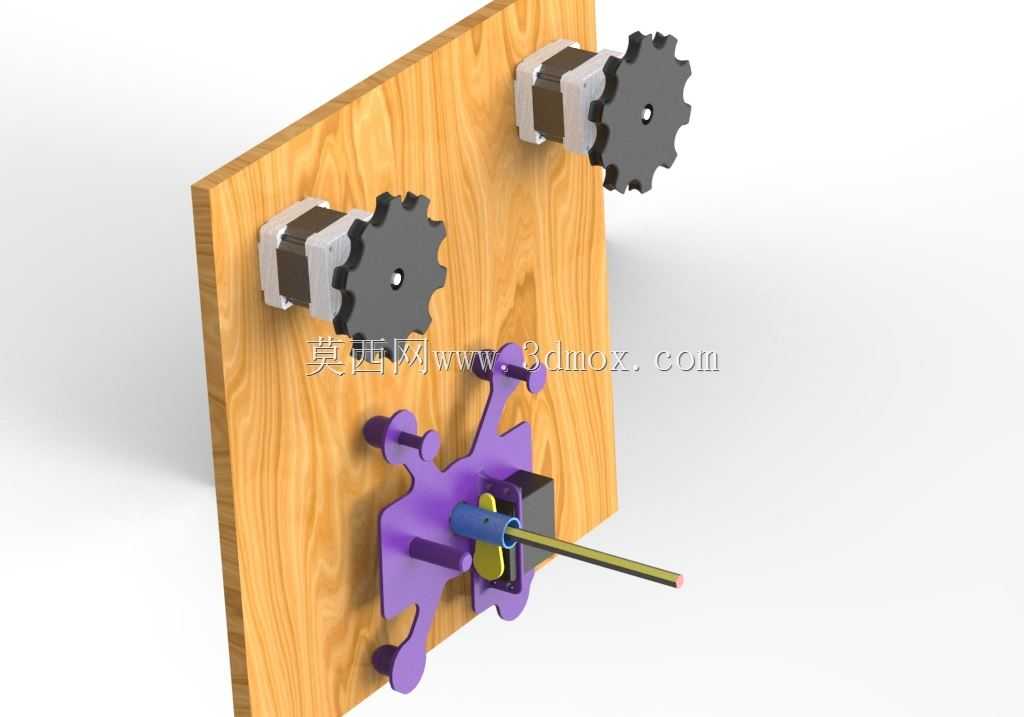

桌面级绘图执行机构夹持调节组件

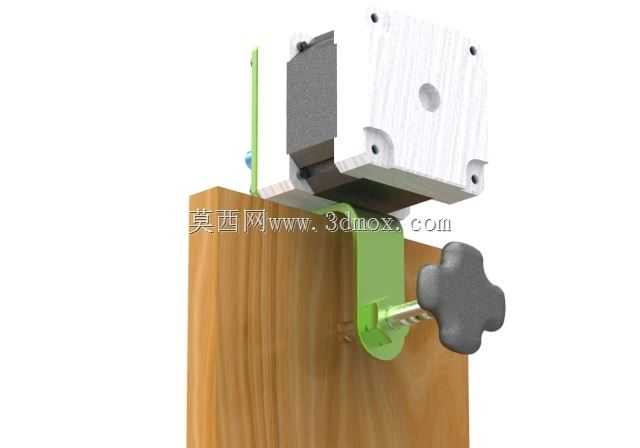

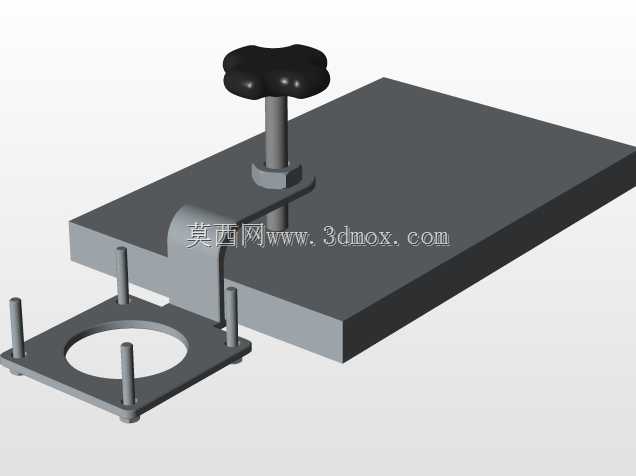

　　这套绘图执行机构的夹持调节组件，主要适配桌面级小型绘图作业场景，常见于创客教学演示、小型文创图案绘制、PCB样板快速标记等轻量化作业环境，区别于工业级大幅面绘图设备的厚重结构，整体设计偏向紧凑轻量化，可直接固定在常规厚度的木质、亚克力工作台边缘，不需要额外定制专用安装基座，适配多数DIY爱好者、教学实验室的现有工作台条件。从功能实现逻辑来看，组件核心承担绘图执行端的位置锁紧、角度微调、笔具夹持三个核心作用，前端的星形手拧旋钮采用大接触面积的梅花形轮廓，不需要借助额外扳手工具，徒手即可完成锁紧力调节，旋钮连接的螺杆穿过绿色的L型连接支架，直接抵紧安装基准面，锁紧后可抵消绘图过程中笔端往复运动产生的横向振动力，避免绘图轨迹出现偏移毛刺。

　　L型连接支架采用等厚度板材折弯成型，折弯处做了圆角过渡处理，避免应力集中导致的支架断裂，支架上预留的长条形调节槽可实现上下25mm范围的高度调节，适配不同长度的绘图笔具，也能根据绘图介质的厚度调整笔尖的下压行程，保证笔尖与纸面的接触压力处于合理区间，既不会因为压力过大划破纸面，也不会因为压力过浅出现轨迹断墨的问题。支架上方连接的白色安装座用于固定驱动笔具升降的动力部件，安装座上预留的四个沉头安装孔可直接适配常规28、42系列小型步进电机的安装孔位，不需要额外制作转接板，安装座侧面的圆形定位孔用于穿设笔具导套，导套与安装座之间采用小间隙配合，保证笔具升降过程中无径向晃动，导套内壁做了0.8mm的倒角处理，方便不同直径的绘图笔、马克笔、

　　针管笔快速插入更换。整套组件的安装边界控制十分紧凑，整体突出安装基准面的横向尺寸不超过80mm，纵向高度不超过120mm，不会占用过多工作台的有效绘图面积，安装时只需要在工作台边缘开出宽度与支架厚度匹配的卡槽，或者直接采用C型夹配合支架的竖直段完成固定，安装拆卸过程可在1分钟内完成，适合需要频繁切换作业位置的移动教学场景。从结构设计的冗余度考虑，所有受力部位的壁厚都做了针对性加强，手拧旋钮与螺杆的连接位置嵌入了金属嵌件，避免频繁锁紧过程中塑料螺纹滑牙，支架与上方安装座的连接采用两颗内六角螺丝固定，连接面做了防滑滚花处理，长时间运行也不会出现连接松动的问题。实际作业过程中，这套组件可配合XY两轴的移动导轨完成平面轨迹的绘制，

　　调节支架的伸出长度还能实现一定角度的斜面绘图，适配非平面介质的标记需求，比如弧形外壳的表面标识绘制、小型工件的端面标记等场景，相比固定式的笔架结构，这套可调节的夹持组件适配的笔具范围更广，从直径6mm的细针管笔到直径16mm的粗头马克笔都能稳定夹持，不需要更换额外的夹持套。设计过程中特意规避了复杂的曲面结构，所有零部件都可采用FDM3D打印直接制作，不需要复杂的机加工工序，创客群体可直接根据自身的工作台尺寸调整支架的长度、调节槽的行程，快速完成定制化修改，零部件之间的配合公差都控制在0.2mm以内，打印完成后只需要简单去除支撑毛刺即可完成装配，不需要额外的打磨、攻丝等后处理工序。组件的运动部件之间没有设置复杂的传动结构，所有调节动作都采用手动锁紧的方式实现，降低了整体的制造成本与故障概率，日常维护只需要定期在螺杆位置涂抹少量润滑脂，即可保证锁紧调节的顺畅度，适合非专业机械背景的使用者操作维护。
