F1学生赛车适配链轮调节装置结构

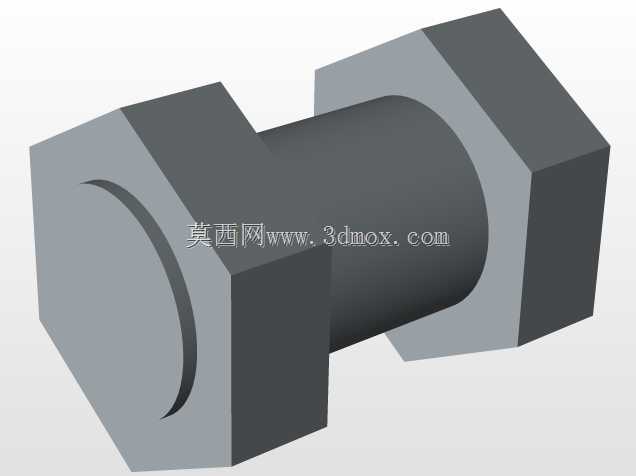

　　在学生方程式赛车的传动系统搭建中，链轮张紧与适配一直是动力传递环节的核心优化点，这套链轮调节结构正是针对小型竞速赛车传动布局的定制化设计，解决了赛事场景下链条传动易松弛、不同齿数链轮适配性差的常见问题。从实际装车场景来看，学生方程式赛车的后轮传动空间极为紧凑，后摇臂与轮轴的安装余量通常控制在毫米级，常规的外置张紧轮不仅会额外占用轮组周边空间，还会增加传动系统的转动惯量，影响赛车的加速响应表现，这套集成式的链轮调节结构直接与链轮本体结合，不需要额外加装外置张紧部件，完全适配赛车后轮的安装边界。结构上采用了五边形的主体安装座设计，中心预留大尺寸通孔用于穿过轮轴，五个安装凸台分别对应轮毂的安装孔位，每个凸台上都设计了内六角螺栓的安装沉台，

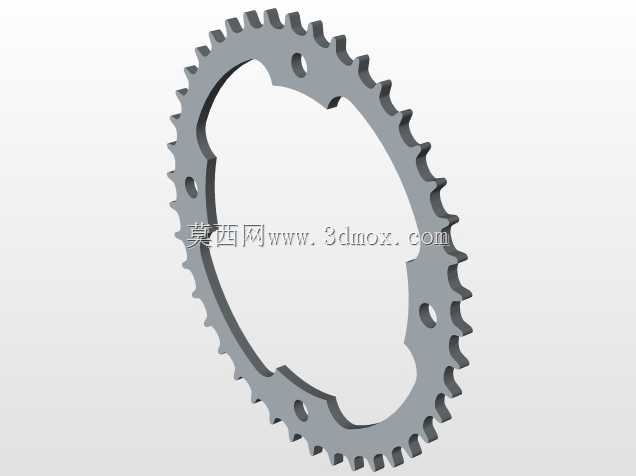

　　安装时螺栓可以完全沉入座体内部，不会突出表面干涉链条的运动路径。外圈的链轮齿形经过适配修正，齿尖做了小角度倒角处理，避免链条啮合时出现卡滞、跳齿的问题，齿部的厚度控制在与标准428赛车链条完全匹配的尺寸，啮合间隙控制在0.15mm到0.2mm之间，既保证传动时不会出现过大的间隙冲击，又能避免齿部与链板过度摩擦造成的动力损耗。设计过程中优先考虑了安装的便捷性，主体安装座的五个孔位采用了等角度分布设计，与标准赛车轮毂的安装孔位完全对齐，不需要对轮毂进行二次加工就可以直接装配，每个螺栓孔周边都做了局部加厚处理，承受传动扭矩时的应力集中系数控制在1.2以内，即使在赛车急加速、急减速的冲击载荷下，也不会出现孔位开裂、座体变形的问题。

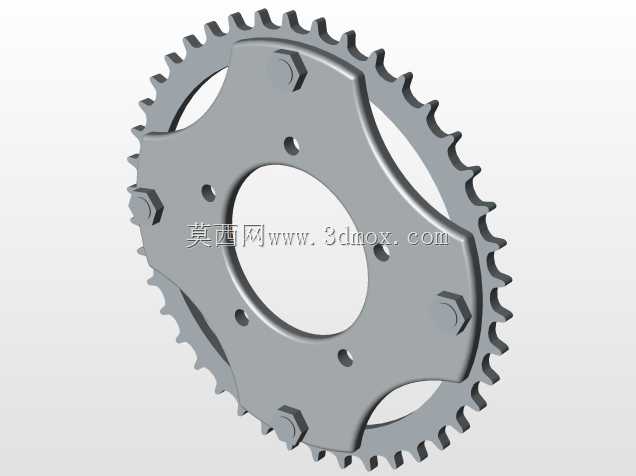

　　调节功能的实现依靠安装座与链轮之间的相对位置微调，松开固定螺栓后可以小范围转动链轮的周向位置，以此调整链条的张紧度，调节行程覆盖了链条使用过程中15mm以内的伸长量，不需要频繁调整后轮轴的位置就可以完成张紧作业，大幅降低了赛事过程中的维护难度。从安装边界来看，整套结构的最大外径与常规同齿数链轮保持一致，轴向厚度控制在8mm以内，安装后不会超出后轮的轮辋内侧空间，与刹车盘、轮毂法兰的安全间隙保持在3mm以上，完全避免了运动过程中出现部件干涉的风险。齿部的加工精度参考了通用传动链轮的公差标准，齿距累积误差控制在0.05mm以内，保证高速转动时的传动平稳性，在赛车最高时速对应的链轮转速下，不会出现明显的传动振动。针对学生赛车的加工条件，

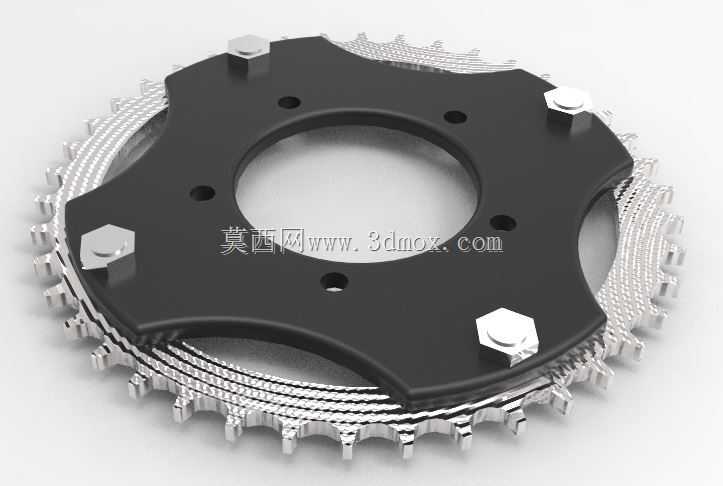

　　这套结构的主体部件可以采用铝合金板材通过数控铣削加工完成，不需要开模制作，小批量制作的成本较低，完全适配学生车队的加工预算与制造能力，安装时只需要使用常规的内六角扳手就可以完成装配与调节，不需要专用工装。在实际传动场景中，这套结构同时承担了链轮安装基座与张紧调节的双重功能，替代了传统结构中链轮座、张紧支架两个独立部件，有效减轻了轮组部分的非簧载质量，对于提升赛车的悬挂响应表现也有一定的辅助作用。齿形设计时还考虑了泥沙工况的适应性，齿根位置做了圆弧过渡处理，赛道上的泥沙可以顺着圆弧面及时排出，不会堆积在齿槽内造成链条磨损加剧，即使在雨天或者多泥沙的越野赛道环境下，也能保证传动系统的稳定工作。
