水平轴三叶片风力发电装置结构设计

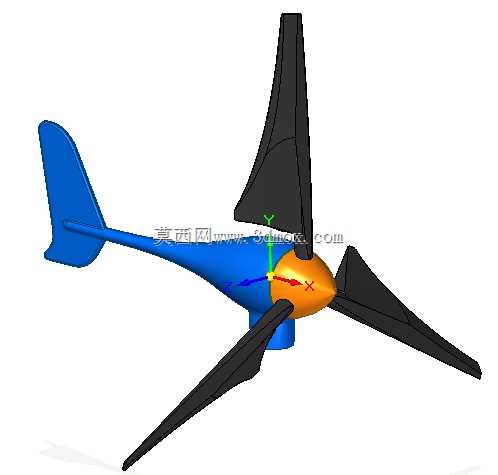

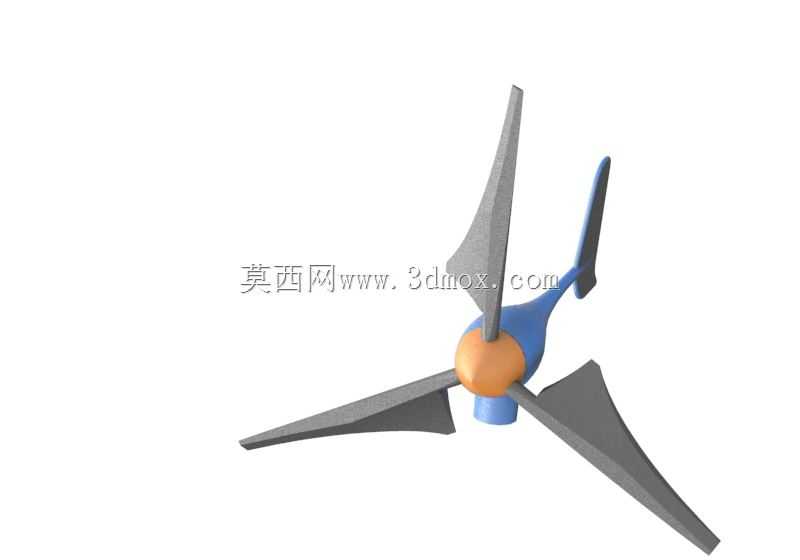

　　在分布式离网供电、偏远区域独立供能、小型风光互补系统搭建场景中，水平轴风力发电装置是风能捕获转换的核心载体，这款三叶片水平轴结构的设计，完全围绕低风速启动性能、运行稳定性、安装维护便捷性三个核心工程目标展开。从结构布局来看，三叶片的选型并非随意确定，对比双叶片结构，三叶片在运行过程中动平衡特性更优，叶轮旋转时的轴向振动幅度更小，对塔架的交变载荷冲击更低，适合长期在户外露天环境下不间断运行；对比多叶片结构，三叶片的自重更可控，启动风速阈值更低，在年均风速3-5m/s的区域也能顺利切入运行，风能利用系数处于较优区间。叶轮部分的翼型设计采用了渐进式扭转结构，从叶根到叶尖的安装角逐步递减，匹配不同旋转半径处的线速度差异，

　　让整个叶片展向的攻角都处于合理升阻比区间，避免叶根区域失速、叶尖区域气动损失过大的问题，叶尖部分做了小角度上翘修型，能够降低叶尖涡带来的气动噪声与能量损耗，在居民区附近安装时不会产生明显的噪音干扰。轮毂部分采用了流线型整流罩设计，材质选型上兼顾轻量化与耐候性，既能够降低叶轮旋转时的正面风阻，也能保护内部的传动连接结构，避免雨水、沙尘直接侵入连接法兰位置，降低长期运行后的锈蚀、松动风险。尾舵部分的设计匹配整机功率等级，采用垂直安定面结构，能够在风向变化时自动调整叶轮朝向，始终让叶轮正面正对来流方向，无需复杂的偏航驱动机构，大幅降低整机的结构复杂度与后期维护成本，对于小型独立供电场景来说，无额外电控偏航的结构可靠性更高，

　　不会因为电控元件故障导致设备无法对风而停机。从安装边界来看，这款结构的叶轮旋转直径适配10米左右高度的独立塔架安装，安装时需要预留足够的旋转净空，避免叶片旋转范围内存在障碍物影响风能捕获，同时塔架顶部的连接法兰需要匹配轮毂主轴的安装尺寸，保证传动链的同轴度，降低运行过程中的轴承磨损。实际应用中，这类小型水平轴风机可以搭配光伏板组成风光互补供电系统，为牧区散户、山区监测基站、海岛独立设施提供稳定的电力供应，也可以作为分布式微电网的补充发电单元，在风力资源较好的时段补充供电缺口。设计过程中重点校核了叶片的结构强度，在额定风速下叶片的弯曲变形量控制在安全区间内，极端大风工况下可以通过侧偏保护机制让叶轮偏离主风向，降低叶片承受的风载荷，

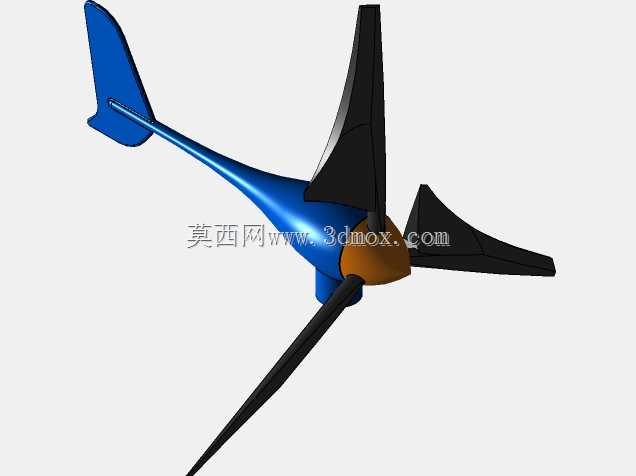

　　避免强风导致结构损坏。整机的传动路径做了简化设计，叶轮主轴直接连接增速机构与发电单元，减少了中间传动环节的能量损耗，传动部件的密封结构做了多层防护设计，能够适应高湿、高盐雾、多沙尘的不同户外环境，延长设备的无故障运行周期。从建模细节来看，所有连接位置的法兰孔位、配合公差都按照实际加工装配要求做了还原，叶片的曲面造型完全符合气动设计的翼型参数，整流罩与轮毂的配合面、尾舵与机身的连接结构都做了细节还原，能够直接用于结构校核、装配模拟、渲染展示等不同场景，对于从事小型新能源设备设计、分布式供电系统选型的工程人员来说，能够直接作为结构设计参考，减少基础建模的重复工作量，也可以用于教学演示场景，直观展示水平轴风力发电机的结构组成与工作原理。
