曲柄开槽拉杆快速返回运动机构模型

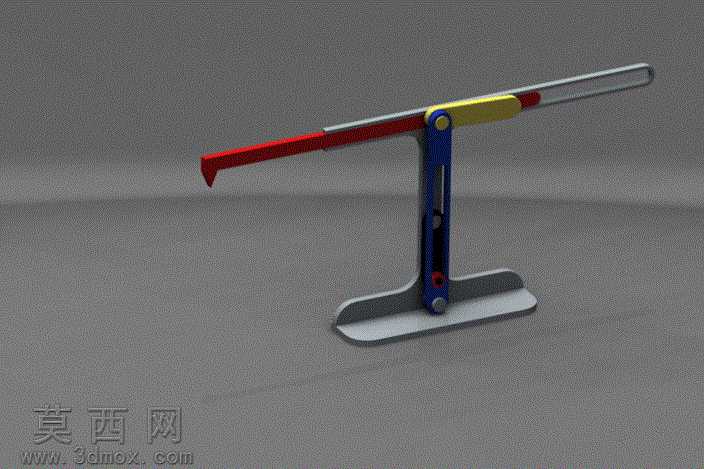

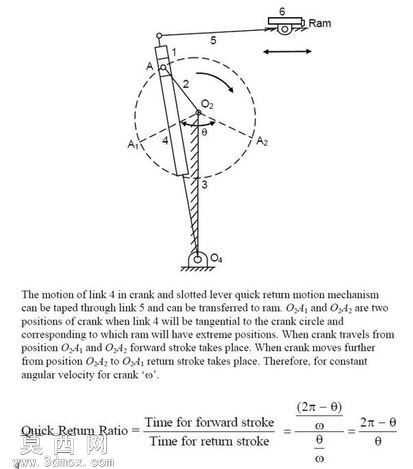

本作品为曲柄与开槽拉杆组合的快速返回运动机理演示三维模型，建模阶段采用参数化设计思路，先完成核心运动副的基准定位：以立式支撑立柱为装配基准，底部设置带圆角的T型稳定底座，通过同轴心约束固定立柱与底座的连接位置，保证整体机构的支撑稳定性。建模过程中对各运动构件做了细节优化：曲柄构件设计为带长槽的蓝色立式杆件，槽道边缘做倒角处理避免运动干涉，曲柄上下端设置铰接轴孔，分别与底座铰接点、开槽拉杆的滑动销配合；开槽拉杆为红银双色的长杆件，杆身开设通长滑槽，与曲柄上端的滑动销形成移动副约束，拉杆一端设计为弯钩状执行端，另一端做圆弧收头处理，还原真实机构的执行端形态；铰接销轴采用黄色高亮材质区分，清晰展示各运动副的连接位置。渲染阶段采用哑光灰色地面作为展示背景，各构件赋予差异化材质：底座与拉杆金属段采用磨砂金属材质，模拟真实钢材的哑光质感，曲柄部分采用蓝色工程塑料材质，拉杆红色段采用亮面烤漆材质，铰接销轴采用亮黄色硬质塑料材质，通过材质区分强化各构件的功能辨识度。结构设计上严格遵循曲柄滑块类快速返回机构的运动原理，通过曲柄的连续回转运动，带动开槽拉杆做往复直线运动，利用曲柄在回转行程中的角度差，实现拉杆工作行程慢速进给、返回行程快速退回的运动特性，模型保留了所有运动副的装配间隙，可直接用于运动仿真演示，直观展现急回运动的形成逻辑，帮助理解该类机构在机床进给、自动化送料等场景的应用原理。
