正交锥齿轮传动机构三维结构设计

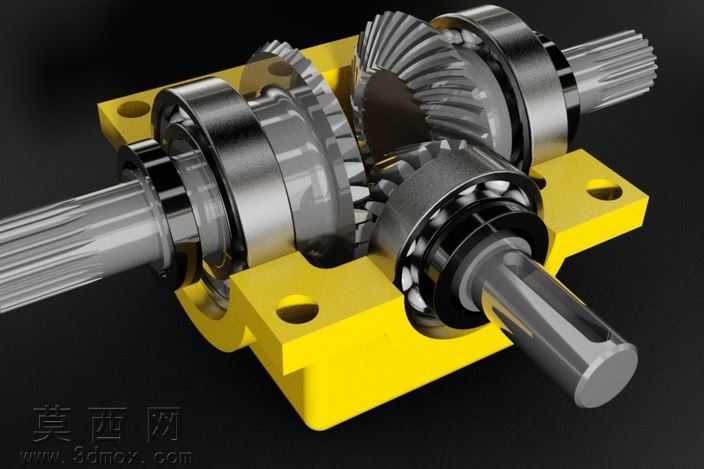

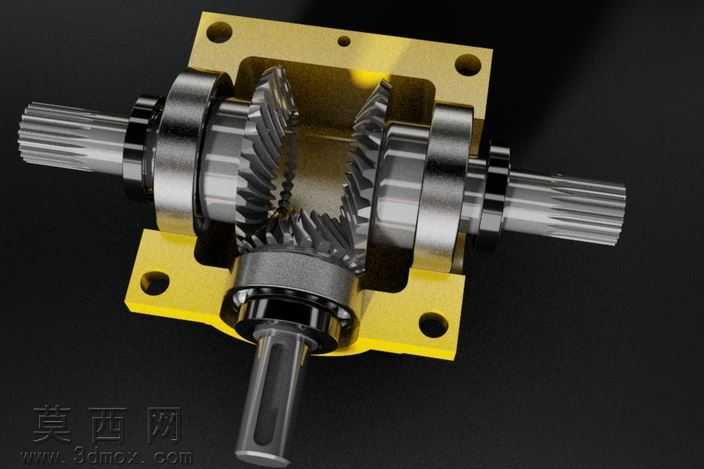

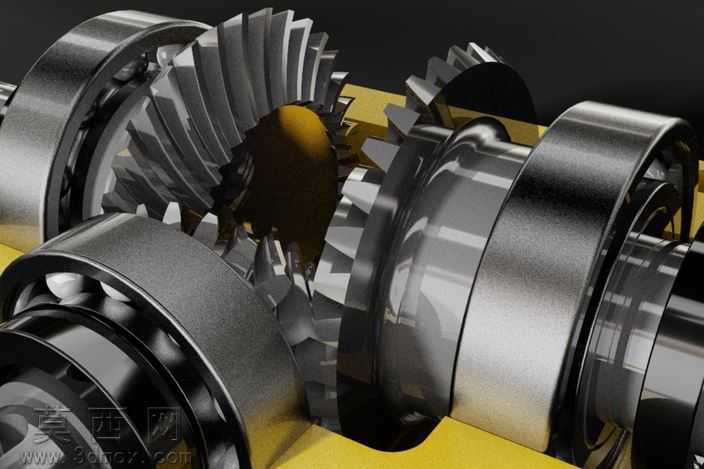

本作品为正交布局的锥齿轮传动机构三维建模成果，建模过程中严格遵循机械设计手册中锥齿轮传动的参数规范，首先完成基准轴、基准面的搭建，精准定位两根呈90度交错布置的传动轴空间位置，确保两轴轴线交于锥齿轮的节锥顶点，保证传动啮合的精度要求。建模阶段先通过参数化绘制单个锥齿轮的渐开线齿廓，按照齿顶高、齿根高、节锥角、齿宽等核心参数生成单个螺旋锥齿轮齿形，通过阵列特征完成整圈轮齿的构建，再根据传动比匹配配对齿轮的参数，完成两个啮合锥齿轮的建模，保证齿侧间隙符合传动设计要求。随后依次构建传动轴、深沟球轴承、轴承安装座、壳体基座等配套零部件：传动轴部分根据扭矩传递需求设计了花键输出端与光轴定位段，轴承部分还原了滚动体、保持架、内外圈的完整结构，黄色铸造基座则设计了安装定位孔、轴承位沉台等结构，确保各零部件装配时无干涉。装配过程采用自底向上的装配逻辑，先完成轴承与轴的子装配，再将齿轮与轴通过键连接定位，最后将整套传动组件装入基座，添加同轴、重合、齿轮啮合等装配约束，还原真实的装配关系。渲染阶段为不同零部件赋予适配的材质：金属传动件赋予抛光合金钢材质，还原金属表面的冷冽反光与加工纹理，基座赋予烤漆黄色铸钢材质，轴承滚动体赋予高铬轴承钢的亮面金属质感，通过三点布光方案突出轮齿啮合区域的结构细节，阴影参数调整至柔和自然，清晰展现整套传动机构的内部构造与装配逻辑。设计过程中重点考量了锥齿轮传动的受力特性，对轴的支撑跨距、轴承选型、基座安装强度都做了对应的结构优化，确保该传动机构可实现垂直交错轴之间的旋转运动与扭矩传递，可用于机械传动教学演示、非标设备传动结构选型参考等场景，模型结构完整，各零部件可单独拆解编辑，能够直观展现锥齿轮传动的工作原理与装配关系。
