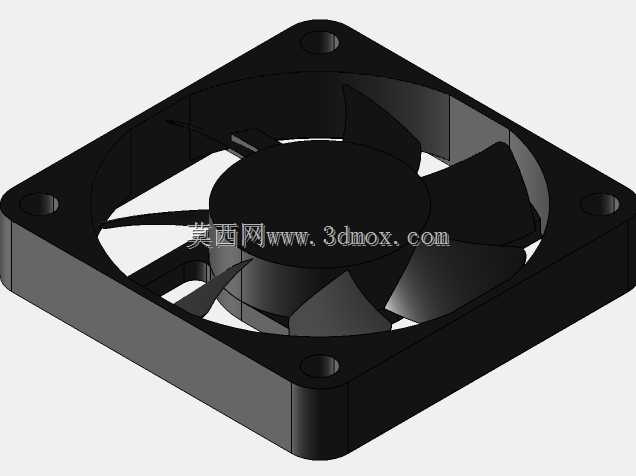

在紧凑型电子设备、小型工控模组、嵌入式硬件的热管理设计中,小尺寸轴流风扇的选型与结构匹配一直是结构工程师需要反复核对的环节,尤其是厚度受限的安装场景,风扇的外形尺寸、安装孔位、叶型设计直接决定了散热回路的通风效率与装配兼容性。这款60mm边长规格的薄型轴流风扇,整体厚度控制在11mm,是针对狭小安装空间的通风散热需求设计的结构方案,建模过程完全参照实物测绘的尺寸边界还原,每一处结构细节都对应实际量产产品的装配逻辑。
从实际应用场景来看,这类薄型风扇常被用在迷你ITX机箱的侧边辅助通风、低功耗工控主板的CPU被动散热鳍片主动送风、小型网络交换机的机箱排气、LED驱动电源的舱内空气循环,甚至部分桌面小型3D打印机的控制板散热位也会选用同规格产品。不同于大尺寸高风压风扇的设计逻辑,6010规格的风扇因为厚度限制,无法通过加深叶腔来提升静压,所以在叶型设计上采用了大弦长的后倾式叶片,单叶片的扭转角度经过匹配调整,在11mm的轴向厚度内尽可能扩大叶片的有效迎风面积,保证在较低转速下也能推动足够的空气流量穿过散热间隙,避免因为厚度压缩导致通风量大幅衰减。
结构设计层面,风扇的外框采用正方形一体式注塑结构,四个角位预留标准的安装沉孔,孔位的中心距严格匹配60mm风扇的通用安装规范,沉孔的深度设计刚好容纳常规的自攻螺丝或者橡胶减震钉,安装后螺丝头部不会突出外框平面,不会额外占用轴向安装空间,适配贴装式的安装场景。外框的内圈做了微小的导流圆角过渡,避免叶片边缘与框体之间的直角结构产生气流紊流,降低运转过程中的风切噪音。中心的轮毂部分采用圆弧过渡的锥形造型,一方面可以强化轮毂位置的结构强度,支撑内置的电机转子结构,另一方面锥形面可以引导进入叶腔的气流平滑向叶片外缘扩散,减少中心区域的气流滞止区,提升整体的通风效率。
叶片与外框之间的径向间隙控制在合理范围内,间隙过大会导致叶尖漏流损失,降低风扇的实际送风效率,间隙过小则会因为注塑件的成型公差、运转过程中的轻微震动产生擦框风险,建模时参照量产产品的常规公差带预留了均匀的间隙,既保证通风性能,也符合实际生产的工艺要求。外框的四个边角做了小尺寸的倒角处理,避免装配过程中尖锐的边角划伤操作人员或者相邻的线材,同时也能减少注塑过程中边角位置的应力集中,提升外框的抗冲击性能,在设备运输或者轻微震动的工况下不会出现边角开裂的问题。
从安装边界来看,这款风扇的所有结构都控制在60mm×60mm×11mm的立方空间内,没有任何突出外框的结构,接线位置预留的出线槽也设置在外框的侧边平面内,不会额外占用轴向的安装空间,结构工程师在做堆叠式设备设计时,可以直接按照这个外形尺寸预留安装舱位,不需要额外避让突出结构。在气流组织设计上,叶片的扭转角度从叶根到叶缘做了渐变处理,叶根位置的扭转角更大,匹配靠近轮毂位置较低的线速度,叶缘位置的扭转角更小,适配外缘更高的线速度,让整个叶片工作面的气流推动效率更均匀,避免局部区域出现气流分离,在相同转速下能获得更平稳的出风效果,也能降低叶片表面的紊流噪音。
对于需要做热仿真分析的工程师来说,这个模型的结构还原度足够支撑仿真前处理的几何清理工作,不需要再对叶片、外框的结构做大量的简化修正,可以直接导入仿真软件划分网格,开展风道阻力匹配、风量风压特性的前期验证工作。在做设备结构适配时,也可以直接调用这个模型做装配干涉检查,核对安装孔位与周边结构件、PCB板、散热鳍片的位置关系,提前发现安装空间不足、孔位错位、风路被遮挡等设计问题,减少后期样机试制阶段的改模次数。不同于很多简化的风扇模型只做外框的方块示意,这个模型还原了叶片的实际曲面造型、安装孔的沉台结构、轮毂的过渡造型,不管是做装配演示、结构选型参考还是热仿真建模,都能满足工程设计的实际使用需求。
