6020规格轴流散热风扇结构设计

　　在工业电控、消费电子、小型电源模块的热设计环节，60mm见方的轴流风扇是选型频次极高的散热元件，本次呈现的6020规格轴流风扇结构，完全贴合量产实物的装配逻辑做全细节还原，可直接用于设备散热风道仿真、整机装配干涉检查、结构BOM清单梳理等工程场景。日常做设备结构设计时，很多工程师容易忽略散热元件的安装边界预留，要么留的安装间隙不足导致风扇装配后与周边线束、钣金件剐蹭，要么风道密封间隙过大造成散热风量损耗，这个模型把所有装配相关的细节都做了完整复现，能帮选型和结构设计人员提前规避这类落地问题。

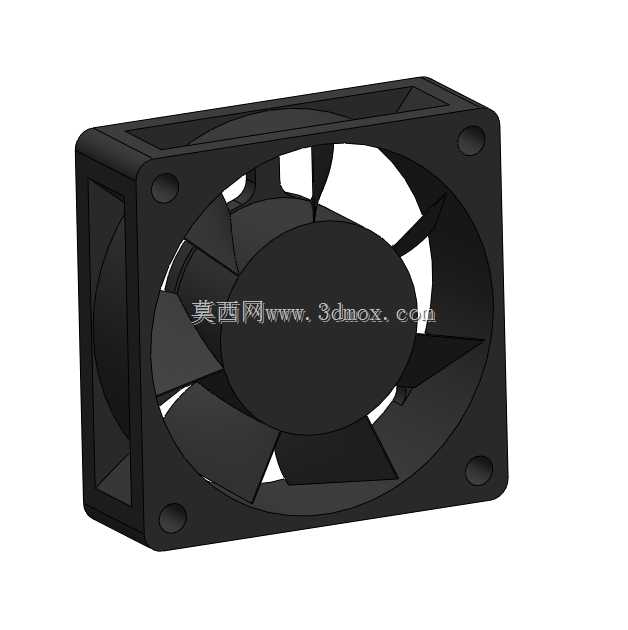

　　从实际使用场景来看，这款20mm厚度的60mm方型轴流风扇，覆盖的应用场景非常广：小功率开关电源内部的热源散热、工控机机箱的辅助排风、小型伺服驱动器的表面强制风冷、3D打印机喷头周边的散热导流、LED驱动电源的密闭腔体通风，甚至桌面级小型仪器的通风散热都能适配。不同于大尺寸工业风机，6020风扇的安装空间非常紧凑，很多设备内部留给散热元件的垂直和水平空间都卡得很死，模型完整还原了外框的实际尺寸，四个角的安装固定孔位做了精准的位置复刻，孔位的沉台深度、孔径大小都和量产实物一致，做装配设计时直接调用就能核对安装孔距，不用再反复核对供应商手册的尺寸参数，能减少大量重复核对尺寸的工作量。

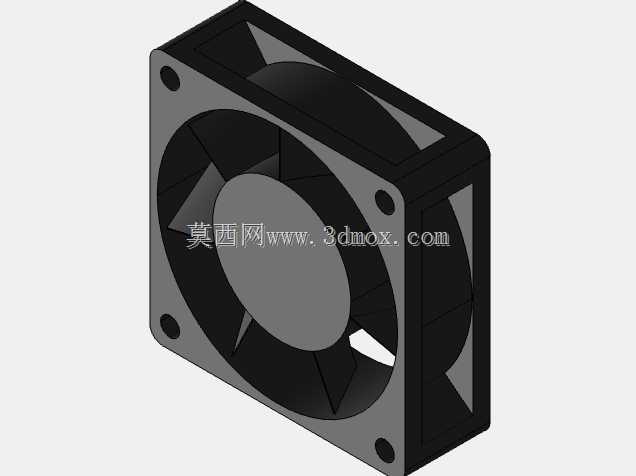

　　结构设计层面，这款风扇采用的是标准外框转子一体式结构，外框四个角做了圆弧过渡处理，避免安装时锐角割伤安装人员或者破坏周边线束绝缘层；外框的四个安装凸台做了加厚处理，能承受螺丝锁附时的压力，不会因为锁附力过大导致外框开裂。扇叶部分采用的是七叶后掠式设计，这种叶型的优势是在相同转速下，能在保证风量的同时降低运转噪音，扇叶和外框内壁的间隙控制在合理范围，既不会因为间隙过小导致扇叶转动时蹭到外框，也不会因为间隙过大造成风压损失。中心的轮毂部分做了内凹设计，刚好容纳内部的驱动电机和轴承结构，轮毂表面的平整处理也能减少转动时的风阻紊流。

　　做三维建模的时候，这类散热元件最容易被忽略的细节是出线位置和外框的导流结构，这个模型还原了外框侧边的出线槽位置，结构设计时可以提前规划线束的走线路径，避免装配后风扇出线被外框和安装面挤压破损；外框的进出风侧做了微倒角处理，能减少进风侧的风切噪音，提升风扇运转时的平顺性。很多工程师做散热仿真的时候，往往直接用简化的方块代替风扇模型，导致仿真结果和实际散热效果偏差很大，这个模型还原了扇叶的实际叶型角度、轮毂占比、外框的通风有效面积，导入热仿真软件时可以直接设置对应的风量风压参数，得到的仿真结果更贴近实际使用情况。

　　从安装边界来看，这款风扇的安装孔中心距是标准的60mm风扇孔距，适配市面上绝大多数的6020风扇安装支架、防尘网罩、减震胶钉，做结构设计时不需要额外改孔位，直接沿用标准安装尺寸即可。厚度方向20mm的尺寸，刚好适配薄型设备的内部安装空间，不需要为了容纳风扇额外增加设备的整体厚度。扇叶的转动范围完全控制在外框内部，安装时只要保证进出风侧预留不小于5mm的通风间隙，就不会出现扇叶剐蹭周边部件的问题。另外模型也还原了外框四角的定位凸点，部分设备安装时会用定位凸点做预固定，方便锁螺丝的时候风扇不会移位，这个细节的还原能让装配模拟的过程更贴近实际生产装配的流程。

　　在实际选型过程中，很多结构工程师会混淆6020和6025风扇的厚度差异，导致预留的安装空间不足，这个模型的厚度尺寸严格按照20mm制作，调用时可以直接核对设备内部的空间余量，避免出现选型错误导致的结构返工。另外扇叶的材质对应的壁厚也做了符合量产工艺的还原，外框的壁厚均匀，符合注塑生产的工艺要求，不会出现壁厚差异过大导致的注塑缩水问题，对于需要做风扇结构改型的工程师来说，这个基础模型可以直接作为改型的基底，调整叶型、尺寸参数就能快速衍生出不同参数的散热风扇模型，大幅提升建模效率。
