Lambretta踏板车发动机固定支座结构

　　在轻型踏板机车的动力总成布局中，发动机支座是衔接动力单元与车架主体的核心承载构件，这款适配Lambretta车型的支座结构，主要承担发动机运行过程中的载荷传递、振动缓冲与位置限位功能，直接决定动力总成的安装精度与整车行驶的结构稳定性。从实际装车场景来看，该支座需要适配Lambretta车型后置动力的布局特性，一端对接发动机缸体侧的安装基准面，另一端衔接车架尾部的承载梁结构，既要承受发动机自重带来的静态垂向载荷，也要缓冲车辆起步、加速、过颠簸路面时动力单元产生的冲击载荷，同时还要约束发动机运行时的扭转位移，避免动力总成与周边的排气组件、传动外罩、后轮悬挂部件发生运动干涉。

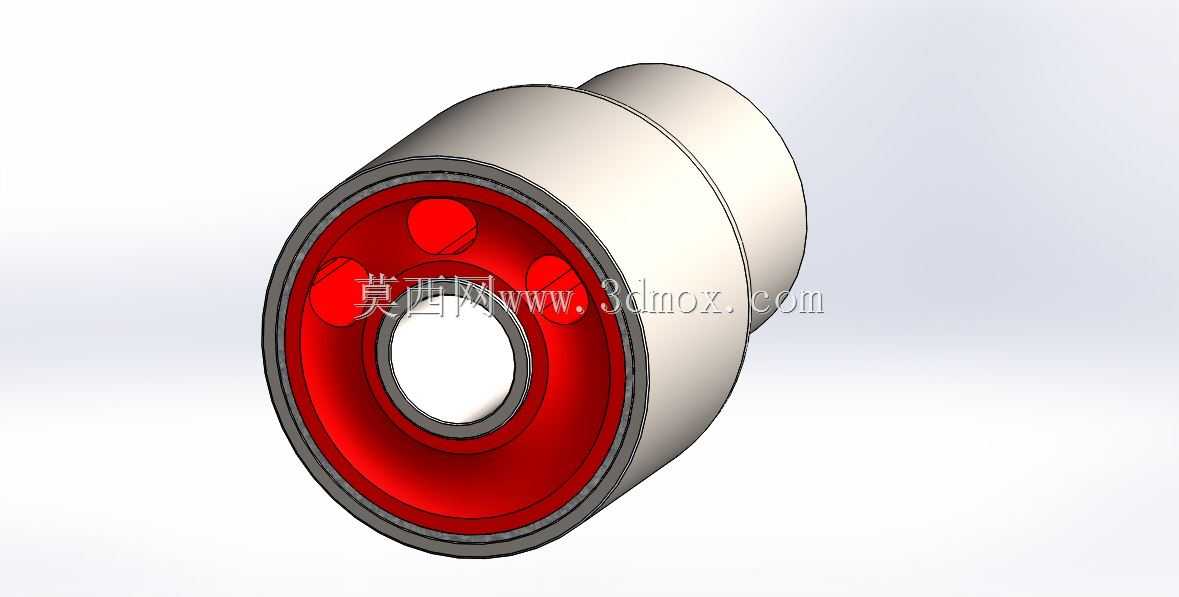

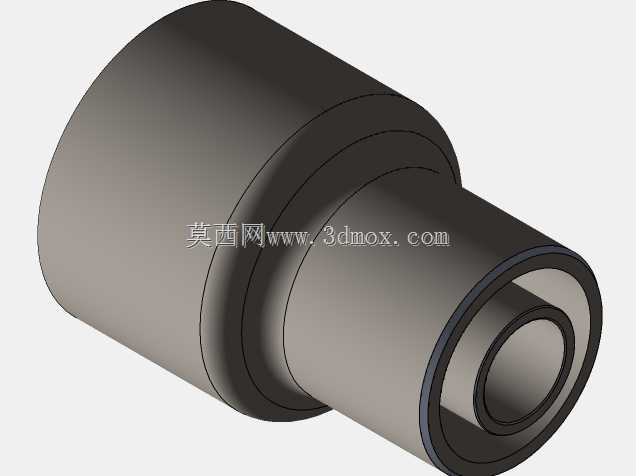

　　从结构设计逻辑来看，该支座采用阶梯轴套式的整体构型，大直径端为车架对接侧，设置有足够的贴合面宽度来分散承载压力，避免局部应力集中导致的连接部位疲劳开裂；小直径端为发动机对接侧，采用同轴嵌套的双层套筒结构，内层预留紧固件穿装的通道，外层套筒与发动机侧的安装孔位形成间隙配合，装配时可实现快速对位，降低现场安装的调整难度。套筒衔接位置做了圆弧过渡处理，没有尖锐的应力集中棱角，能够在长期交变载荷作用下分散应力传递路径，提升构件的疲劳寿命。支座的整体外形做了同轴度约束设计，大小端的同轴度公差控制在合理区间，保证安装后发动机的输出轴与后轮传动组件的同轴度符合设计要求，避免因安装错位导致的传动异响、皮带偏磨等问题。

　　从安装边界维度考量，该支座的轴向总长度适配Lambretta车型车架与发动机之间的预留安装间隙，大端外径匹配车架安装座的限位凹槽尺寸，装配时可直接嵌入凹槽完成径向定位，不需要额外调整径向位置；小端的外径尺寸与发动机侧的安装衬套内孔匹配，可压装配套的橡胶缓冲衬套，通过衬套的弹性变形吸收发动机运行时产生的高频振动，减少振动向车架的传递，提升骑行过程的舒适性。支座的内孔直径适配对应规格的高强度连接螺栓，螺栓穿装后可通过端面锁紧实现轴向固定，连接部位的压紧面做了平整处理，保证锁紧后摩擦力足够抵抗发动机运行时的扭转力矩，避免长期使用后出现连接松动的问题。

　　在实际功能实现层面，该支座除了基础的承载连接作用，还通过结构设计预留了缓冲衬套的安装空间，金属基体本身承担刚性承载功能，配套的橡胶衬套承担振动衰减功能，二者配合实现刚性支撑与柔性缓冲的平衡。不同于普通平板式的安装支架，这种轴套式结构的抗扭转、抗剪切性能更优，能够适配踏板车动力总成后置、后轮与发动机集成布局的特殊受力状态，在车辆过弯侧倾、后轮受侧向冲击时，支座能够将侧向载荷均匀传递到车架主体，避免局部受力过大导致的结构变形。设计过程中充分考虑了装配工艺性，所有外表面均采用规则的回转面结构，可通过常规的车削工艺完成加工，不需要复杂的铣削工序，加工成本可控，同时装配时不需要专用工装，普通维修场景下即可完成更换作业，适配售后维修的实际需求。

　　从结构细节来看，支座的套筒壁厚经过载荷校核，大端壁厚满足垂向冲击载荷的强度要求，小端壁厚满足扭转剪切的强度要求，在保证结构强度的前提下尽可能控制构件自重，避免增加整车的非簧载质量。套筒的端面均做了倒角处理，既可以去除加工毛刺，也能在压装衬套、穿装螺栓时起到导向作用，提升装配效率。整个构件没有多余的冗余结构，所有结构特征都服务于承载、定位、缓冲的核心功能，没有为了外观增加不必要的造型凸起，避免在车辆行驶过程中与周边部件发生剐蹭，也减少了行驶过程中泥水、灰尘的积存，降低构件锈蚀的概率，提升长期使用的可靠性。
