兰布雷塔踏板车齿轮箱端板结构设计

　　这款端板是踏板车型传动系统中齿轮箱的侧封构件，主要承担齿轮腔体密封、轴系定位、外部连接承载的多重作用，在整车传动布局里处于动力输出侧的终端位置，直接决定齿轮箱内部润滑油的密封可靠性，同时为输出轴的轴承外圈提供定位基准面，避免轴系运转过程中出现径向窜动。从实际装车场景来看，这类端板多用于经典复古款踏板车的后轮传动侧，安装时需要贴合齿轮箱壳体的结合面，通过周向布置的螺栓孔完成紧固，结合面处需要配套对应厚度的密封纸垫或者密封胶，防止齿轮油渗漏，同时阻挡外部泥水、粉尘进入齿轮箱内部，避免齿轮、轴承等传动件出现异常磨损。

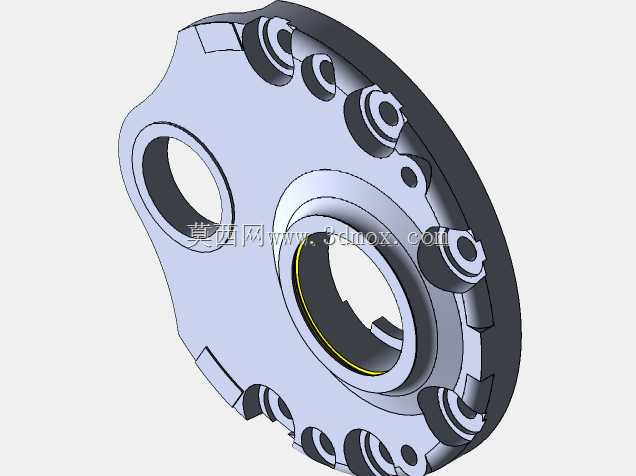

　　设计过程中首先要匹配齿轮箱内部的轴系布局，中心的大通孔是为输出轴的轴承座预留的安装位，孔的内径公差需要和所选轴承的外圈公差配合，一般采用过渡配合保证轴承安装后不会出现外圈跟转的问题，孔的端面垂直度需要控制在合理范围内，避免轴承安装后出现偏载，缩短轴承使用寿命。侧边的异形通孔是为了避让箱体内部的齿轮结构或者换挡联动构件，避免端板装配后和运动部件发生干涉，孔的边缘做了圆角过渡处理，减少应力集中的同时，也能避免装配时刮伤密封件。周向分布的多个沉头孔是螺栓安装位，孔位的位置度需要严格匹配齿轮箱壳体上的螺纹孔位置，沉头深度要适配所选螺栓的头部高度，保证螺栓紧固后头部不会突出端板外表面，避免和外部的轮毂、制动构件发生干涉。

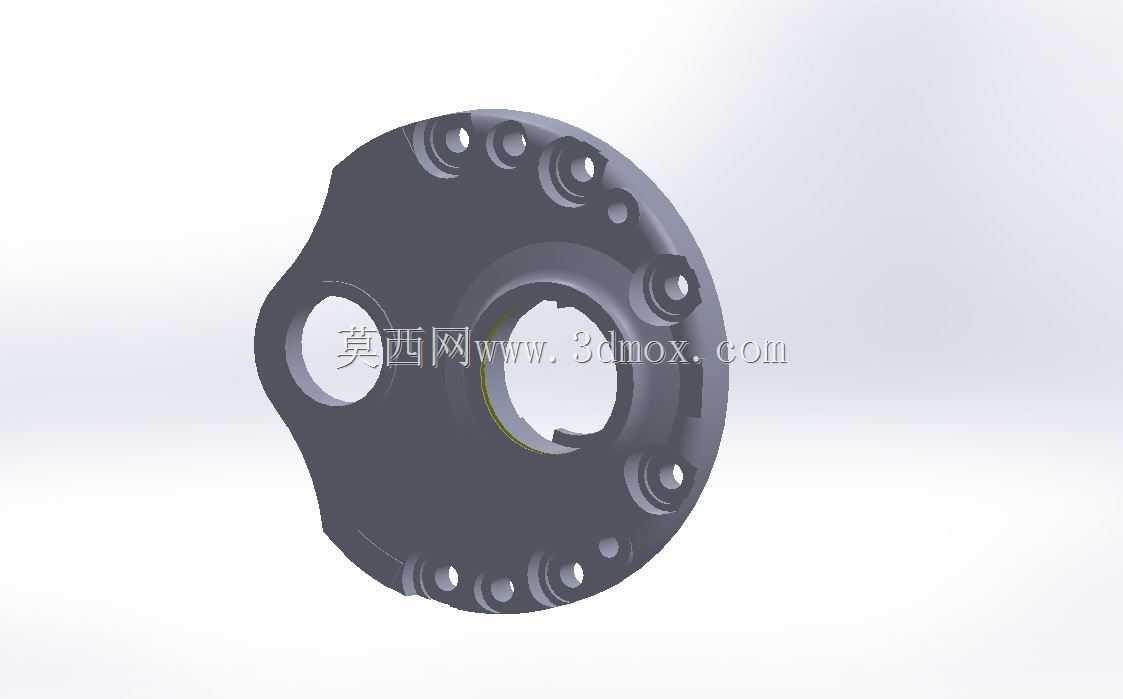

　　端板的外轮廓采用异形结构，并非规则圆形，这是为了适配踏板车后轮侧的狭小安装空间，避让周边的车架、制动摇臂、减震器安装座等构件，轮廓的各个曲面过渡处都做了圆弧处理，既减少加工过程中的应力集中，也能提升零件的整体结构强度，避免车辆行驶过程中受路面冲击出现端板开裂的问题。端板的厚度需要结合受力情况核算，既要保证螺栓紧固时不会出现形变，也要控制整体重量，避免簧下质量过大影响车辆的操控性能，一般这类端板采用压铸铝合金材质加工，兼顾强度和轻量化需求，表面做喷塑或者氧化处理，提升耐锈蚀能力，应对日常骑行中的泥水侵蚀。

　　从安装边界来看，端板朝向齿轮箱内部的一面需要设置对应的轴承定位台阶，台阶的高度要匹配轴承的外圈宽度，保证轴承安装到位后能被准确限位，不会出现轴向窜动；朝向外部的一面需要预留轮毂安装的避让空间，中心孔周边的平面度需要控制在合理范围，保证轮毂安装后能和输出轴保持同轴，避免后轮运转时出现偏摆。周向的螺栓孔分布需要考虑紧固时的受力均匀性，尽量沿中心孔周向等角度布置，部分位置因为避让内部结构无法等距布置时，需要在相邻孔位间距较大的区域适当增加加强筋，提升端板的整体刚性，避免紧固后出现局部形变导致密封失效。

　　实际建模过程中，这类零件需要先和齿轮箱壳体、内部轴系、外部轮毂等周边构件做装配干涉检查，确认所有孔位、避让位的尺寸都匹配后，再细化各个倒角、圆角的细节，次要的小特征比如表面的标识刻字、小的减重凹坑可以根据实际加工需求做简化，保证核心的安装尺寸、配合尺寸准确即可，满足结构验证、装配模拟的使用需求。这类端板在售后维修、改装场景中也有较多应用，准确的三维模型可以帮助维修人员提前确认配件匹配度，也能为改装件的设计提供基准参考，减少实物试装的次数，降低开发和维修成本。
