Lambretta踏板车换挡操纵连接构件

　　该构件应用于经典Lambretta系列踏板摩托车的换挡操纵系统中，属于手控换挡机构与内部变速鼓之间的核心传动连接件，安装在车把操纵端与车体走线通道的衔接位置，承担换挡动作的力传递与行程转换功能。日常骑行场景中，骑手捏合离合后转动手把处的换挡手柄，旋转力矩通过拉线传递到该换挡杆构件，再由构件末端的卡接结构将线性位移转化为变速鼓的定角度转动，从而实现不同挡位的切换，直接决定换挡操作的手感清晰度与挡位啮合的准确性。

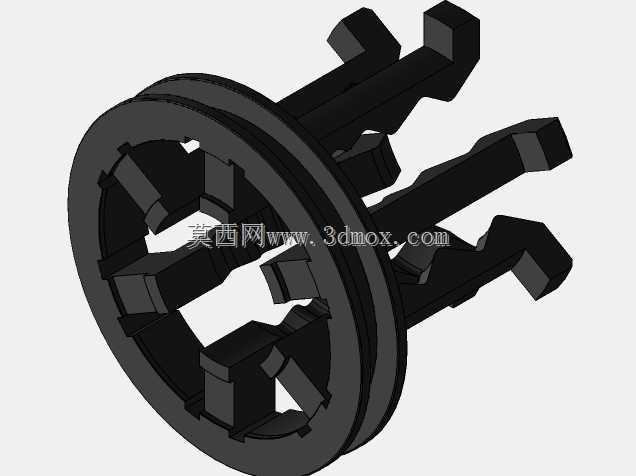

　　从功能特性来看，该构件采用一体式卡爪式结构设计，前端带法兰限位盘，后端延伸出三组对称分布的弹性卡接臂，每组卡臂末端设置有定位凸台，无需额外紧固件即可实现与变速鼓端卡槽的快速卡合装配，装配后卡臂的弹性变形量可自动补偿零件加工带来的尺寸公差，避免长期使用后出现换挡松旷、挡位脱开的问题。法兰盘的厚度经过匹配计算，安装后恰好贴合安装座的限位端面，既可以限制构件的轴向窜动，又能为拉线端的连接座提供稳定的支撑基准，避免换挡过程中构件出现偏摆导致的力传递损耗。

　　设计过程中首先围绕换挡行程的匹配展开，踏板车的换挡手柄转动角度通常控制在25度到30度之间，对应变速鼓需要转动的角度为12度到15度，因此构件上卡臂的分布角度、凸台的伸出长度都经过传动比换算，确保手柄转动到极限位置时，变速鼓恰好转动到对应挡位的锁止位置，不会出现换挡不到位或者过位打齿的问题。材质选用上适配机车的使用环境，采用耐磨改性工程塑料一体成型，相比传统金属冲压件重量降低60%以上，同时自带的自润滑特性可以减少与配合件之间的摩擦阻力，长期使用无需额外加注润滑脂，也不会出现金属件锈蚀卡滞的问题。

　　外形尺寸与安装边界方面，构件整体最大外径为法兰盘直径，安装时需要匹配安装座上直径与法兰盘一致的沉孔，沉孔深度与法兰盘厚度保持0.1mm的间隙配合，确保构件可以在沉孔内顺畅转动无卡滞。后端三组卡臂围成的内孔直径与变速鼓端的连接轴直径匹配，卡臂末端凸台的外卡接尺寸与变速鼓端的卡槽宽度保持0.05mm的间隙，装配时只需将卡臂对准卡槽推入，听到卡合声响即可完成安装，拆卸时只需向内捏合三组卡臂即可拔出构件，大幅提升售后维修的拆装效率。构件的轴向总长度经过严格控制，确保安装后拉线连接端的位置与走线通道的出口对齐，避免拉线出现弯折角度过大导致的拉线磨损、换挡阻力增大问题。

　　实际使用中，该构件的结构强度经过反复验证，卡臂的根部设置有圆角过渡，避免应力集中导致的卡臂断裂问题，可承受换挡过程中最大15N的拉力作用，满足全生命周期内的使用强度要求。卡臂表面做了哑光耐磨处理，长期与卡槽摩擦不会出现明显的磨损失效，法兰盘与安装座接触的端面做了平面度处理，平面度公差控制在0.02mm以内，确保转动过程中端面摩擦均匀，不会出现偏磨导致的换挡手感发涩问题。
