兰布雷塔踏板车传动中间轴结构设计

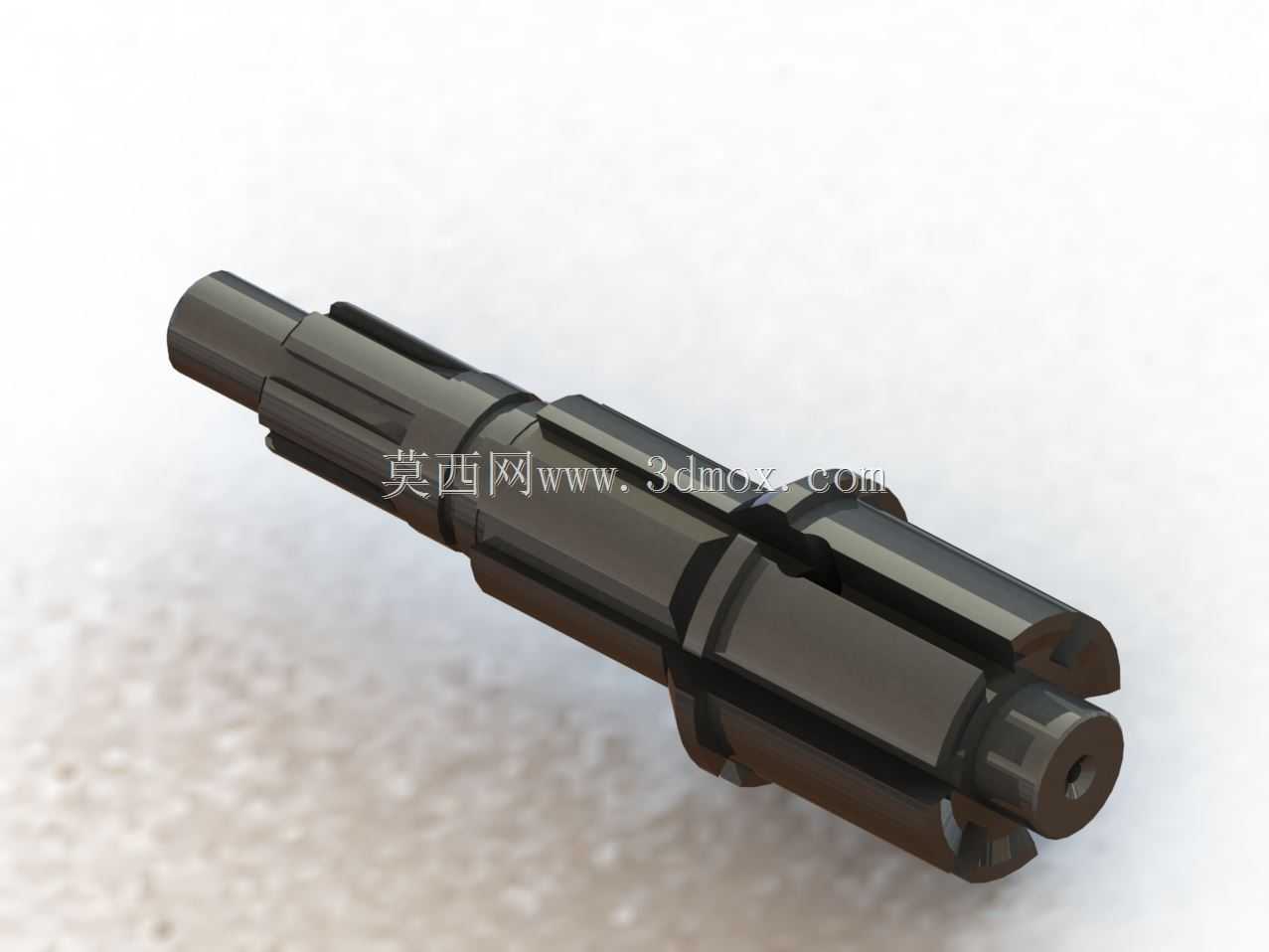

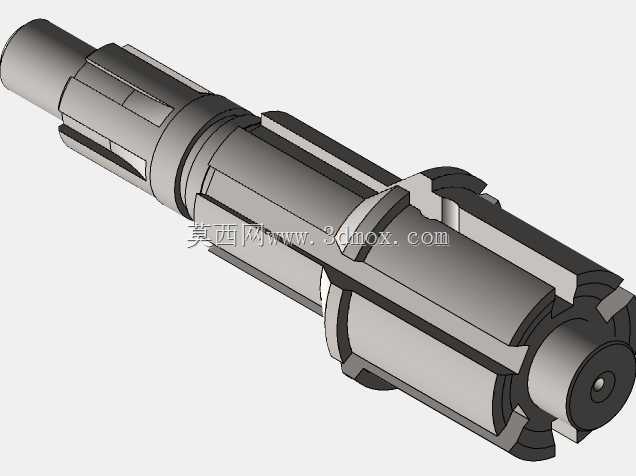

　　这款中间轴是兰布雷塔系列踏板车型传动系统中的核心传力构件，主要布置在发动机输出端与后轮驱动轮之间的传动箱腔体内部，承担动力分流、转速匹配与扭矩传递的核心作用，在整车动力链路中属于不可替代的刚性传动零件。从实际装车场景来看，该轴需要同时适配多组不同规格的传动齿轮啮合，轴段上分布的多组外花键结构，分别对应驱动齿轮、换挡滑移齿轮、定位衬套的安装位，不同轴段的直径差形成的轴肩结构，可直接作为齿轮安装的轴向定位基准，无需额外加装定位套即可限制传动部件的轴向窜动量，能有效压缩传动箱内部的轴向安装空间，适配踏板车紧凑的动力舱布局。

　　设计过程中首先需要匹配传动系统的扭矩承载需求，轴身采用变径阶梯结构，在花键啮合段采用大直径设计提升抗扭截面系数，在轴承支撑段采用适配标准轴承内径的尺寸公差，两端的中心工艺孔是轴类零件机加工时的定位基准，可保证各段轴颈的同轴度控制在0.02mm以内，避免高速转动时出现径向跳动引发的传动异响与齿轮偏磨问题。轴上的开槽结构是为换挡机构的拨叉预留的滑移行程空间，当换挡拨叉推动滑移齿轮沿花键轴向移动时，可实现不同传动比的齿轮啮合，完成挡位切换动作，槽位的宽度与深度经过匹配计算，既保证拨叉有足够的活动空间，又不会过度削弱轴身的结构强度，避免大扭矩输出时出现应力集中导致的轴体断裂风险。

　　从安装边界来看，该轴的两端轴颈分别对应传动箱壳体上的两个轴承安装位，安装时需要先将轴承压入壳体轴承座，再将装配好齿轮组的中间轴整体装入轴承内圈，轴端的卡簧槽可配合轴用挡圈限制轴体的轴向窜动，保证各齿轮副的啮合宽度始终处于设计范围内，不会因为整车行驶过程中的振动出现齿轮脱啮、打齿的故障。花键齿形采用渐开线设计，相比矩形花键具备更好的对中性与承载能力，齿面的粗糙度要求控制在Ra1.6以内，可降低齿轮滑移时的摩擦阻力，让换挡动作更顺畅，同时减少花键齿面的磨损量，延长传动部件的整体使用寿命。

　　在实际工况下，该轴需要承受发动机输出的交变扭矩，尤其是在车辆起步、急加速的工况下，瞬时扭矩可达到额定扭矩的2.5倍以上，因此轴身的过渡圆角都经过优化设计，所有轴径变化的位置都采用R角过渡，避免直角台阶带来的应力集中问题，从结构层面降低疲劳断裂的风险。轴端的中心孔除了加工定位作用外，还可作为后期维修时的拆卸定位孔，配合专用拉马可快速将轴体从轴承中顶出，无需暴力敲击损伤传动箱壳体或轴体本身，提升售后维修的便利性。不同轴段的长度尺寸经过严格匹配，装配后各齿轮的侧隙控制在0.1-0.2mm之间，既可以补偿热膨胀带来的尺寸变化，又能保证齿轮传动的平稳性，降低传动过程中的噪音水平。

　　这类踏板车的传动中间轴不同于通用工业传动轴，它的安装空间极度受限，所有结构设计都需要在有限的尺寸范围内完成功能集成，既要满足扭矩传递、挡位切换、轴向定位的多重功能需求，还要控制整体重量，降低转动惯量，让动力响应更迅捷。花键段的长度设计需要同时兼顾齿轮的啮合宽度与滑移行程，过长会增加轴体整体长度导致传动箱体积增大，过短则会导致齿轮啮合不足、滑移行程不够无法完成挡位切换，每一段尺寸的确定都需要经过传动链的匹配计算与强度校核。轴身表面的热处理工艺要求也与结构设计匹配，花键部位采用高频淬火处理提升表面硬度，增强耐磨性，轴芯部分保持较好的韧性，提升抗冲击能力，避免硬度过高导致轴体在冲击载荷下发生脆断。
