80×160规格工业框架用铝挤压型材结构

　　在非标自动化设备机架搭建、通讯设备柜体支撑、工业流水线侧护框架这类场景里，铝挤压型材的选型直接决定了整体结构的装配效率与长期负载稳定性，这款80×160截面的铝挤压型材，就是针对中重载支撑场景开发的专用构件。不同于常规小截面铝型材仅能承担轻载防护的定位，这款型材的截面设计做了多腔室受力分配，外侧预留的标准卡槽可以直接嵌入工业密封条、面板压条，不需要额外打孔安装固定件，装配时只需要将对应端盖、角件卡入预设的槽位，就能完成框架的快速拼接，能大幅减少现场钻孔、攻丝的加工工序。从实际使用的边界条件来看，这款型材的截面外轮廓严格控制在80mm×160mm的尺寸范围内，相邻型材拼接时不会出现外凸的干涉问题，不管是做柜体的主承重横梁，还是做大型设备的侧面竖梁，都能和同系列不同规格的铝挤压型材通用连接配件，不需要单独开模定制转接件。设计这款型材截面的时候，特意在型材内部设置了多道加强筋，筋板的厚度经过受力仿真校核，在单根型材1.2米跨距的支撑条件下，中部静载变形量可以控制在0.2mm以内，完全满足通讯设备柜体、工业检测设备机架的刚度要求，不会因为长期负载出现型材弯曲变形导致的面板错位、门体开合卡滞问题。型材外侧的槽道采用了标准工业铝型材的槽宽设计，可以兼容通用的T型螺栓、滑块螺母，不管是安装设备走线槽、传感器安装支架，还是固定亚克力防护面板、金属蒙皮，都能直接通过标准紧固件完成固定，不需要在型材表面额外加工安装孔，后期调整设备内部组件位置的时候，

　　只需要松开紧固件就能随意调整安装位置，适配不同的设备布局改型需求。考虑到铝挤压工艺的成型特性，这款型材的截面所有转角都做了适配挤压生产的圆角过渡，没有尖锐的直角结构，既可以避免挤压生产过程中出现应力开裂的问题，也能防止现场装配时尖锐边角划伤操作人员。型材的安装端面预留了足够的端盖安装位，装配完成后可以扣入同规格的塑料端盖或者金属端盖，既可以避免型材内部腔室积灰积尘，也能让整体框架的外观更加整洁统一。在通讯设备集成场景里，这款型材可以作为通讯机柜的主支撑立柱，内部的空腔可以直接走设备的强电、弱电线缆，不需要额外在型材外侧安装走线槽，既节省了柜体内部的安装空间，也能让线缆布局更加规整，避免线缆外露被剐蹭破损的风险。在自动化流水线场景中，

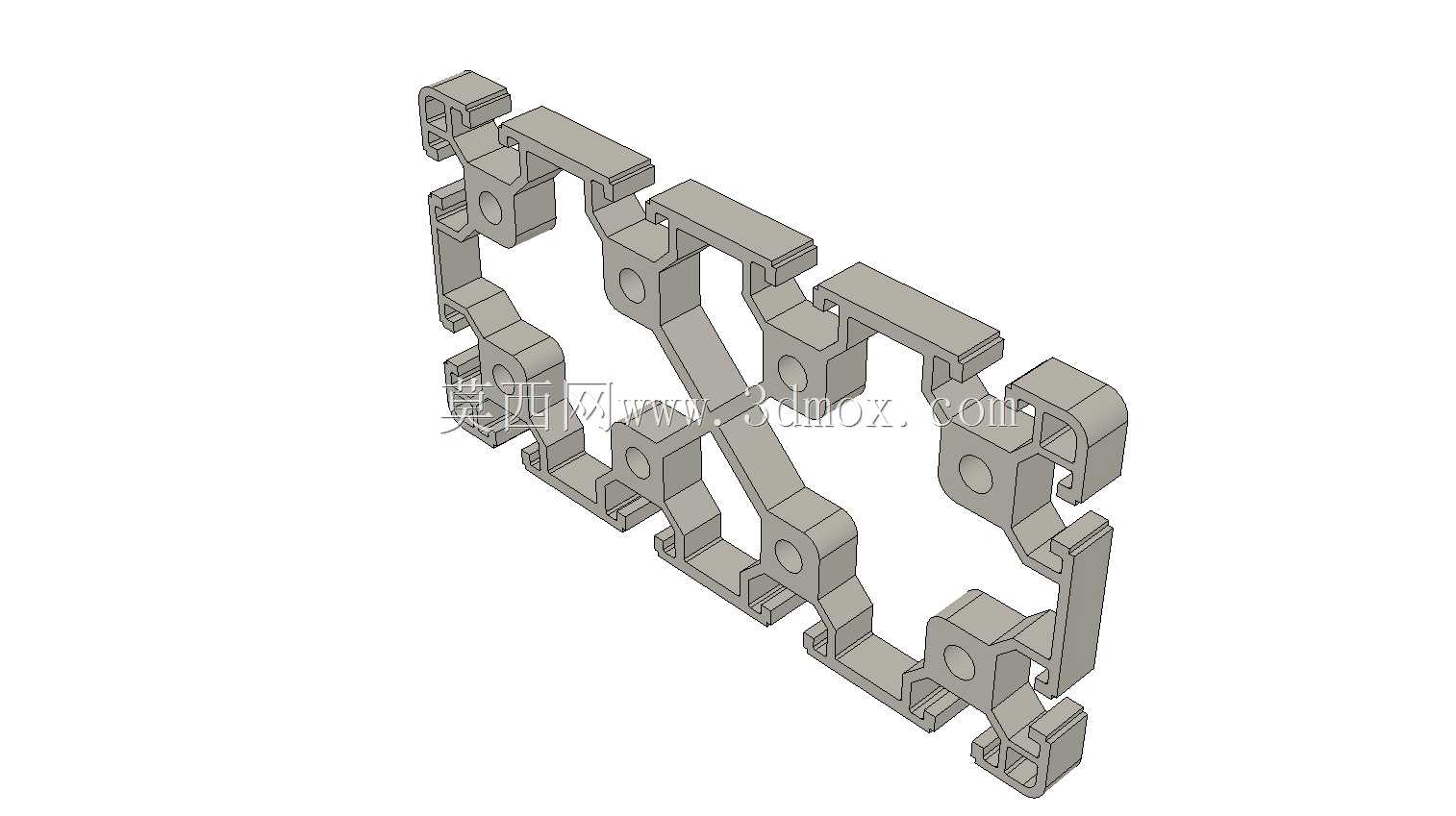

　　这款型材可以作为线体的主承重梁，上方可以直接安装输送导轨、驱动电机安装座，侧面可以固定防护网、光电传感器支架，多根型材拼接的时候，采用配套的角槽连接件就能实现90度直角连接，连接强度完全可以满足线体满负载运行的震动要求，不会因为长期运行出现连接松动的问题。不同于焊接钢结构框架需要做表面喷漆、除锈处理，这款铝挤压型材出厂就可以做阳极氧化表面处理，表面硬度高、耐腐蚀性好，在潮湿的车间环境或者户外通讯站点使用时，不会出现生锈掉漆的问题，后期维护只需要擦拭表面灰尘即可，不需要定期做防腐补漆处理。在做三维建模选型的时候，这款型材的模型特意保留了10mm的拉伸段作为结构展示，方便设计人员快速看清截面的槽位、加强筋、安装孔位的分布，

　　在做整体装配的时候，可以直接根据实际使用长度拉伸型材模型，快速完成整体框架的布局设计，不需要重新绘制截面草图，能大幅提升结构设计的效率。设计时也充分考虑了型材的挤压生产工艺性，所有截面的壁厚都保持均匀过渡，没有出现壁厚突变的位置，避免挤压生产时因为金属流速不一致导致的型材变形、扭拧问题，量产时的成品率可以保持在较高水平，也能降低后续的校直加工成本。在安装边界上，这款型材的所有连接槽位都和同系列的20系列、40系列、60系列铝型材槽距保持一致，不同规格的型材混合搭建框架的时候，不需要使用特殊的转接件，采用通用的连接板就能实现不同截面型材的拼接，适配各种复杂的框架结构设计需求，不管是小型的设备安装支架，还是大型的整线设备框架，都能通过不同规格型材的组合完成搭建，减少设计人员的选型适配工作量。
