30×150规格工业铝挤压型材结构设计

　　在非标自动化设备机架搭建、工业流水线护边、通讯设备安装基座这类场景里，铝挤压型材的选型直接决定了整体结构的刚性与后期改装的便捷性，这款截面规格为30mm×150mm的铝挤压型材，正是针对大跨度支撑、单侧挂载需求较高的安装场景设计的。从截面结构来看，这款型材采用了多腔室镂空设计，并非实心结构，在保证截面惯性矩满足承重要求的前提下，尽可能降低了单位长度的重量，挤压成型过程中预留的T型安装槽沿型材长度方向通长布置，槽口尺寸适配通用的T型螺栓、弹片螺母，不需要在型材表面额外打孔攻丝，安装时只需要将紧固件滑入槽内调整到对应位置即可锁紧，能大幅缩短现场装配的周期。设计这款型材截面的时候，首先考虑的是垂直于150mm边长方向的抗弯性能，

　　因为这类宽幅型材大多用在设备台面的支撑梁、大型柜体的横向龙骨位置，需要承受台面放置的工件、柜体上挂载的电气元件的垂直载荷，多腔室的加强筋布置沿着受力方向均匀分布，避免了应力集中在单条筋位上导致长期负载下出现型材变形的问题；30mm的窄边尺寸刚好适配通用的型材端盖、角槽连接件，不需要单独开模定制连接配件，能和现有常规规格的铝型材配件通用，降低项目的配件采购成本。实际安装过程中，这款型材的安装边界需要注意，单根型材无中间支撑的最大跨度建议不超过1.8米，若跨度超过这个数值需要在中间增加支撑立柱，避免长期负载下出现绕度超标；型材拼接时采用45度角件或者内置角槽连接时，连接位置的锁紧扭矩建议控制在12-15N·m，

　　扭矩过大容易导致型材槽口变形，扭矩不足则会出现拼接位置松动、整体框架晃动的问题。和常规同截面积的矩形铝管相比，这款带通长安装槽的挤压型材不需要后期在表面铣槽、打孔，所有安装点位都可以通过槽内的紧固件灵活调整，后期如果需要在框架上新增传感器、走线槽、防护门板等配件，不需要对原有型材进行二次机加工，只需要松开对应位置的紧固件调整位置或者新增连接件即可，非常适合需要频繁迭代改装的实验设备、小批量定制的自动化产线机架使用。另外，型材表面的氧化层厚度均匀，在普通工业车间环境下不需要额外做表面防腐处理，若应用在有腐蚀性气体的场景，也可以在挤压后选择做硬质阳极氧化或者喷塑处理，进一步提升耐腐性能。在通讯设备安装场景中，

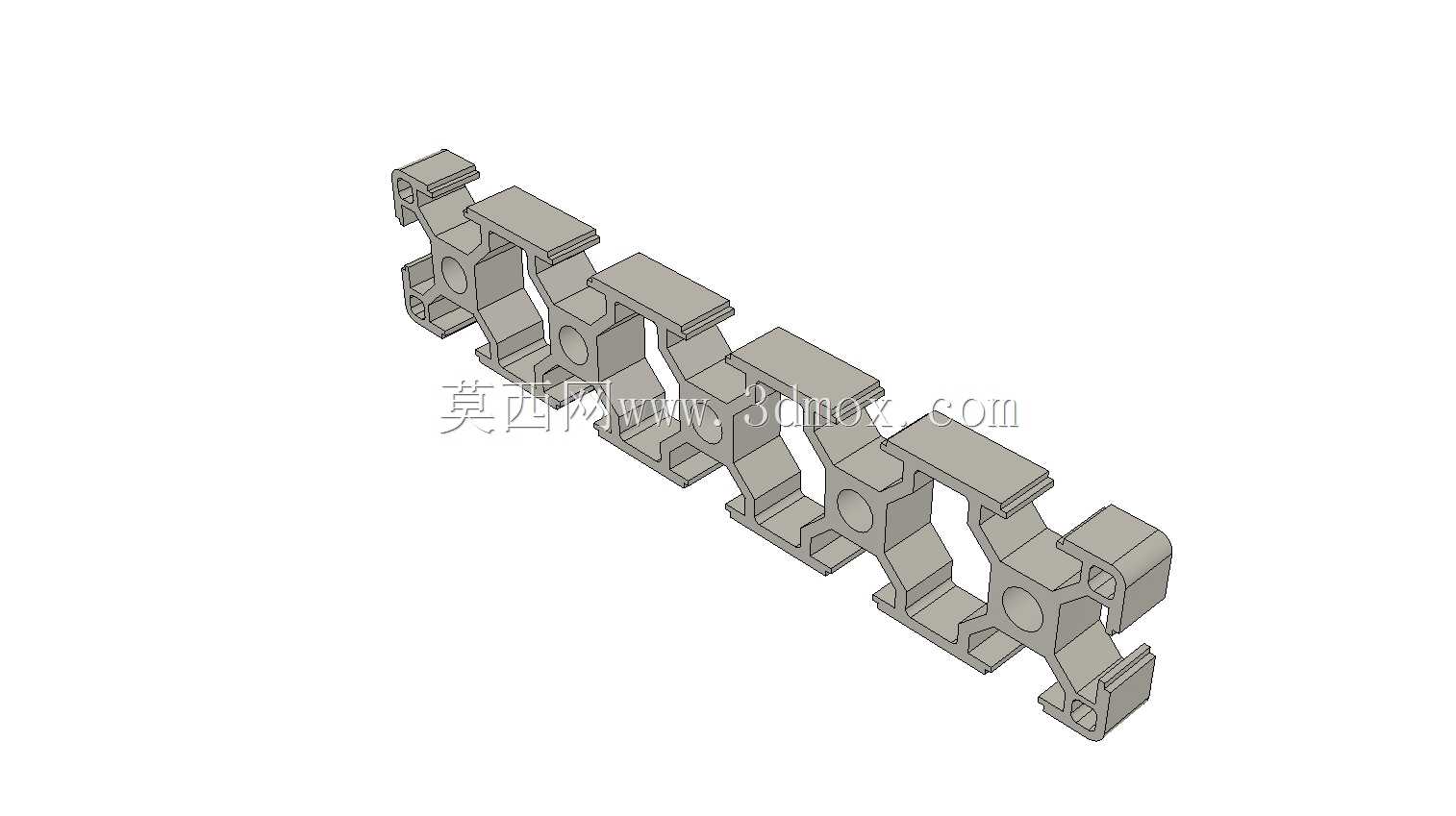

　　这款型材的宽面可以直接贴合设备柜体的安装板，通过槽内的螺母固定设备安装座，窄面则可以和垂直方向的30系列、40系列铝型材通过角件连接，搭建成立式的设备安装机架，型材内部的空腔还可以用来走设备的电源线、通讯线缆，不需要额外在型材外部布置走线槽，让整体机架的外观更整洁，同时空腔走线还能对线缆起到一定的防护作用，避免车间内的工件剐蹭、油污沾染线缆。建模过程中特意将型材做了10mm的拉伸预览，是为了更清晰地展示截面的筋位布置、槽口的具体尺寸，方便结构设计人员在选型时直接核对截面参数，确认是否适配自己设计的连接结构、安装配件，避免选型错误导致后期装配出现干涉问题。需要注意的是，这款型材的槽口是标准的欧标槽尺寸，和国标槽的T型螺栓不能通用，选型时要注意配件的匹配性，连接时如果需要用到活动铰链、门吸这类门板配件，也可以直接选用适配30系列欧标铝型材的标准配件，直接卡入槽内即可固定，不需要额外加工。
