60×60规格工业铝挤压型材结构设计

　　在非标自动化设备、工业检测工位、小型输送线侧边防护架这类需要快速搭建承重框架的场景里，60×60规格的铝挤压型材一直是选型清单里的高频选项，这类截面的型材兼顾了单米承重能力与拼接灵活性，不会像大截面重型型材那样增加不必要的机架自重，也不会像小截面轻型型材那样在搭载中等负载执行机构时出现挠度超标问题。这次的型材截面设计，没有沿用常规欧标6060型材的单通槽布局，而是在四个侧边都预留了适配标准T型螺栓的卡槽，同时在型材内部做了四个对称分布的轴套安装位，每个安装位的内孔尺寸都匹配常用的M8、M10内六角圆柱头螺栓的沉头深度，不需要额外在型材端面攻牙，就能实现端面连接板、角码的快速锁附。

　　从实际安装边界来看，这款型材的外轮廓严格控制在60mm×60mm的正方形截面内，四个外角做了R1.5的圆角过渡，避免装配过程中锐边划伤操作人员，也能让相邻型材拼接时的接缝更贴合，不会因为直角毛刺出现拼接缝隙不均的问题。侧边的T型槽开口宽度适配国标M6T型螺栓，槽道内部的卡位深度经过反复调整，既能让螺栓头在槽道内顺畅滑动调整位置，又能在锁附时提供足够的抱紧力，不会出现螺栓跟转的情况。内部的四个中空腔体不是等壁厚设计，靠近卡槽的位置壁厚做了局部加厚，因为框架搭建时，卡槽位置是螺栓锁紧应力的集中区域，加厚处理能避免长期受载后槽道出现塑性变形，导致连接松动；而腔体中间的非受力区域适当减薄，在保证整体结构强度的前提下控制型材的米重，降低材料成本。

　　很多工程师在做铝型材框架设计时，容易忽略型材挤出后的拉伸校直环节对截面尺寸的影响，这款型材在设计时就提前预留了挤出后的变形余量，每个卡槽的位置度公差控制在±0.2mm以内，即便是6米长的整根型材，两端的卡槽错位量也不会超过0.5mm，搭配标准角码连接时，不需要额外修锉就能实现精准对接。型材的截面自带四个圆形安装孔位，除了用来锁附端面连接板，还可以直接穿入圆直线轴，作为小型滑动机构的导向支撑，不需要额外在型材上加装导轨安装座，能进一步压缩设备的整体安装空间，这一点在桌面型自动化检测设备的框架设计里优势尤其明显，这类设备往往内部空间紧凑，每一寸安装空间都需要精打细算。

　　在实际应用场景中，这款型材不仅可以用来搭建设备的主体框架，还能作为输送线的侧边梁使用，四个侧边的卡槽可以同时安装透明亚克力防护板、传感器安装支架、拖链槽等附件，不需要在型材上额外钻孔，所有附件都可以通过T型螺栓在任意位置固定，后期调整工位布局时，只需要松开螺栓就能移动附件位置，不会破坏型材的本体结构。和传统的方管焊接框架相比，这种铝挤压型材搭建的框架不需要做焊接后的打磨、喷漆处理，组装完成后就能直接投入使用，后期拆解改造时所有连接件都可以重复利用，不会产生焊接废料，也更符合车间现场的快速改线需求。

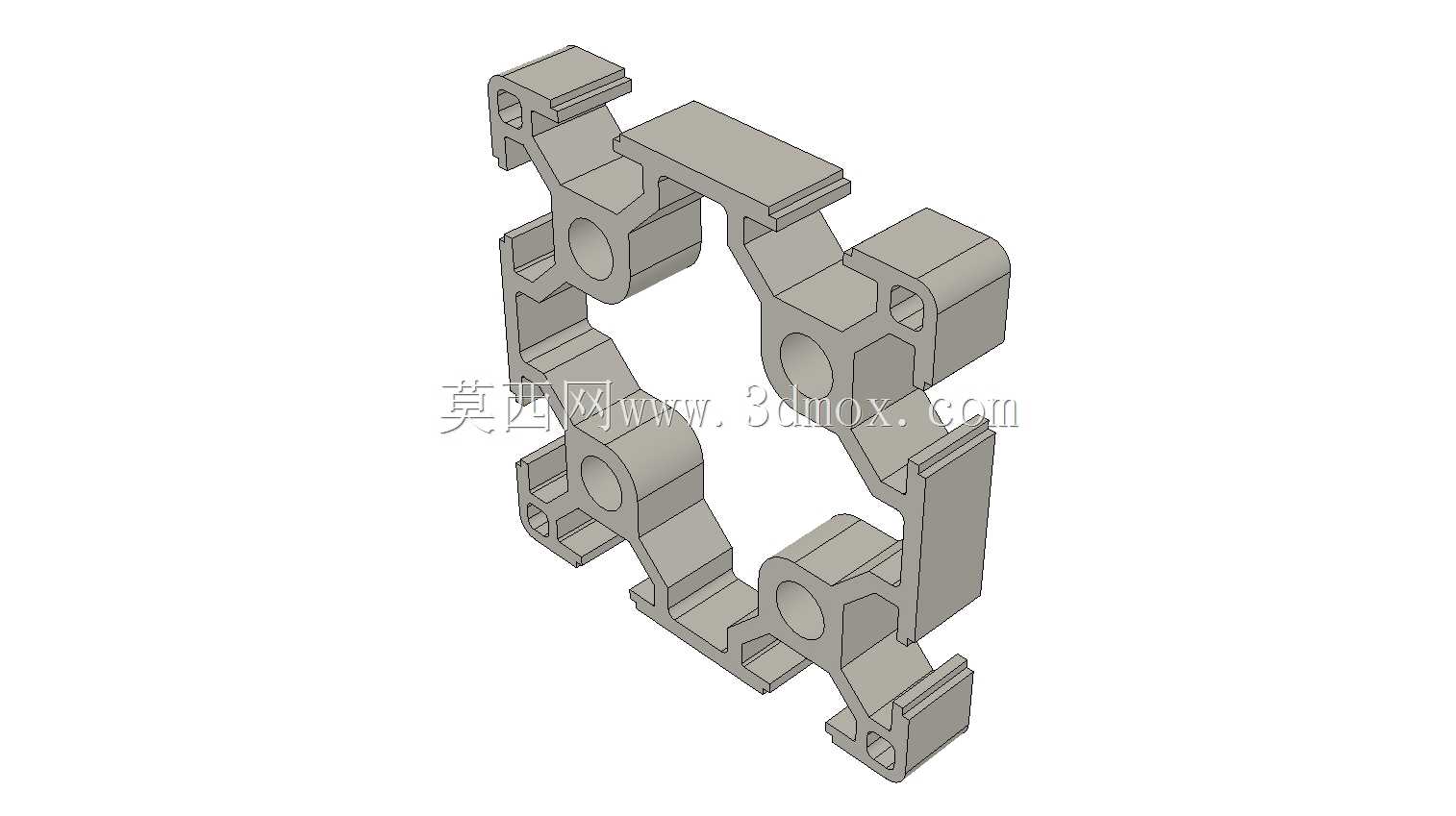

　　设计过程中还特意考虑了型材的拼接兼容性，截面的卡槽尺寸和市面上主流的60系列铝型材配件完全通用，包括弹性螺母、T型螺栓、直角角码、三维角连接件、端面盖板等配件都可以直接适配，不需要开模定制特殊配件，能大幅降低用户的采购成本和配件库存压力。型材内部的中空腔体还可以用来走气管、电缆，把设备的动力线、信号线都隐藏在型材内部，让设备的外观更整洁，也能避免管线外露被运动部件刮蹭损坏，提升设备运行的安全性。需要注意的是，这款型材的预览模型只挤出了10mm长度，实际使用时可以根据设计需求拉伸到任意长度，不管是短到几十毫米的连接垫块，还是长到数米的整根框架梁，都可以通过调整拉伸长度得到对应的模型，不需要重新绘制截面草图，能大幅提升结构设计阶段的建模效率。
