40×80规格非标异形铝挤压型材结构

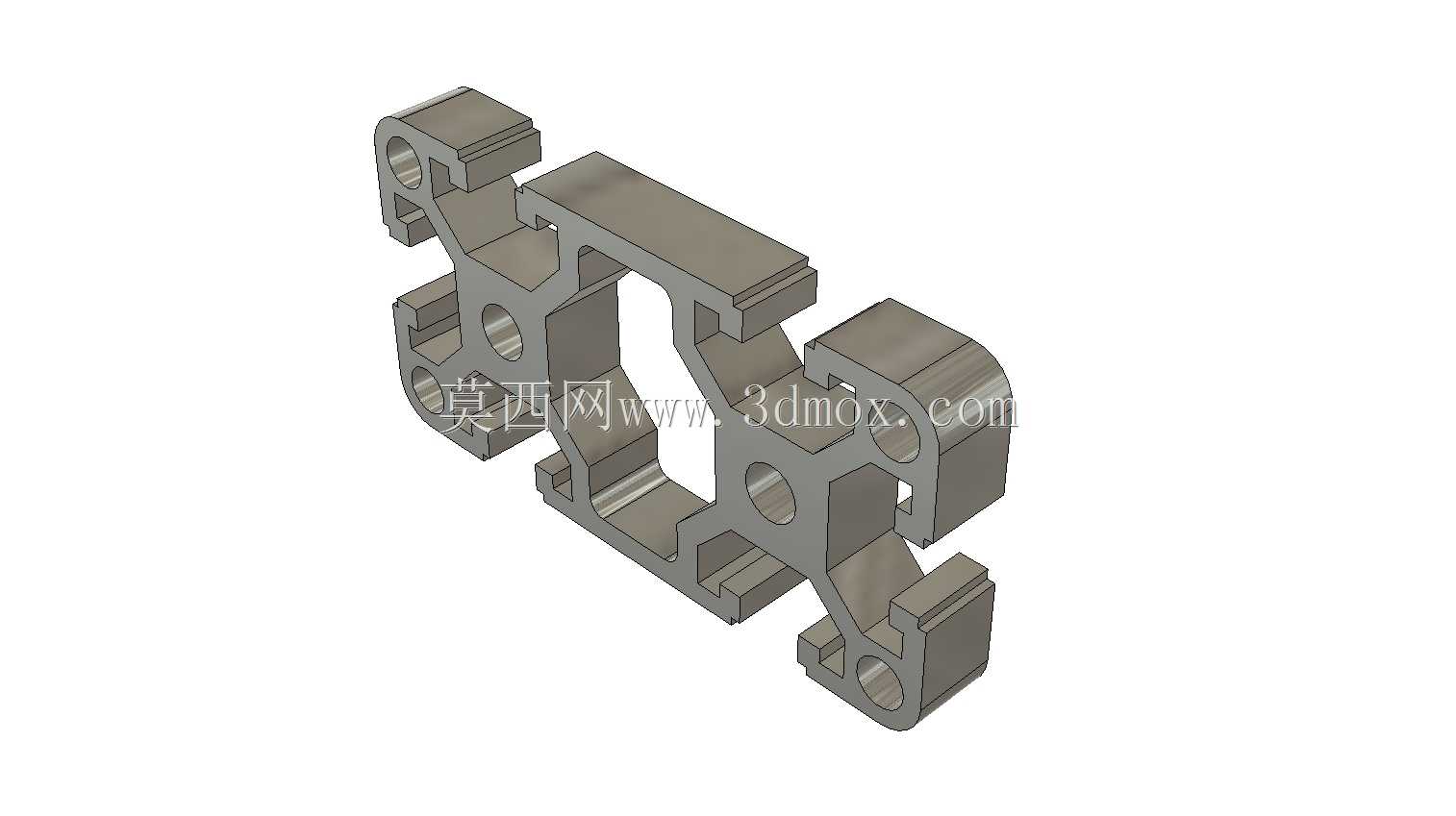

　　这款截面规格为40mm×80mm的异形铝挤压型材，是针对通讯设备内部安装机架、小型自动化设备侧装挂架、检测仪器内部支撑框架这类场景开发的定制化挤压构件，和常规欧标、国标槽式铝型材不同，它的截面没有采用统一的T型通槽布局，而是在型材的不同功能侧预留了差异化的安装位，能同时满足多方向的构件挂装、走线避让、相邻型材拼接锁固的需求，不需要额外加装过渡角件或者连接块就能完成多段型材的组合装配。从截面结构来看，型材整体外轮廓的安装边界严格控制在40mm宽度、80mm高度的尺寸范围内，所有凸起的安装耳、卡槽结构都没有超出这个外边界，在做设备框架排布的时候，可以直接按40×80的矩形占位做布局预留，不会出现局部结构突出干涉相邻元器件的问题。

　　型材上预留的多组通孔位，是挤压成型时直接带出的预制孔，后续只需要做简单的铰孔或者攻丝处理，就能直接穿装螺栓锁固相邻的安装板、导轨条或者PCB安装支架，省去了后期在型材上钻孔定位的工序，也避免了现场钻孔导致的型材变形、孔位偏差问题。在设计这款型材截面的时候，首先考虑的是通讯类设备内部的安装空间限制，这类场景里留给支撑型材的安装宽度通常不会超过50mm，同时还要兼顾走线槽的预留、侧装模块的挂装需求，所以没有采用对称式的截面布局，而是在型材的一侧设计了带圆弧过渡的C型卡槽，用来卡装通讯线缆的理线夹或者小型传感器的安装滑轨，另一侧设计了两组带定位凸台的拼接位，当两段同规格型材需要并排拼接的时候，凸台可以直接卡入相邻型材的对应凹槽里，

　　不需要额外做定位治具就能保证拼接后的平面度误差控制在0.2mm以内。型材中间的镂空结构不是随意设计的减重孔，而是经过受力校核的支撑结构，在80mm的高度方向上，中间的支撑筋把型材内腔分隔成三个独立的空腔，既可以减轻型材自身的重量，降低挤压生产时的材料损耗，又能保证型材在长度方向上的抗弯强度，当型材作为水平支撑构件使用，单段支撑跨度达到400mm的时候，中部的静载挠度不会超过0.3mm，完全可以满足通讯设备、小型检测仪器内部安装电路板、小型电源模块的承重需求。另外，型材边角处的多组带沉台的安装孔位，是专门为端盖安装、脚轮连接、支撑脚固定预留的，当型材用来制作小型设备的落地框架时，不需要在型材端面额外加工连接螺纹，

　　直接利用预制的沉台孔穿装螺栓就能固定底部的可调支撑脚，安装效率比使用常规通用铝型材提升近40%。在实际设备装配场景里，这款型材还可以和同系列的20×40、30×60等不同规格的异形铝型材配合使用，利用截面上共通的卡槽结构完成不同尺寸框架的组合搭建，不需要单独开模定制过渡连接件，能有效降低小批量设备定制的物料成本和装配周期。考虑到铝挤压工艺的成型特性，这款型材的所有截面转角都做了R0.5到R1的圆角过渡，没有尖锐的直角结构，既可以避免挤压生产时出现应力开裂、模具损耗过快的问题，也能防止装配操作人员在组装设备时被尖锐边角划伤。型材上的所有卡槽尺寸都按照常用的M3、M4螺栓头尺寸做了适配，槽内的间隙控制在0.2mm以内，螺栓滑入卡槽后不会出现晃动、偏转的问题，锁固的时候不需要额外用工具固定螺栓头，单人就能完成框架的组装作业。和常规的等壁厚铝型材不同，这款型材在受力较大的安装耳、拼接凸台位置做了局部加厚处理，壁厚从常规的2mm增加到3.5mm，而在不受力的空腔侧壁位置把壁厚控制在1.8mm，在保证整体结构强度的前提下，把每米型材的重量控制在1.2kg以内，兼顾了结构强度和轻量化的需求。
