20×60规格V槽工业铝挤型材结构

　　做非标设备框架选型的时候，20系列V槽铝型材一直是轻载工位的常用选项，这款截面尺寸20mm×60mm的V槽铝挤型材，刚好适配宽度方向需要更大承载面、安装空间受限的场景。日常做桌面式小型检测工位、3D打印设备的运动横梁、电子产线的小型接驳台导轨安装梁的时候，经常会用到这个截面的型材，它的窄边20mm厚度刚好可以嵌入设备侧封板的预留槽位，不会额外占用设备内部的走线空间，60mm的宽面则可以提供足够的平面度来安装直线导轨、拖链槽或者光电传感器的安装支架，不用额外加装转接板就能直接锁附M4/M5规格的紧固件。

　　从截面结构来看，这款型材的V槽设计是核心功能点，槽口的角度经过挤压工艺校准，刚好可以适配标准V型滚轮，做短行程的直线运动导向的时候，不需要额外加装线性导轨，直接将V型轮卡入槽内就能实现低阻力滑动，很多低成本的小型移栽机构、手动推拉的料架滑道都会用这种结构，比装光轴导轨省了至少三分之一的安装空间，而且铝型材本身的自重比钢制导轨轻60%以上，设备整体搬运、机架调平的时候难度低很多。型材的中心位置设计了贯穿的安装孔位，既可以用来穿设备的内部走线，也可以作为长行程拼接时的定位销孔，多根型材对接的时候，把圆柱销打入中心孔就能保证拼接后的直线度，不用反复打表校准，对于快装式的模块化设备来说，这个结构能大幅缩短现场装配的工时。

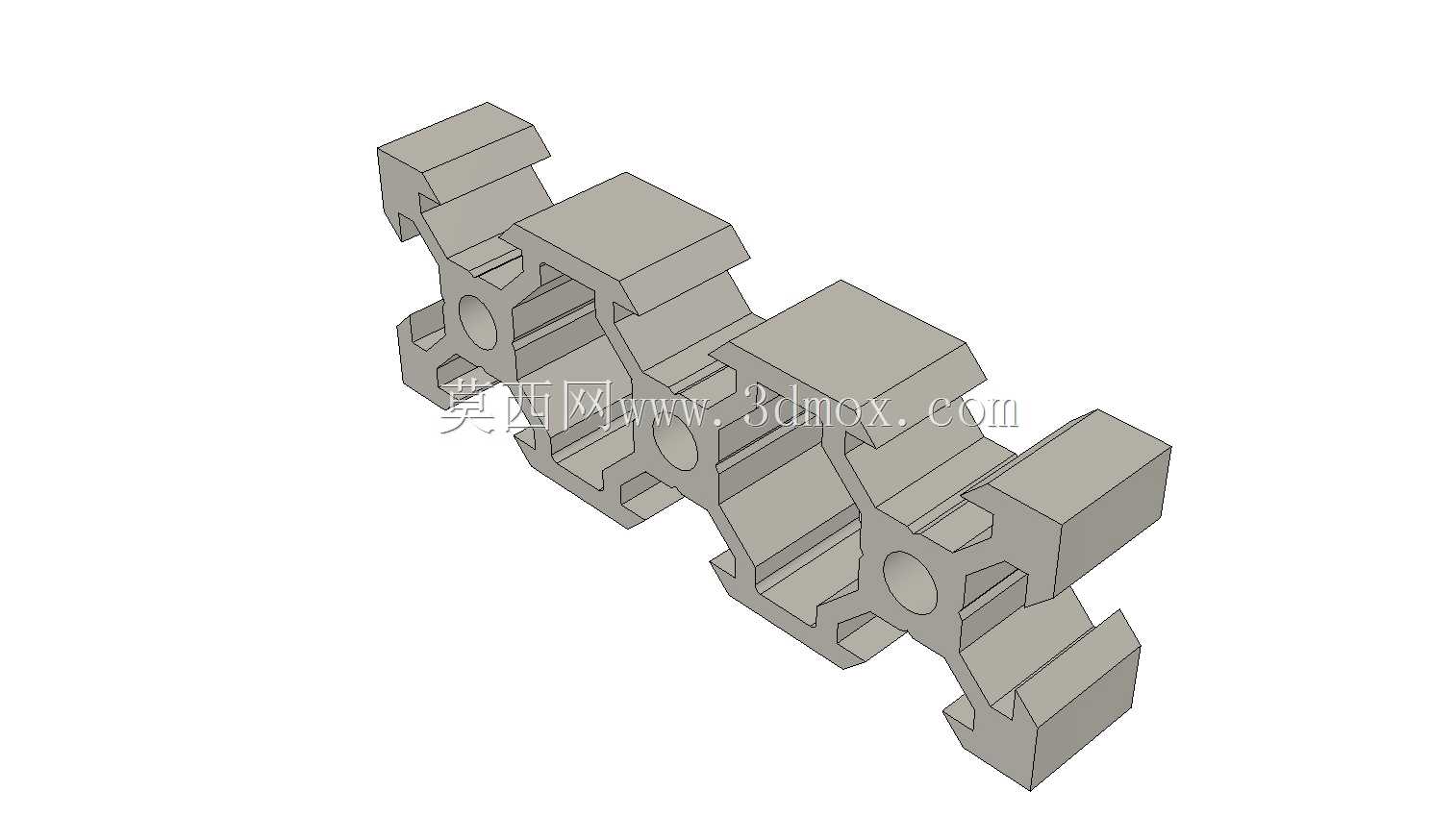

　　建模的时候特意把型材挤出长度设为10mm，主要是为了清晰展示截面的腔体结构，实际应用中可以根据需求裁切任意长度，型材的四个边角都做了R0.5的圆角处理，不会像尖锐直角那样在装配时划伤操作人员，也能避免应力集中导致的型材端部开裂。V槽的槽底预留了0.2mm的工艺余量，挤压成型后不需要二次铣削就能满足滚轮的滑动精度要求，对于批量做设备的厂商来说，能省掉不少二次机加工的成本。型材的侧面还预留了标准的T型槽道，可以直接卡入弹片螺母、封边条或者有机玻璃隔板，做设备防护外罩的时候，不用在型材上打孔，直接把隔板卡入槽内就能固定，拆装维护的时候非常方便。

　　在安装边界上，这款型材的单根支撑跨度建议不超过800mm，超过这个跨度的话中间需要加装支撑脚或者加强筋，避免长时间承重后出现下挠变形，影响安装在上面的运动部件精度。锁附紧固件的时候，锁附扭矩建议控制在4-6N·m，扭矩过大容易导致型材的槽道变形，后续螺母无法顺利滑入，扭矩过小则会导致拼接处松动，设备运行时产生晃动。如果是用来做运动横梁使用，建议在型材宽面的背面加装一根同规格的型材对拼，用内六角螺栓贯穿锁紧，能大幅提升横梁的抗扭刚度，满足高速运动时的稳定性要求。

　　日常选型的时候，很多新手会把这款V槽型材和平槽的2060铝型材搞混，两者的核心区别就是槽口结构，V槽款可以直接配合滚轮做导向，平槽款只能用来做框架搭建，需要额外安装导轨，选型的时候要根据实际使用场景区分。另外这款型材的表面一般做阳极氧化处理，氧化膜厚度在8-12μm，具备基础的防锈耐刮能力，在普通车间环境下使用不需要额外做表面处理，如果是在洁净车间或者有腐蚀环境的场景，可以选择硬质氧化或者电泳表面的款型，提升使用寿命。
