30×60规格工业铝挤压异型材结构设计

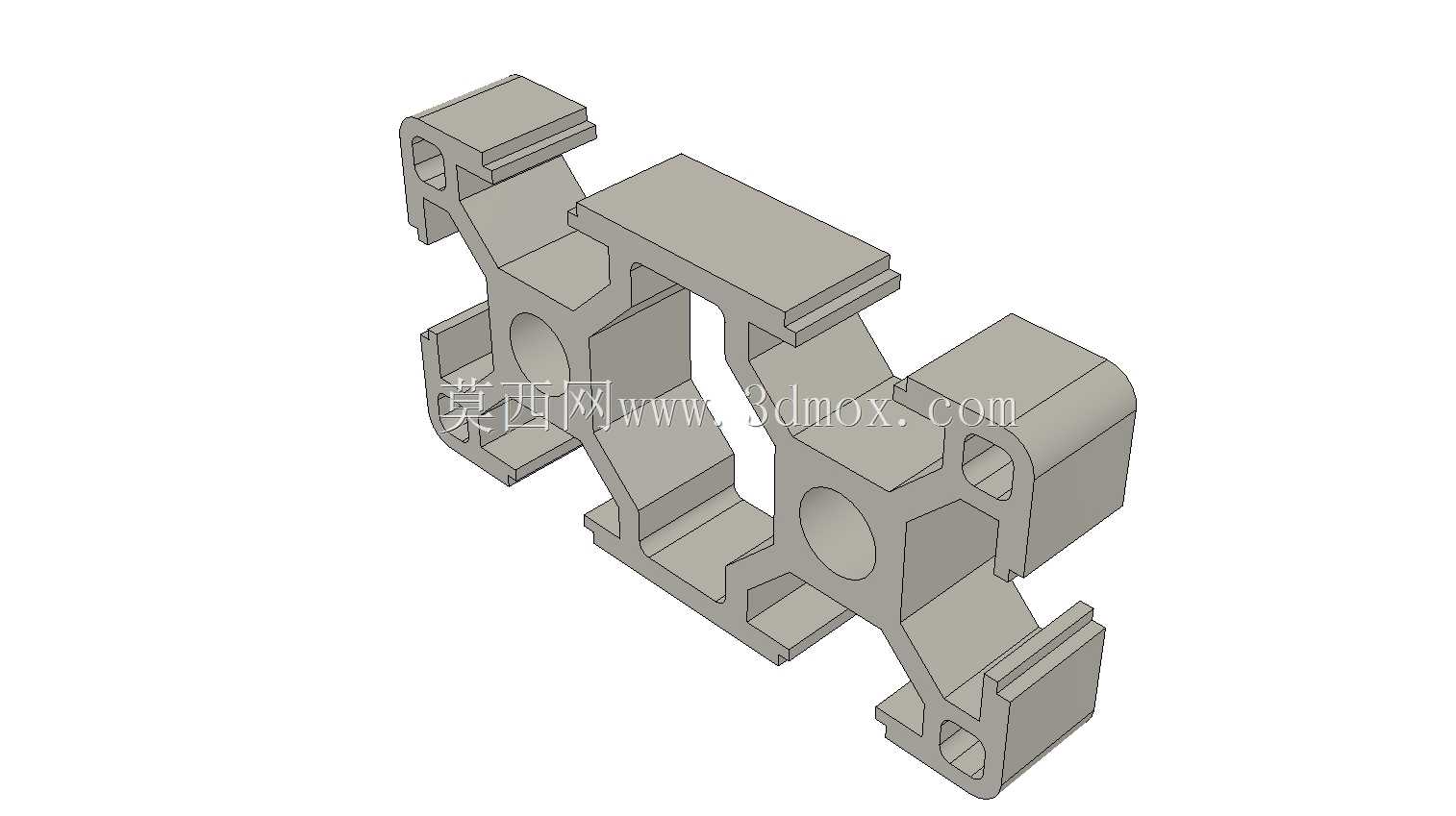

　　在非标自动化设备框架搭建、通讯设备安装支架、工业流水线导轨基座这类场景里，常规标准铝型材往往没法同时兼顾多向安装、走线避让、局部承重的复合需求，这款截面尺寸为30mm×60mm的铝挤压异型材，就是针对这类复合安装需求开发的结构件。从截面结构来看，型材两侧预留了对称的T型槽结构，槽口尺寸匹配通用工业铝型材的标准紧固件，不需要额外打孔攻丝，就能直接装入T型螺栓完成相邻型材的拼接、面板的固定，适配市面上绝大多数通用铝型材的连接配件，能降低选型配套的成本。型材中部设计了带中心通孔的加强筋结构，中心通孔既可以作为设备气路、弱电线缆的走线路径，避免线缆外露造成的剐蹭、积尘问题，也能穿入圆钢拉杆提升长跨度安装时的整体刚性，

　　减少型材受载后的挠度变形；加强筋的厚度经过受力核算，在60mm宽度方向上形成了连续的受力传力路径，当型材作为水平承载梁使用时，能将上部载荷均匀分散到两侧的安装槽位，避免局部应力集中造成的型材变形。型材两端的凸台结构做了限位止口设计，多段型材沿长度方向拼接时，止口能直接嵌入相邻型材的对应凹槽，不需要额外做定位工装就能保证拼接后的直线度，拼接缝隙控制在0.2mm以内，满足通讯设备安装时的平面度要求。考虑到实际安装时的空间边界，这款型材的所有外部棱边都做了R0.5的圆角处理，既避免挤压生产时的应力开裂问题，也能防止安装调试过程中锐边划伤操作人员。在实际设备应用中，这款型材可以作为通讯机柜内部的设备安装导轨，

　　利用两侧T型槽固定通讯模块的安装卡扣，中部通孔走设备的信号线缆和电源线，相比采用板材焊接的支架，重量能降低40%以上，而且组装效率提升一倍以上，后期调整设备位置时只需要松开T型螺栓就能滑动调整，不需要重新钻孔焊接。也可以作为小型自动化设备的侧边框架，搭配同系列不同规格的铝挤压型材，快速搭建出设备的整体框架，型材的截面空腔还可以嵌入传感器的安装座，不需要额外突出安装支架，让设备整体结构更紧凑。设计这款型材截面的时候，特意控制了壁厚的均匀性，所有位置的壁厚差不超过1mm，避免铝挤压生产过程中因为金属流速不均造成的型材变形、扭拧问题，提升挤压生产的良品率；同时截面的所有内角都做了工艺圆角，适配铝挤压模具的加工工艺，减少模具的应力集中点，

　　提升模具的使用寿命。型材沿长度方向的截面一致性好，常规供货长度下的扭拧度控制在每米0.3mm以内，满足长距离安装时的直线度要求，不需要后期额外校直就能直接组装使用。在安装边界方面，这款型材采用30mm与60mm的边长规格，能和市面上常见的30系列、60系列标准铝型材直接拼接，不需要定制特殊的连接角件，当设备框架需要混合使用标准型材和这款异型材时，能直接沿用现有标准配件，降低物料库存种类。型材表面可以根据使用场景做阳极氧化处理，提升耐腐蚀性能，适配车间多尘、有少量油污的使用环境，也可以做喷塑处理匹配设备的整体外观配色。在承重性能方面，当型材作为简支梁使用、支撑跨度为1米时，中部承受15kg的静载荷，挠度不超过1mm，满足大多数通讯设备、小型自动化模组的安装承重要求，不会因为长期受载出现永久变形。另外型材上预留的小圆孔结构，可以作为定位销孔使用，安装精密组件时，打入定位销就能保证组件的重复安装精度，不需要每次安装都重新打表找正，提升设备组装和后期维护的效率。
