20×40规格工业铝挤压型材结构设计

项目分类:铝型材 发布时间:2022-06-28 ID:663020
  • 20×40规格工业铝挤压型材结构设计

  做非标设备框架选型这么多年,20×40截面的铝挤压型材一直是轻载结构里的高频选项,很多做桌面级工装、小型检测台架、通讯设备内置安装支架的项目,第一反应都会先拉这个截面的型材做方案推演。不同于大截面重载型材需要兼顾堆垛、重型负载的抗扭需求,这个截面的型材从挤压模具设计阶段就瞄准了轻载快装的场景,截面的型腔布局完全围绕T型螺母快装、相邻型材直角拼接、槽口兼容标准紧固件这些核心需求做优化。

  从实际落地的项目来看,这类型材最常出现在通讯机房的内置走线架、小型自动化设备的侧装立梁、桌面测试工装的台面支撑框架里,因为截面宽度只有20mm,在设备内部狭窄的安装空间里不会占用过多走线或元件布置的余量,40mm的高度方向又能提供足够的抗弯模量,哪怕是跨度400mm的简支安装,承载10kg以内的传感器、小型接线端子排或者气动元件,形变量都能控制在0.1mm以内,完全满足多数精密检测工位的刚度要求。

  这次的截面设计没有做多余的封闭型腔冗余,中间的减重孔位置刚好适配M6的弹片螺母滑动安装,两侧的槽口尺寸严格遵循工业铝型材的通用槽宽标准,不用额外定制紧固件,市面上常规的T型螺栓、法兰螺母、角槽连接件都能直接适配,现场装配的时候不需要做二次铣削加工,只要按定尺长度切割,就能直接拼接成框架。很多新手做结构设计的时候容易忽略型材槽口的安装边界,这个截面的槽口深度刚好能让M5的T型螺母完全卡入,不会出现螺母滑出、连接点虚接的问题,两侧的支撑筋厚度做了1.8mm的等壁厚设计,挤压生产的时候金属流速更均匀,不会出现薄壁处变形、筋位缺料的挤压缺陷,后续做表面阳极氧化处理的时候,膜厚也能均匀覆盖,不会因为壁厚差过大出现色差。

  在安装边界的考量上,这个截面的型材两端做端盖安装的时候,不需要额外加工沉孔,截面的四个角预留了0.5mm的倒角,端盖扣上去之后刚好和型材外表面齐平,不会出现突出的刮手棱边。如果需要在型材上安装亚克力门板、钣金护罩,侧面的槽口可以直接嵌入橡胶密封条,配合间隔150mm布置的压块,就能实现护罩的无螺丝快速固定,后期维护的时候拆取护罩不需要拧动大量紧固件,直接掀开压块就能取下护罩检修内部元件。

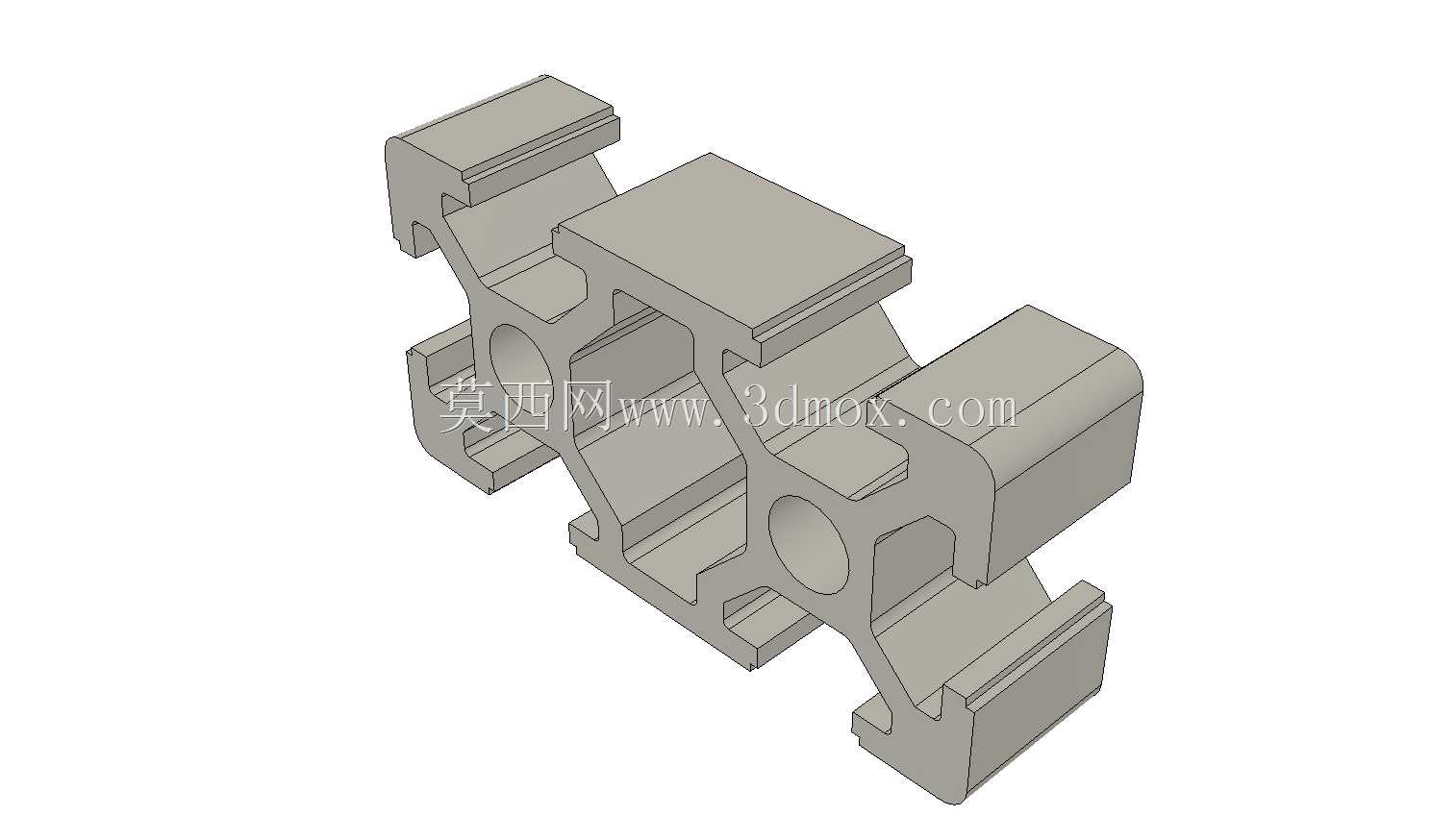

  做三维建模的时候特意把型材的拉伸长度统一取10mm的预览段,不是实际使用的定尺长度,这样在装配体里调用的时候,能清晰看到截面的所有筋位、槽口、安装孔位的相对位置,不会因为型材拉伸过长导致截面特征被遮挡,方便设计人员在做装配干涉检查的时候,快速核对连接件、紧固件和型材槽口的配合间隙。很多人做铝型材建模的时候容易忽略槽口的圆角细节,这个模型里所有的槽口过渡圆角都按实际挤压工艺的R0.8做了还原,不会出现直角槽口那种实际生产无法脱模的问题,导出工程图的时候也能直接标注所有的截面尺寸,不用再二次修正工艺圆角的参数。

  从结构刚度的仿真结果来看,这个截面的型材在沿40mm高度方向承受垂直载荷的时候,惯性矩比同重量的20×20方管高37%左右,因为中间的支撑筋把截面分成了几个相对独立的型腔,受力的时候筋位能分散局部应力,不会出现单点受力导致的型材凹陷。如果是做带滑动机构的导轨安装面,这个截面的平面度在挤压出厂的时候就能控制在每米0.2mm以内,安装直线导轨的时候不需要额外铣削安装面,只要把导轨靠在型材的定位边上,用螺丝锁紧就能满足轻载滑动的精度要求,省去了大量的机加工成本和周期。

  在通讯设备的应用场景里,这类型材还经常用来做模块的安装导轨,设备内部的插拔式板卡可以沿着型材的槽口滑动安装,槽口的表面粗糙度经过挤压后的精整处理,不会出现卡滞、插拔不顺的问题,而且铝合金的材质本身没有磁性,不会对通讯模块的信号产生屏蔽干扰,比钢制的安装架更适合通讯类设备的内部结构使用。哪怕是在潮湿的户外通讯机柜里使用,只要做了阳极氧化表面处理,型材的抗腐蚀能力也能满足5年以上的使用要求,不会像钢制支架那样容易生锈污染内部元件。
