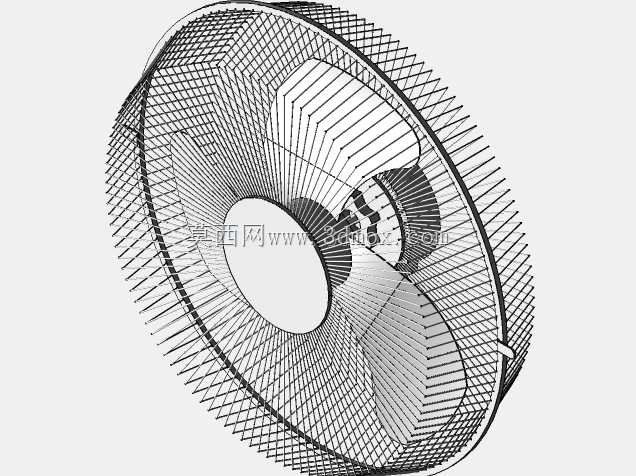

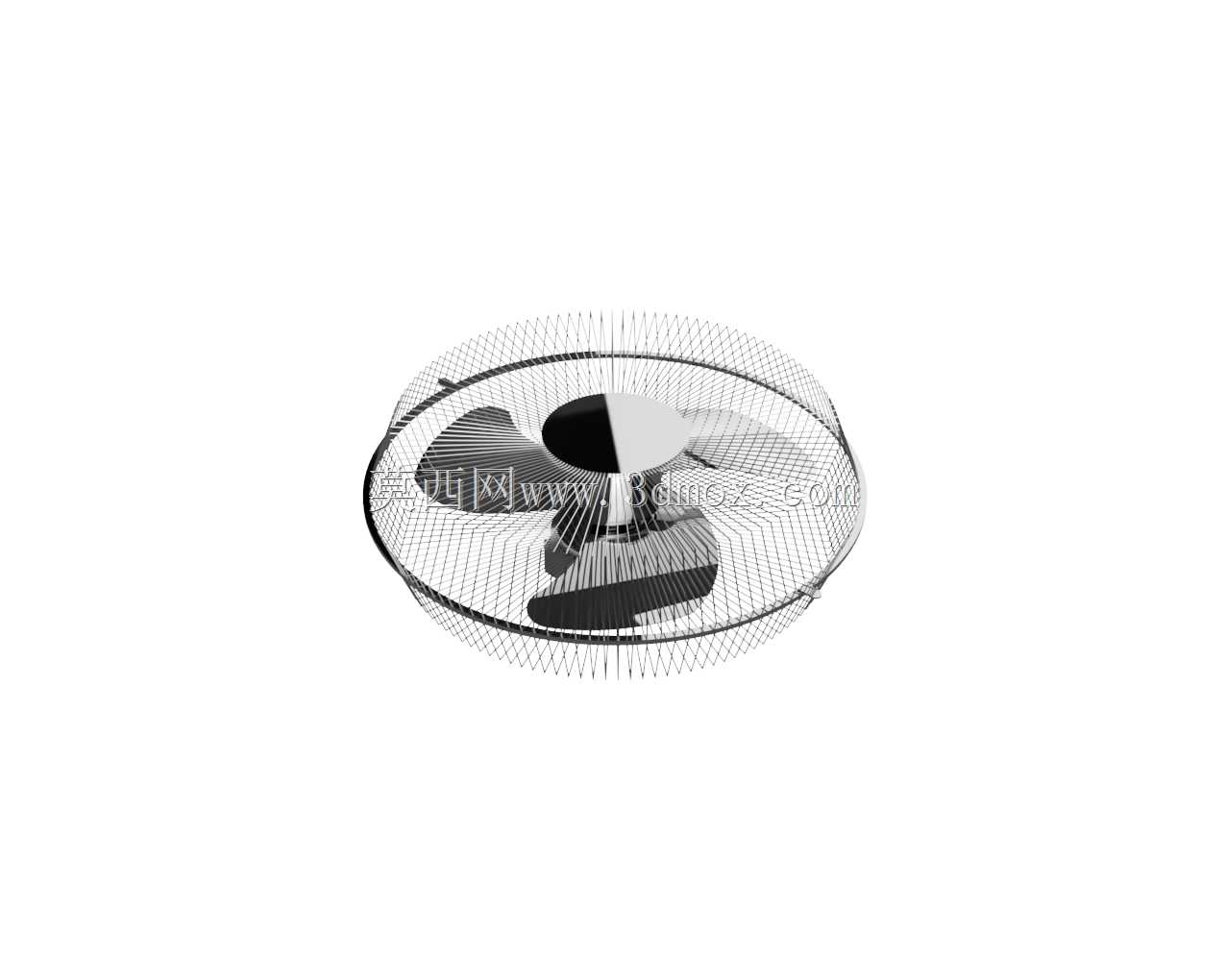

12英寸笼式落地风扇结构三维设计

　　本次呈现的笼式通风扇结构，核心围绕民用场景空气扰动需求展开设计，主体适配常规室内空间的空气循环使用，可覆盖15-20平米封闭空间的通风换气需求，既可以作为独立家用通风设备使用，也可在DIY空气滤清总成、健身区域通风改造、小型密闭空间空气循环搭建场景中作为核心风动部件复用，替代部分进口盒式通风扇的功能，适配无外接集中通风管路的独立空间使用。

　　从结构设计逻辑来看，该模型还原了50W功率级别落地扇的核心风路结构，建模时特意省略了下部支撑腿结构，保留风轮、防护网罩、电机安装位、扇头俯仰调节基座的核心尺寸，方便使用者根据自身安装场景调整支撑结构，无需重复拆解原有扇体的固定支撑结构。外笼防护网的尺寸参考市面主流同规格扇体的外边缘实测值校准，常规适配外径350mm的网罩规格，不同品牌同尺寸扇体的网罩安装孔位偏差控制在5mm以内，可直接适配市面通用的12英寸扇叶、网罩替换配件，无需额外开模制作定制配件。

　　风轮部分采用常规轴流扇叶结构，叶片扭角经过实测校准，匹配50W单相异步电机的输出转速区间，在额定转速下可实现稳定的轴向送风，送风距离覆盖3-5米范围，不会出现近场风速过高、远场风量衰减过快的问题。网罩部分采用径向辐条加环形加强筋的结构，辐条间距控制在12mm以内，符合家用电器的安全防护要求，避免使用过程中手指误入扇叶运行区域，同时辐条的截面做了流线型修型，减少风阻带来的风量损耗与运行异音。

　　安装边界层面，该扇头主体的电机安装位预留了标准的M8固定孔位，孔距适配通用落地扇支架、壁挂支架的安装尺寸，既可以搭配常规立式支架做落地使用，也可以搭配壁挂支架做墙面固定，还可以倒装在支架下方做顶部向下送风，适配不同场景的安装需求。扇头的俯仰调节结构预留了15度的阻尼调节行程，可在水平向上15度到向下30度区间调整送风角度，调节阻尼采用常规的螺栓压紧结构，长期使用出现阻尼衰减时可直接拧紧调节螺栓恢复阻尼力，无需更换专用配件。

　　在DIY改造场景中，该结构可直接搭配HEPA滤网组件制作简易空气滤清设备，将网罩进风侧贴合固定过滤材料，即可实现室内空气的循环过滤，相比成品空气净化器的风路结构，该扇体的风阻更低，相同功率下的循环风量更大，适合大空间的临时空气净化需求。在健身区域使用时，可直接将该扇头固定在墙面或健身器材支架上，对准运动区域定向送风，加速人体表面汗液蒸发，提升运动过程中的舒适度，相比常规小尺寸桌面扇，该规格扇体的送风覆盖范围更广，无需频繁调整送风角度。

　　建模过程中对各部件的装配间隙做了精准还原，网罩前后圈的配合间隙控制在1mm以内，扇叶与网罩的径向间隙保持在8mm以上，避免运行过程中扇叶蹭到网罩产生异响。电机安装位的同轴度公差控制在0.2mm以内，保证扇叶安装后不会出现偏心抖动，降低运行过程中的振动噪音。所有塑料部件的壁厚参考常规注塑件的工艺要求设置，主体外壳壁厚保持在2.5mm，加强筋厚度控制在1.5mm，符合注塑生产的工艺要求，若需开模生产可直接在该模型基础上添加拔模斜度、进胶口位置即可，无需大幅调整主体结构。

　　需要注意的是，该模型未包含电机内部的绕组、转子等电气结构，仅还原了电机的外部安装尺寸与装配接口，若需做完整的电气性能仿真，需补充电机内部的结构参数。同时模型省略了电源线、控制开关等电气附件，仅保留机械结构部分，方便结构设计人员直接复用相关安装尺寸，做配套的支架、外罩等结构设计时无需重新测量扇体的边界尺寸，可直接导入装配环境做干涉检查，大幅缩短配套结构的设计周期。
