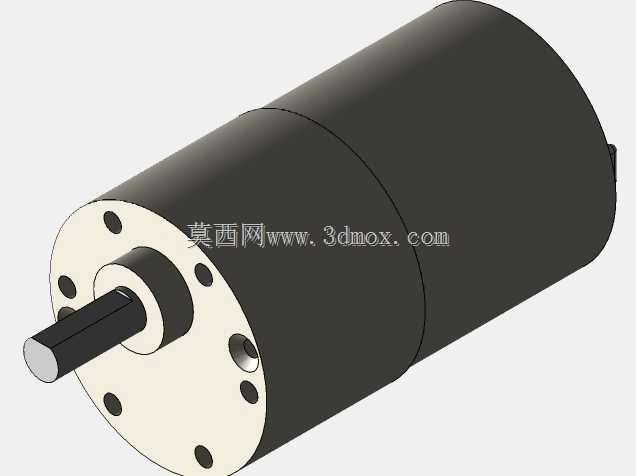

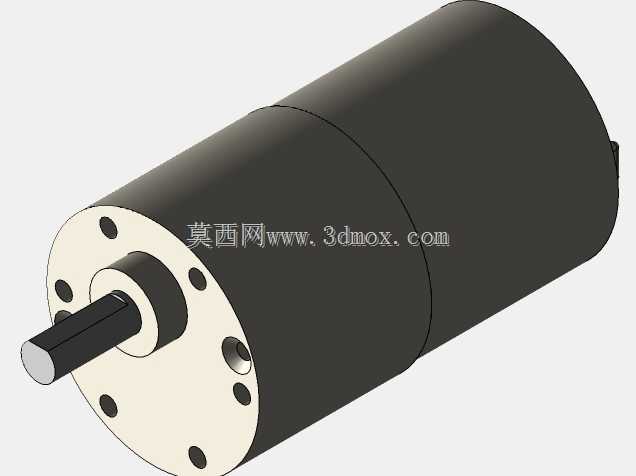

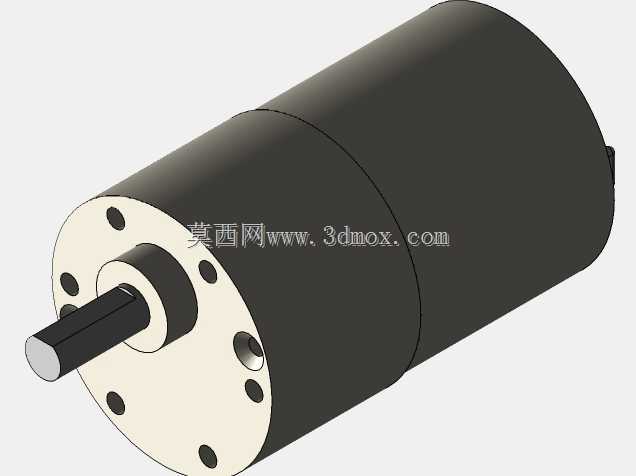

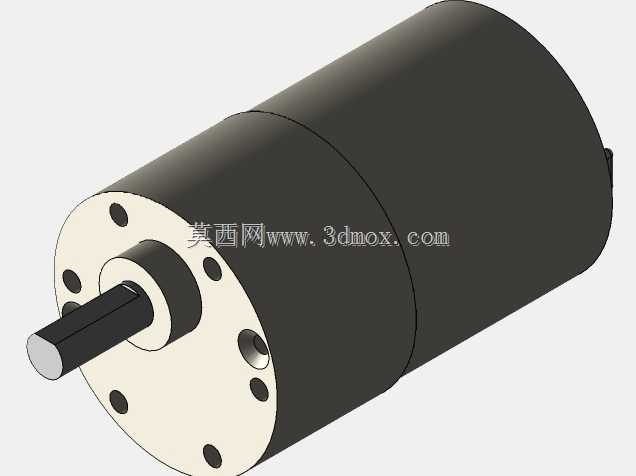

ZG37RG型12V直流齿轮减速电机结构

　　做小型自动化设备结构选型时，这类12V直流齿轮电机是出镜率极高的动力元件，常见于小型输送线、智能仓储分拣模组、家用智能电器传动机构、车载辅助装置、小型医疗检测设备的动力输出端，适配需要低转速大扭矩、低压直流供电的紧凑安装场景。不同于普通裸轴直流电机，这款齿轮减速电机把减速齿轮组集成在电机前端的金属壳体内，直接输出减速后的扭矩，不需要用户额外搭配减速箱，能大幅缩减设备端的传动结构设计工作量。

　　从结构设计逻辑来看，这款电机采用圆形法兰安装形式，前端端盖均匀分布多个安装沉孔，安装时可以直接通过螺栓把电机固定在设备的安装立板上，输出轴为单键圆轴结构，可直接配套联轴器、同步带轮或者小齿轮，传动连接方式灵活。设计时特意将减速箱壳体和电机机壳做了同轴等径处理，整体外形为规整的圆柱结构，在设备内部排布时不会出现异形凸起干涉周边结构的问题，安装边界清晰，只要预留出对应直径的圆柱安装空间、留出后端接线的走线余量即可，对紧凑空间的适配性很好。

　　功能特性上，这款电机依靠内置的齿轮组实现不同传动比的输出，同系列不同长度的机型对应不同的减速比，选型时可以根据负载需要的转速、扭矩匹配对应参数，不需要改动安装接口，同安装尺寸下可以覆盖多种动力需求，给设备迭代时的动力调整留足了余量。12V的低压供电属性适配绝大多数便携设备、车载设备、民用小型电器的供电体系，不需要额外配置高压供电模块，电路设计门槛低。有刷电机的驱动逻辑简单，不需要复杂的驱动板即可实现正反转、调速控制，对于成本敏感、控制逻辑简单的设备场景十分友好。

　　实际建模还原这款电机时，要重点关注几个关键尺寸边界：首先是前端法兰的安装孔分布圆直径、沉孔深度与孔径，这部分尺寸直接决定了安装板的开孔位置与螺栓选型，一旦偏差就会出现安装孔对位不准的问题；其次是输出轴的直径、伸出长度、轴端倒角尺寸，这部分和传动件的内孔匹配直接相关，轴径公差需要按照常用的过渡配合取值，避免出现传动件装不进去或者运转时打滑的问题；还有电机整体的总长度、最大外径，这部分是设备内部空间排布的核心参考，要注意预留出电机运转时的散热间隙，不要让周边结构紧贴电机壳体，避免长时间运转时热量堆积影响寿命。另外端盖上的定位台阶尺寸也不能忽略，这个台阶是安装时的径向定位基准，和安装板上的定位孔配合后，可以保证输出轴和设备传动机构的同轴度，减少运转时的径向跳动，降低传动噪音和齿轮磨损速度。

　　在实际应用场景中，这类电机常被用在小型电动卷帘、自动售货机的出货机构、智能垃圾桶的翻盖传动、小型宠物喂食器的出料机构、桌面型小型传送带的动力端，这些场景普遍不需要超大功率输出，但对安装空间、成本控制、运行可靠性有较高要求。设计配套结构时要注意，电机的输出轴不能承受过大的径向载荷，所以如果是用链轮、齿轮直接传动的场景，要尽量让传动件靠近法兰端安装，减少轴的悬臂长度，避免长时间负载导致输出轴弯曲变形；如果是搭配联轴器连接负载，要做好两端轴的同轴度校正，不要让电机轴承受额外的偏载，否则会大幅缩短减速箱内齿轮的使用寿命，甚至出现断齿、卡滞的问题。

　　从建模细节来看，这款电机的壳体采用金属材质，表面做了哑光氧化处理，建模时可以通过材质参数还原金属质感，端盖上的安装沉孔要做真实的倒角处理，不要做成直角结构，和实际加工工艺保持一致；输出轴的端面要做中心孔特征还原，符合机加工零件的实际工艺特征；壳体上的合模缝、端盖和机壳的配合台阶都要做出来，不要把整个电机做成一个光滑的整圆柱，这样模型导入装配体后才能更贴近真实零件的视觉效果，做设备渲染、装配干涉检查时的参考性更强。
